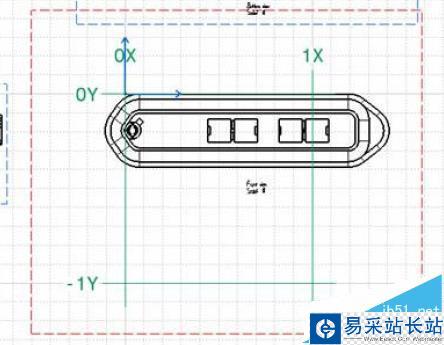

很多新手都遇到過類似的問題，不知道如何快速的繪制CATIA的百格線。

一、準備工作：

1、自動繪制百格線的關鍵工具是“Draw-Grid“，點擊下載工具。用CATIA打開需要繪制百格線的工程圖。

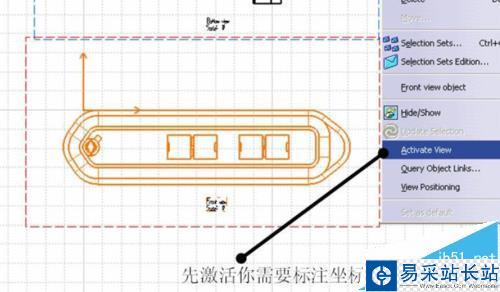

2、激活視圖：在需要繪制百格線的視圖上右鍵，在菜單中選擇激活。

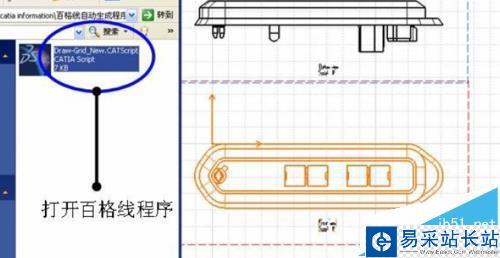

3、運行輔助工具，“Draw-Grid”。

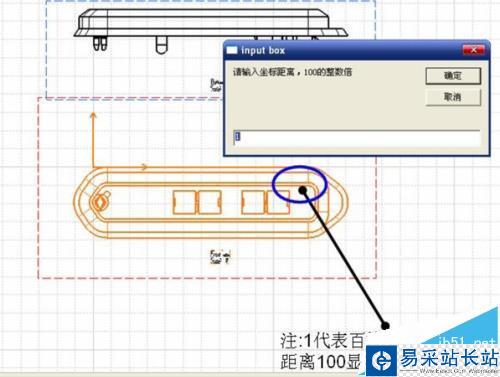

4、在提示框中輸入百格線間距并確認，注意：此值*100即為線間距，值越大相鄰兩條線的差值越大。

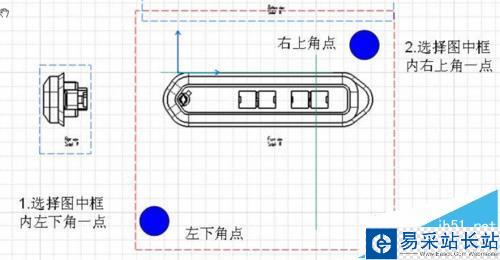

5、然后先點擊視圖的左下，后點擊視圖右上。

注意：點擊的位置決定了百格線繪制的范圍。試驗幾次你就能把握的很好。

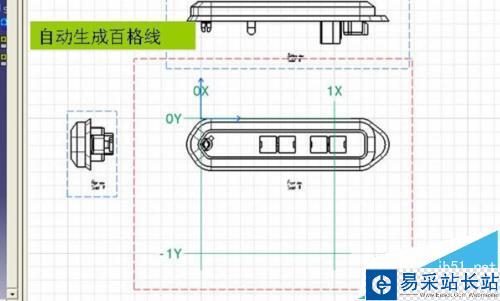

6、點擊后會自動生成百格線。如下圖。
