PROE是一款三維設計軟件，廣泛應用于產品設計中，可用于產品造型設計，產品結構設計。本篇經驗主要是介紹下PROE5.0野火版拉伸特征的基本使用，希望可以幫到有需要的朋友。

軟件名稱：Pro-E(PRO ENGINEER WILDFIRE) V5.0野火版 免費安裝特別版軟件大小：312.2MB更新時間：2014-04-07

1、打開PROE軟件，出現圖示工作界面：

2、新建文件：如圖

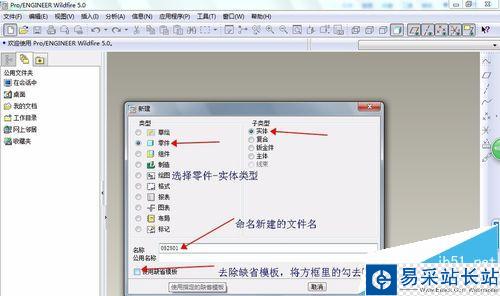

3、選擇零件-實體，為新建的文件命名，接下來去除缺省模版，之后點擊確定；

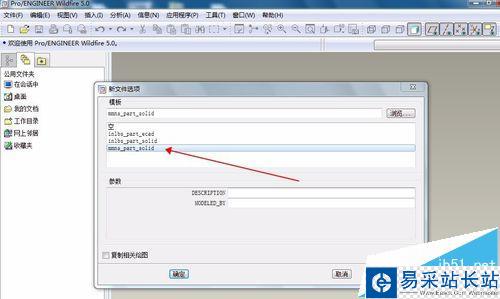

4、點擊確定之后，會彈出另外一個窗口，可以供我們選擇單位模板，通常我們都是選擇MMNS模板，即是以毫米為單位的模板(如圖)；選擇好之后點擊確定；

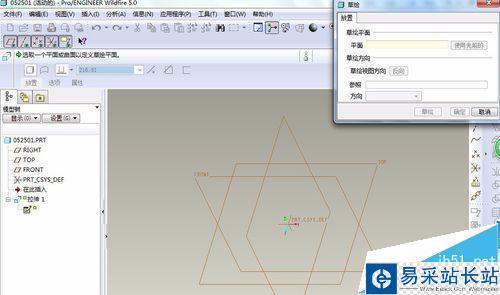

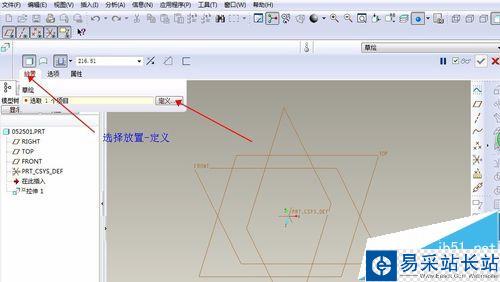

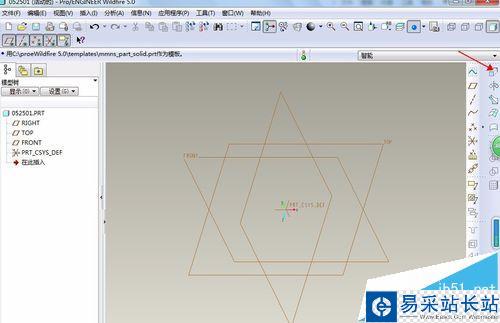

5、點擊確定之后進入軟件工作界面，選擇拉伸命令，之后選擇放置-定義；

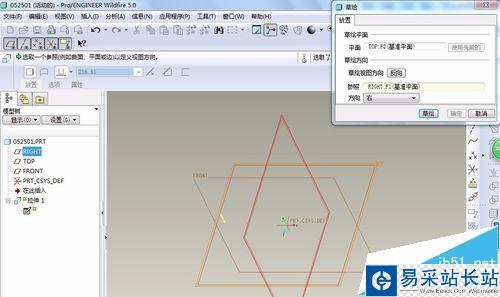

6、之后會彈出一個窗口（如圖），選擇TOP基準面，選擇之后，窗口中的草繪按鈕會被加亮激活，接下來點擊草繪按鈕；

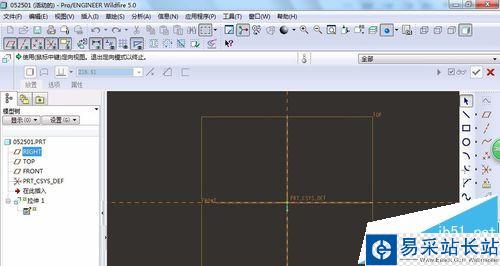

7、進入了草繪界面：

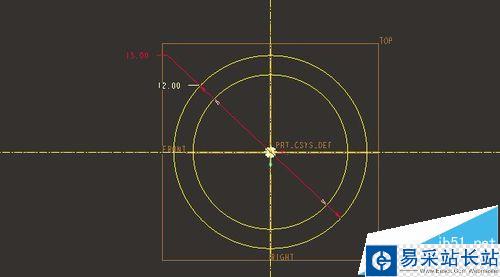

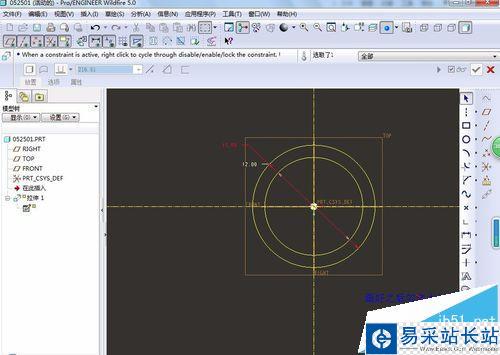

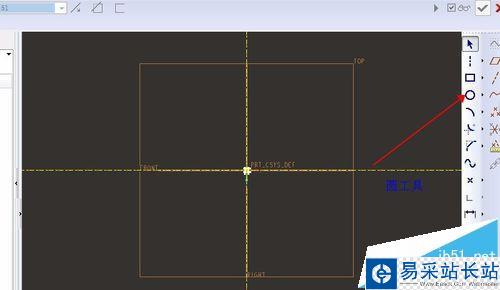

8、進入草繪界面之后，通常是先繪制兩條中心線。中心線工具在工具欄選擇就可以了?，F在進入了圓環過程，這里以繪制一個內徑12MM，外徑15MM，高度18MM的圓環為例。選擇圓工具，繪制兩個同心圓，畫好之后標注兩個圓的直徑。草繪好了之后勾選打勾符號；

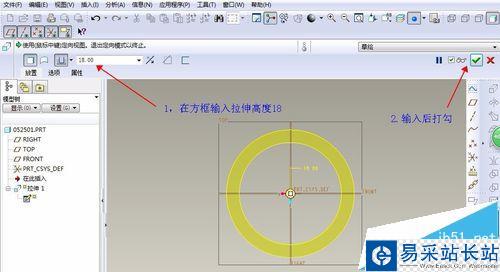

9、之后退出草繪界面，設置好拉伸高度，就完成了拉伸實體的創建了。

注意事項：

注意要去除缺省模板；要選擇MMNS模板。
