caxa3D實體設計想要通過拉伸命令造孔，該怎么操作呢？下面我們就來看看詳細的教程。

軟件名稱：CAXA CAD電子圖板2018 SP0 64位/32位 中文安裝免費版 支持win10軟件大?。?38.5MB更新時間：2017-05-22

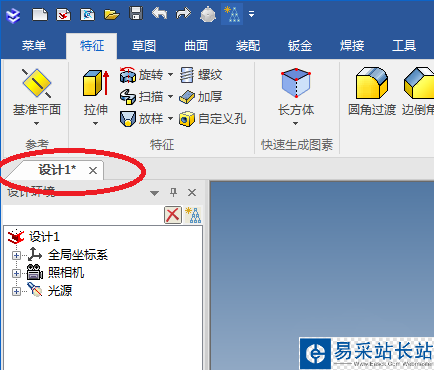

1、如下圖所示，打開caxa3D實體設計2018軟件，新建一個空白模板的設計環境，默認的文件名為“設計1”。

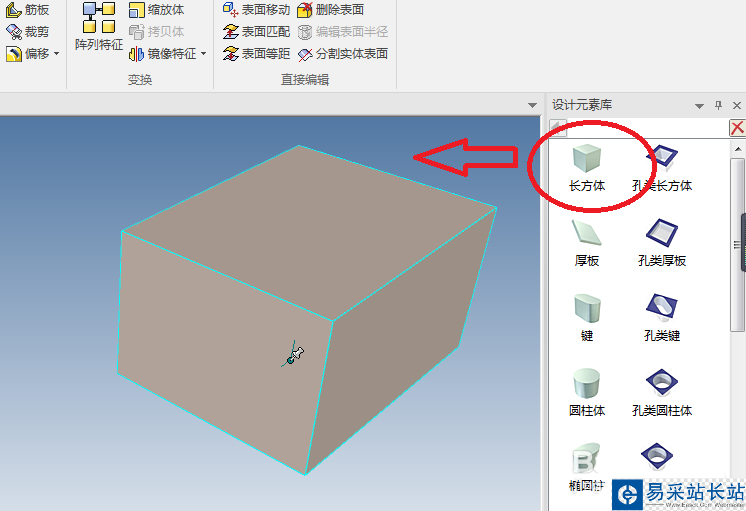

2、如下圖所示，為了節省時間，我們直接從設計元素庫中拖一個長方體過來，作為演示所用。

3、如下圖所示，點擊特征工具欄中的“拉伸”圖標，激活該命令。

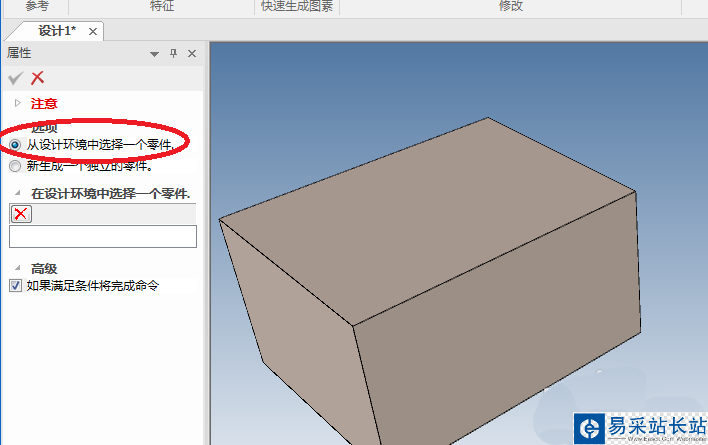

4、如下圖所示，屬性欄這里給我們兩個選擇，平常我們都是“新生成一個獨立的零件”，但是很遺憾，這里我們必須采用默認的“從設計環境中選擇一個零件”，所以我們點擊長方體就可以了。

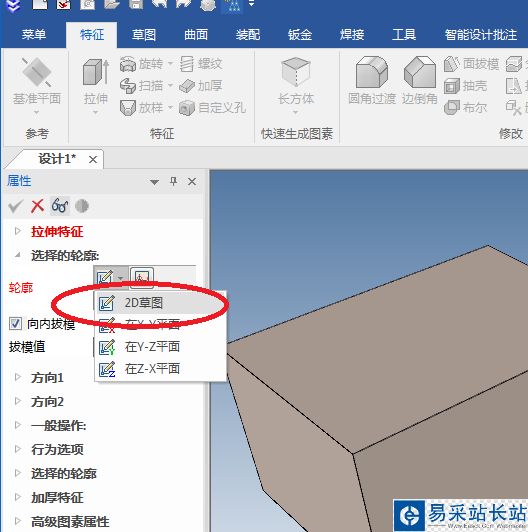

5、如下圖所示，屬性欄中出現“拉伸特征”，輪廓一欄我們點擊“2D草圖”。

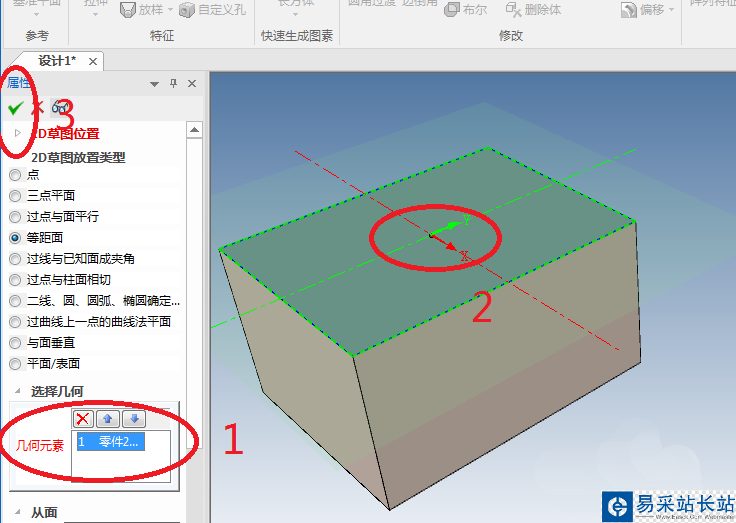

6、如下圖所示，見紅色框選，幾何元素一欄我們用鼠標左鍵點擊長方體的上表面的中心點，然后“√”。

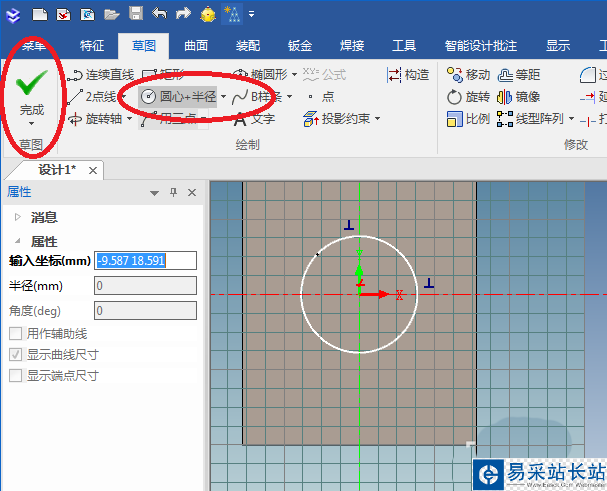

7、如下圖所示，進入到草圖環境，我們肯定是要畫拉伸截面的草圖了，為了節省時間，我們直接畫一個圓湊合著演示唄，然后“完成”。

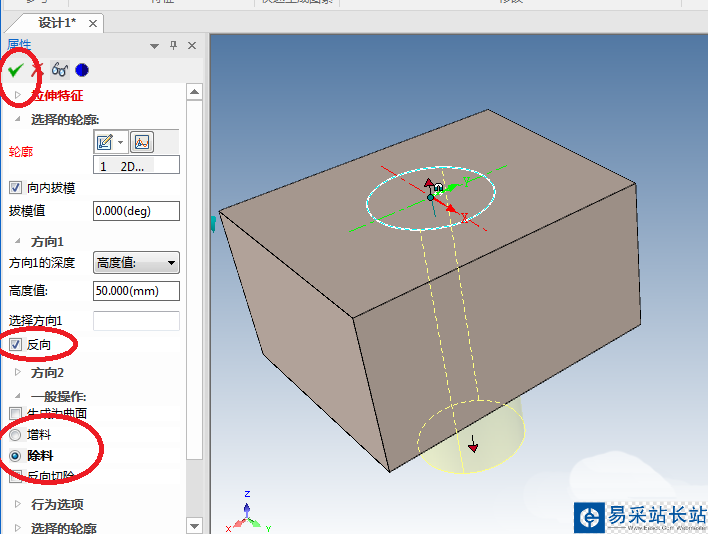

8、如下圖所示，退出草圖之后，看屬性欄，這里有兩個紅色框選是重中之重，一個是“反向”，這個是調整方向，必須與實體相交，一個是“除料”，不去除材料怎么出現孔？選完這兩個之后，記得“√”哦?。?！

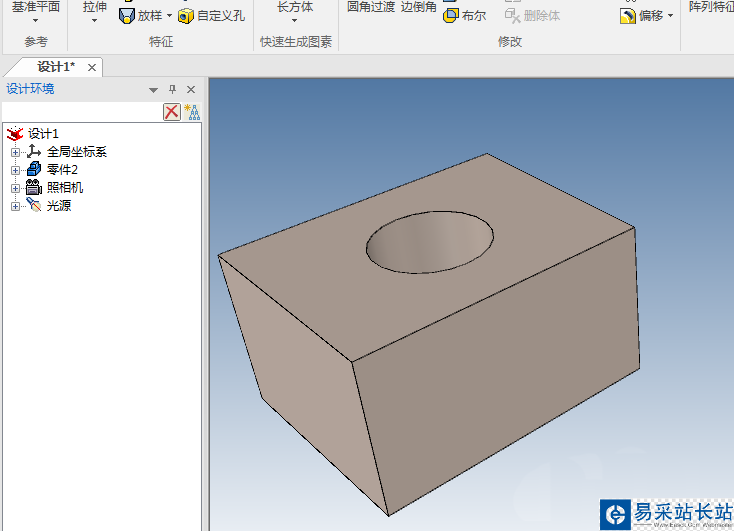

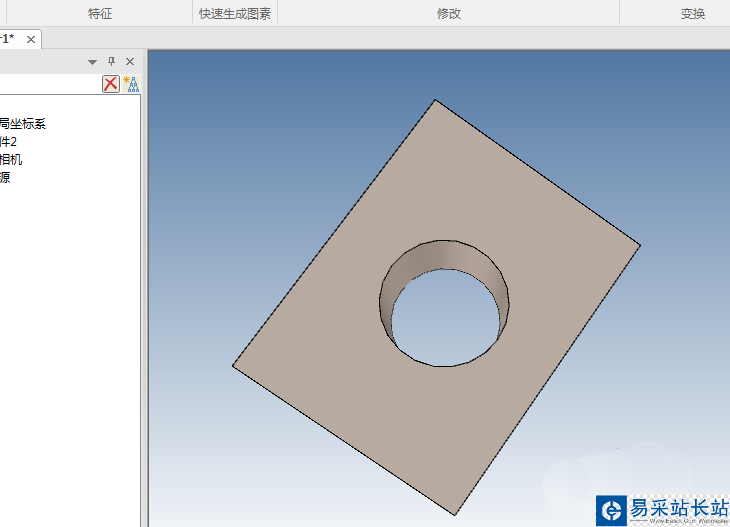

9、如下圖所示，實體中間就出現一個孔了。

以上就是caxa使用拉伸命令造孔的教程，希望大家喜歡，請繼續關注錯新站長站。
