caxa3D實體設計中想要創建一個刀片，該怎么創建刀片模型呢？下面我們就來看看詳細的教程。

軟件名稱：CAXA CAD電子圖板2018 SP0 64位/32位 中文安裝免費版 支持win10軟件大小：838.5MB更新時間：2017-05-22

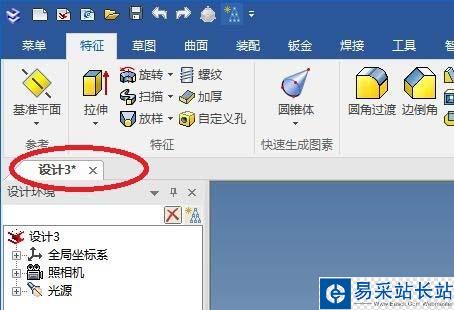

1、如下圖所示，打開caxa3D實體設計2018軟件，新建一個空白的新的設計環境。

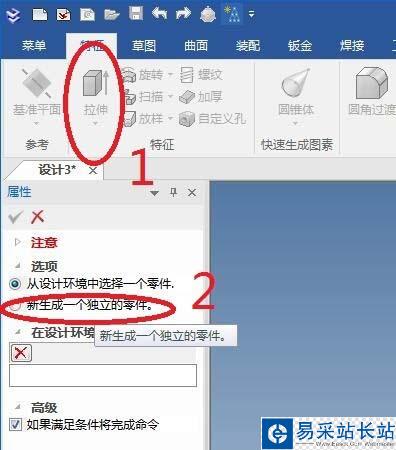

2、如下圖所示，點擊工具欄中的“拉伸”，屬性欄中的選項，我們點擊“新生成一個獨立的零件”。

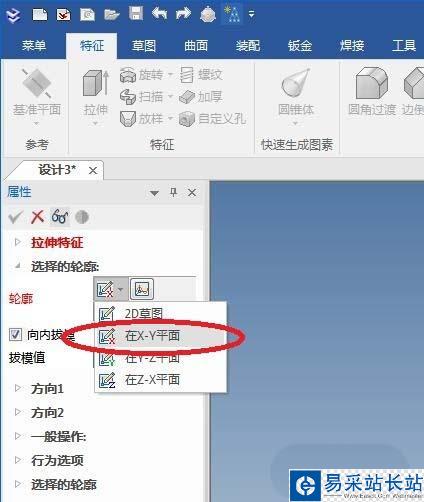

3、如下圖所示，輪廓后面的草圖圖標，我們點擊“在X-Y平面”。

4、如下圖所示，進入到草圖環境，

1）點擊“連續直線”，畫一個四邊形，

2）點擊“等長”、“平行”等約束將四邊形約束成一個平行四邊形，

3）點擊“智能標注”，標注平行四邊形的尺寸，

4）點擊“重合”，將平行四邊形的一個銳角點與坐標原點約束成重合，

5）點擊“完成”，完成并退出草圖。

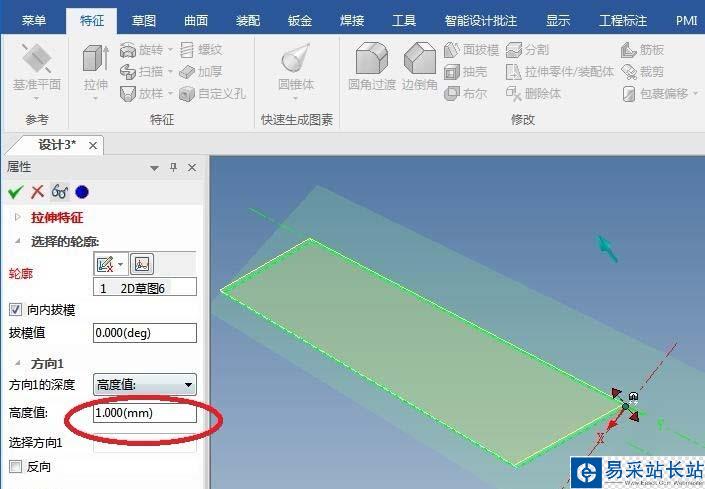

5、如下圖所示，繼續我們的屬性欄設置，這里設置高度值為1，然后點擊“√”就行了。

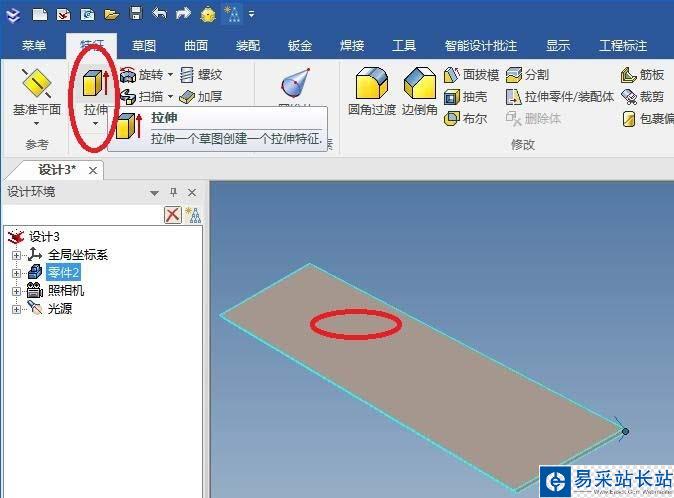

6、如下圖所示，選中實體零件，點擊工具欄中的“拉伸”。

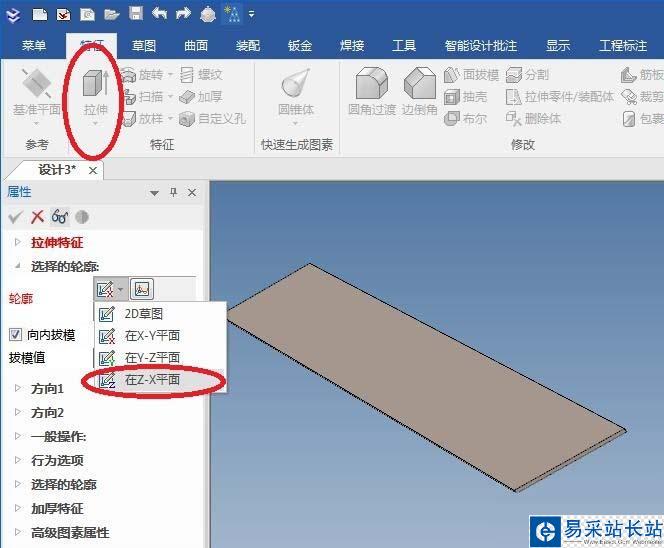

7、如下圖所示，屬性欄中的“輪廓”后面的草圖圖標，我們點擊“在Z-X平面”。

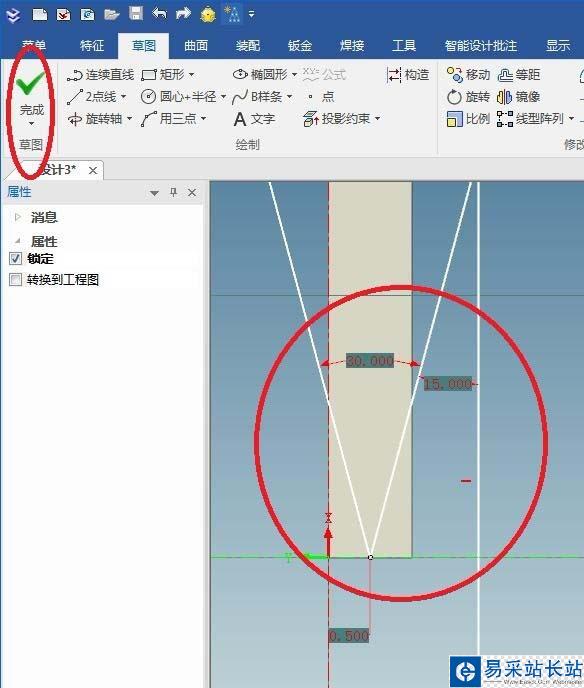

8、如下圖所示，

1）點擊“投影約束”，將坐標軸上的那條實體邊線顯示出來，

2）點擊“連續直線”，畫一個下圖中的閉合的草圖，

3）點擊“智能尺寸”，主要標注30°，

4）點擊“中點”約束，將30°角的頂點約束到實體邊線的中點，

5）裁剪掉那條顯示出來的實體邊線，

6）點擊“完成”。

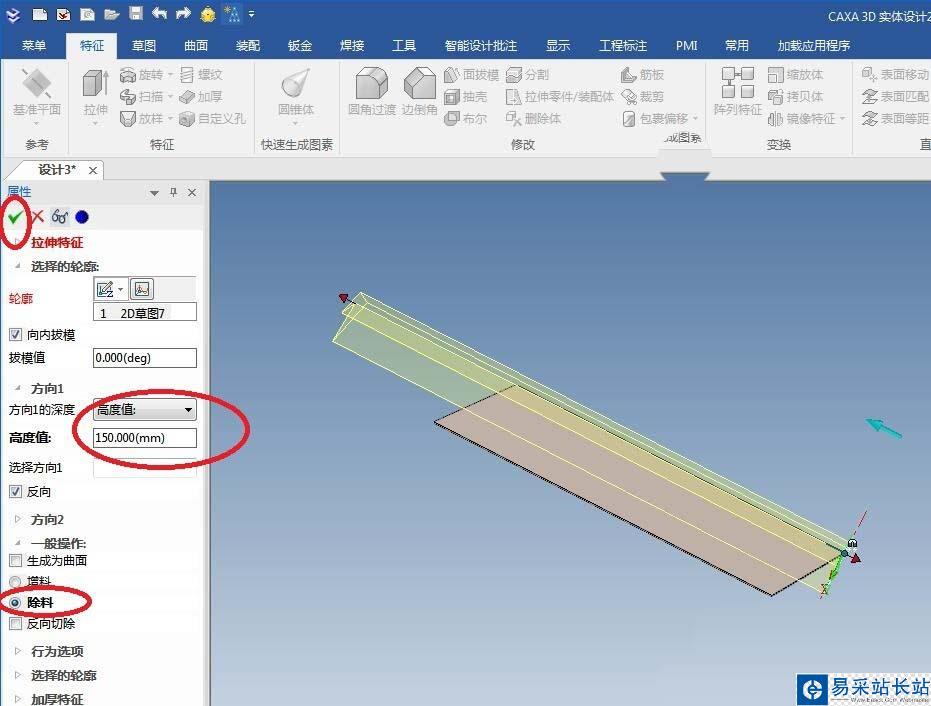

9、如下圖所示，退出草圖之后，來到屬性欄，看著預覽的效果，調整方向，設置高度值，一定要超過之前的實體，關鍵的關鍵是要點擊“除料”，最后才可以點擊“√”。
