Proe5.0中想要創建一個簡單的筷枕模型，該怎么創建呢？下面我們就來看看詳細的教程。

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大?。?.27GB更新時間：2017-06-14

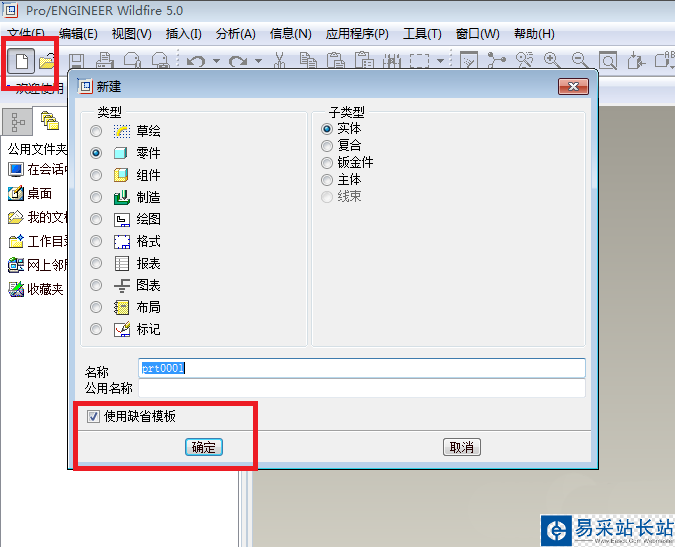

1、如下圖所示，打開Pro/e5.0軟件，“使用缺省模板”新建一個實體零件文件。

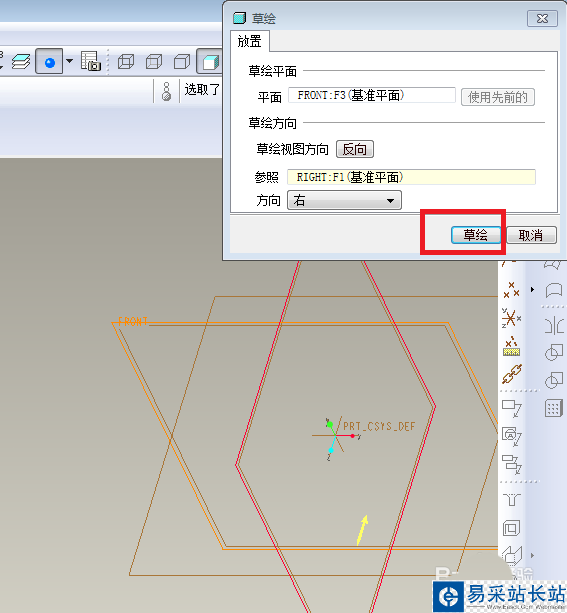

2、如下圖所示，點擊工具欄中的“旋轉”圖標，軟件左上角控制欄中點擊“位置”，在其展開的子菜單中點擊“定義”， 點擊“FRONT面”為草繪平面，點擊“草繪”對話框下方的“草繪”按鈕。

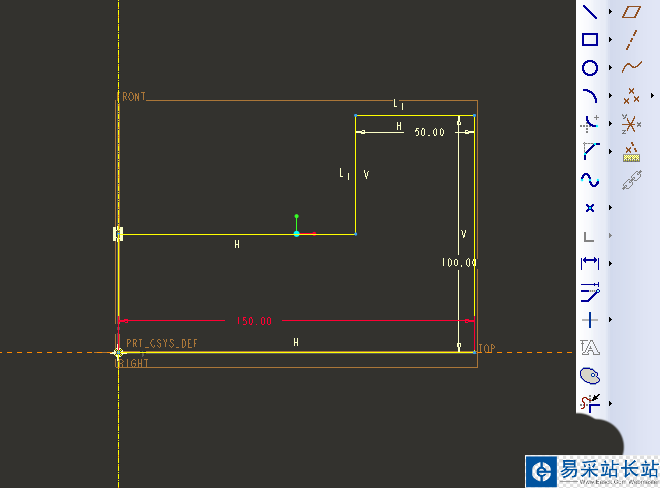

3、如下圖所示，進入到草繪環境，

1）點擊右邊工具箱中的“中心線”圖標，在草繪區域過坐標原點畫一條縱向中心線，

2）點擊右邊工具箱中的“直線”圖標，在草繪區域畫出旋轉截面圖形，

3）點擊工具欄中的“標注”圖標，按照自己的心意標注尺寸，沒有自己心意的就按照筆者下圖中的尺寸進行標注，

4）點擊右邊工具箱中的“√”，完成并退出草繪。

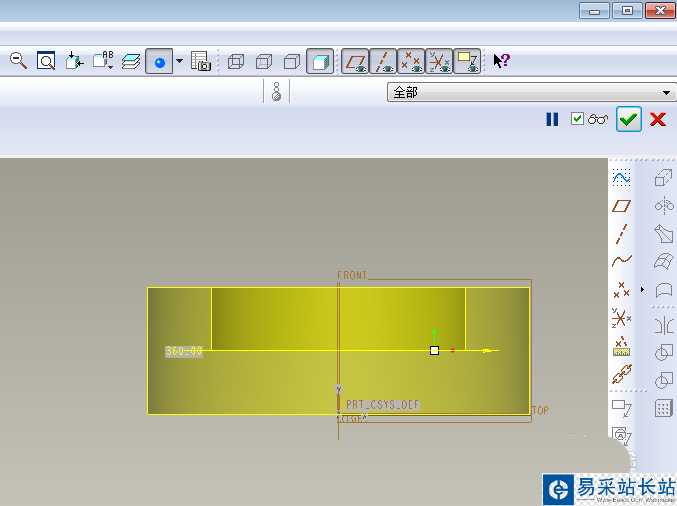

4、如下圖所示，軟件右上角點擊“√”，完成并結束本次操作。

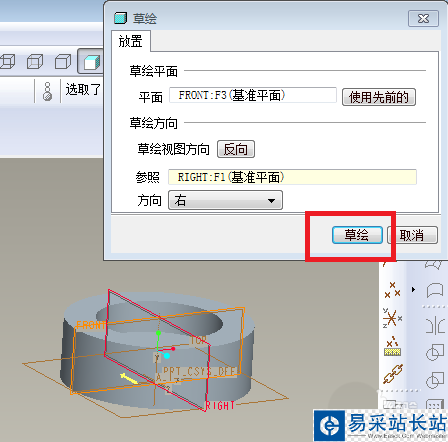

5、如下圖所示，

1）點擊工具欄中的“拉伸”圖標，

2）軟件左上角控制欄點擊“放置”，

3）在其展開的子菜單中點擊“定義”，

4）點擊“FRONT面”為草繪平面，

5）點擊“草繪”對話框下方的“草繪”按鈕。

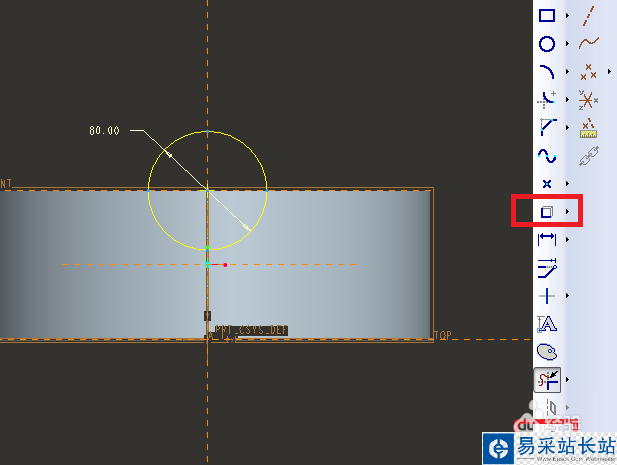

6、如下圖所示，

1）點擊工具欄中的“類型”圖標，將實體兩條邊線顯示出來，

2）以上面那條直線段的中點為圓心畫圓，

3）雙擊修改直徑為80（前提是你們的所有的尺寸都是按照筆者的尺寸來的），

4）點擊工具欄中的”裁剪“圖標，將顯示出來的兩條實體邊線裁剪掉，

5）點擊工具欄中的“√”，完成并退出草繪。

7、如下圖所示，軟件左上角設置拉伸方式為“穿透所有”，點擊“去除材料”圖標，軟件右上角點擊“√”，完成并結束本次操作。
