Proe5.0想要創建一個奶粉勺模型，該怎么制作奶粉勺呢？下面我們就來看看詳細的教程。

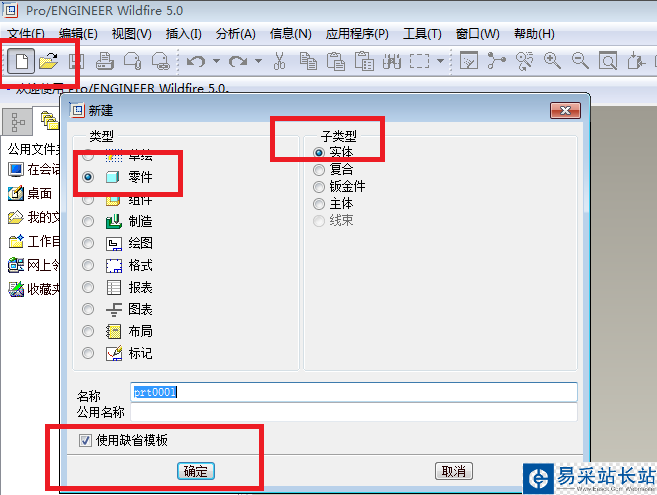

1、如下圖所示，打開Pro/e5.0軟件，新建一個實體零件文件，為了節省時間，我們“使用缺省模板”。

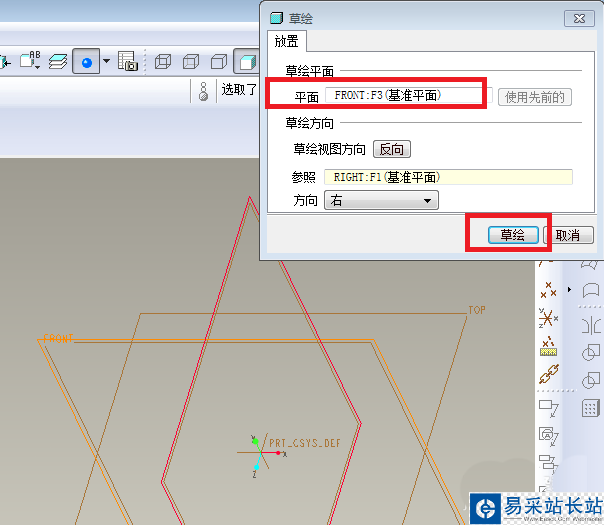

2、如下圖所示，執行【拉伸——放置——定義——FRONT面——草繪】。

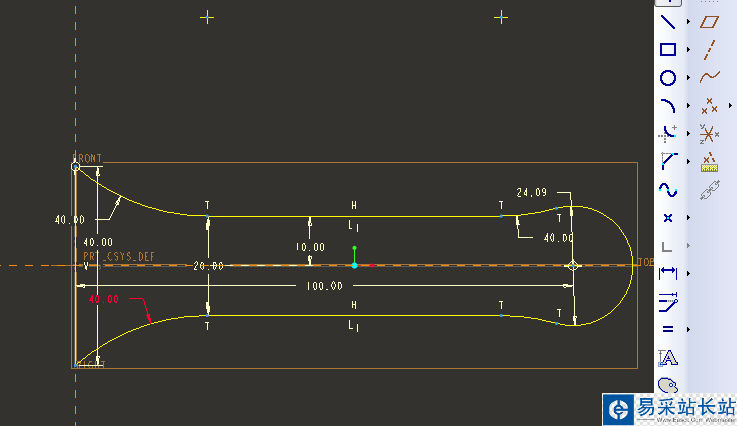

3、如下圖所示，這是畫拉伸截面圖。說明一下，這些尺寸屬性是筆者目測加估測來到，不準確。

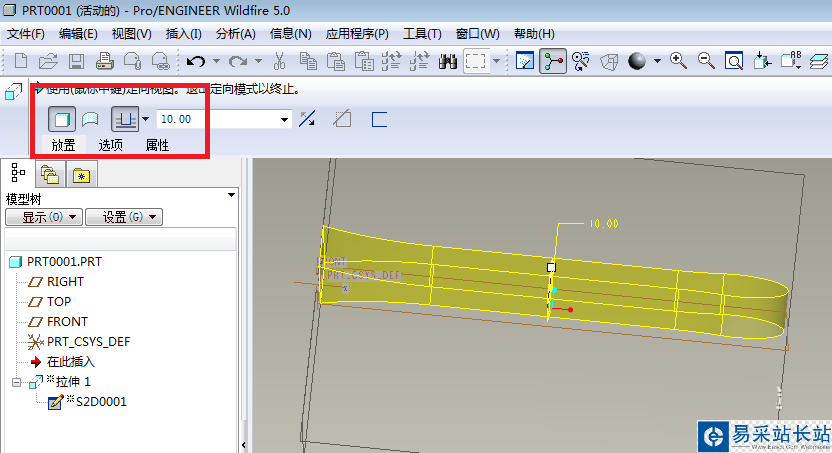

4、如下圖所示，完成并退出草繪之后，來到拉伸界面，軟件左上角設置拉伸高度10，軟件右上角打“√”完成。

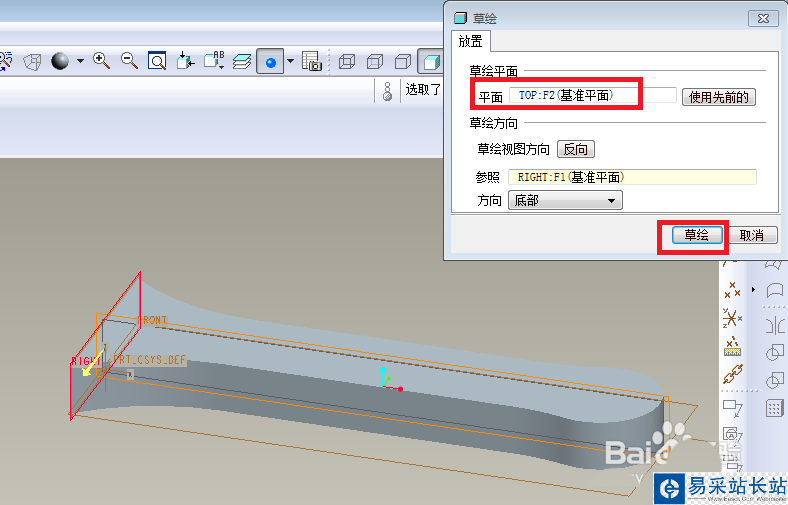

5、如下圖所示，執行【拉伸——放置——定義——TOP面——草繪】。

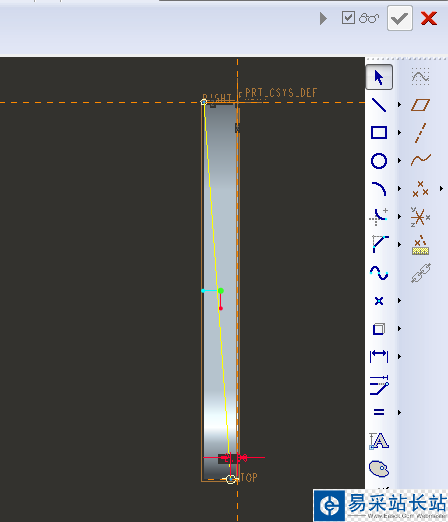

6、如下圖所示，先用“類型”命令將需要的實體邊線顯示出來，然后畫一條斜線段，然后標注尺寸，然后將顯示出來的實體邊線裁剪掉，最后點擊“√”完成并退出草繪。

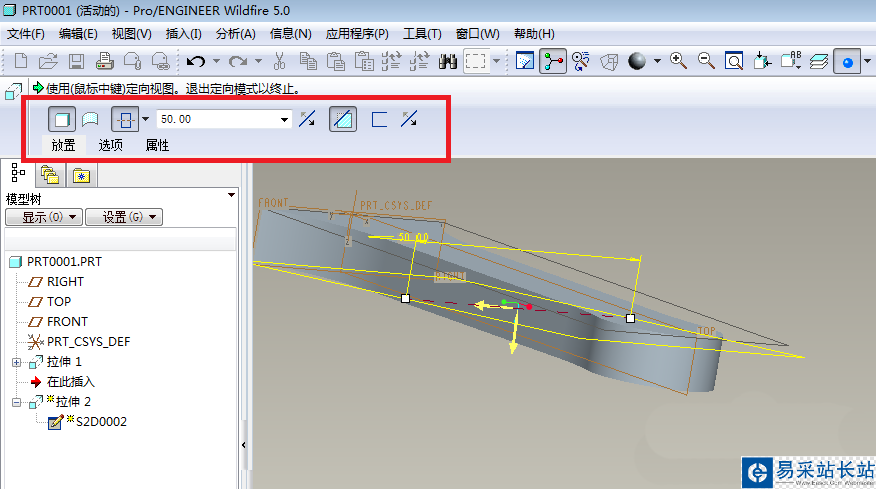

7、如下圖所示，軟件左上角設置：對稱拉伸50，點擊“去除材料”圖標，軟件右上角點擊“√”，完成并結束本次操作。

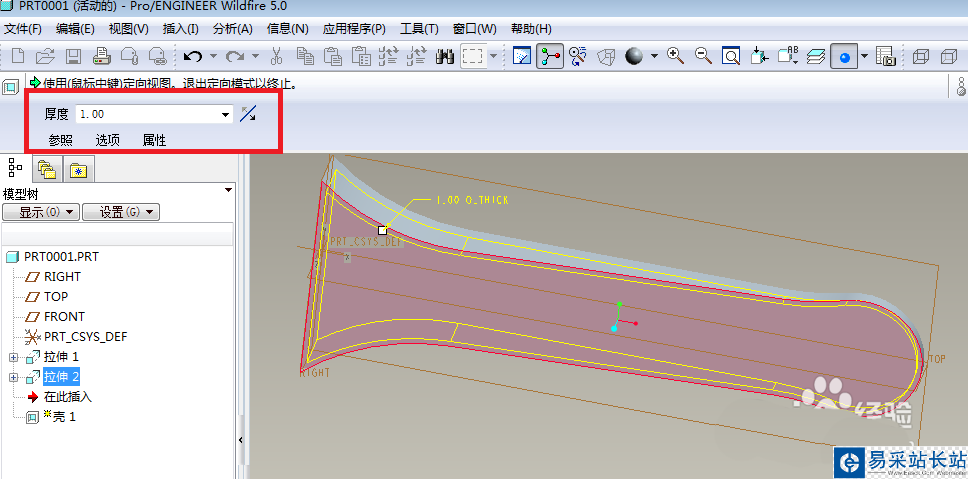

8、如下圖所示，點擊工具欄中的“殼”圖標，軟件左上角設置厚度1，實體中選擇之前切除出來的斜面，軟件右上角點擊“√”完成并結束本次操作。

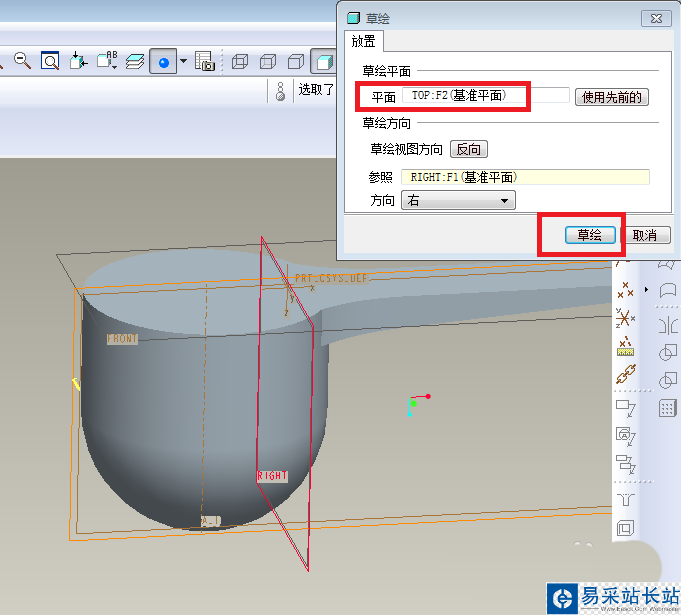

9、如下圖所示，執行【旋轉——位置——定義——TOP面——草繪】。
