Axure設計網頁圓形的時候，想要實現控件拖拽的上下排序，我們可以通過中繼器實現，局限性在于僅能往上拖拽排序，往下無法排序，下面我們就來看看詳細的教程。

軟件名稱：原型設計工具Axure RP Pro 8.1特別版 中文漢化特別版(附漢化包+注冊碼+安裝教程)軟件大?。?0.5MB更新時間：2018-05-24

看似一個復雜的效果，實現起來發現也挺簡單的，經過測試，發現只要設置一個“組件”的交互，其他“組件”的代碼完全相同，哈哈，僅僅只要復制、粘貼即可~

主要的應用方式，就是鼠標拖拽”控件“移動（可參考早期鏈接），并判斷”控件“所在位置~

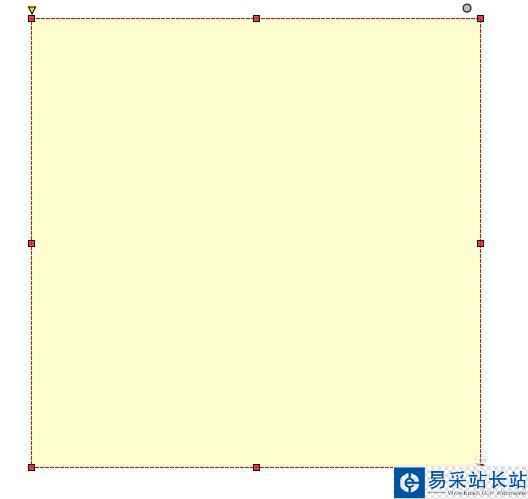

新建一矩形，置于底層，命名為“ background”，尺寸450*450（大小隨意），隱藏，并鎖定位置（105,20）

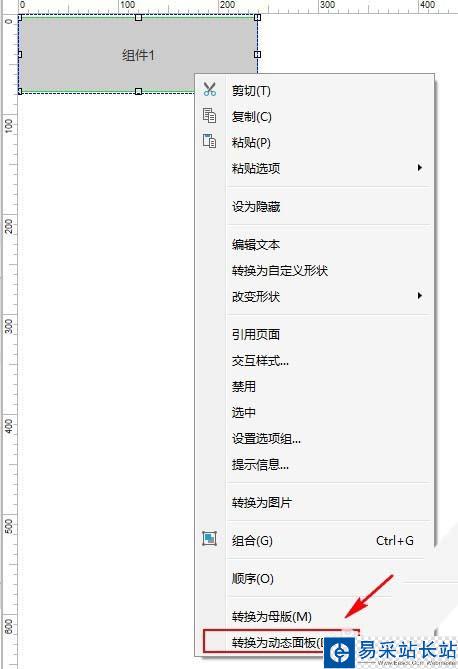

另新建一矩形，設置矩形內容為“組件1”，填充色#CCCCCC，尺寸大小為240*75；并轉為”動態面板“；此動態面板，命名為”Module1“，設置尺寸為240*80；

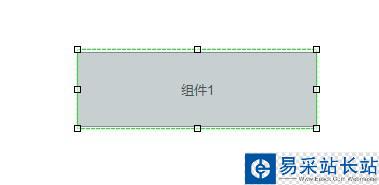

此動態面板，命名為”Module1“，設置尺寸為240*80；

可以另復制3份”動態面：Module1“，分別命名為”Module2“、”Module3“、”Module4“，并修改其內容為“組件2”、“組件3”、“組件4”及填充色；“Module1“、”Module2“、”Module3“、”Module4“，垂直排列，組件上下之間無間隙~（間隙預留在了動態面板state1中），參考如下：

也可以在設置好”動態面：Module1“的交互動作后，再?gòu)?fù)制，并做想相應的修改；”動態面板：組件“的交互大致相同，所以這里僅作”動態面板：組件1“的交互說明，其他不再贅述~

”動態面板：組件1“的”拖動開始時“的Case1用例：

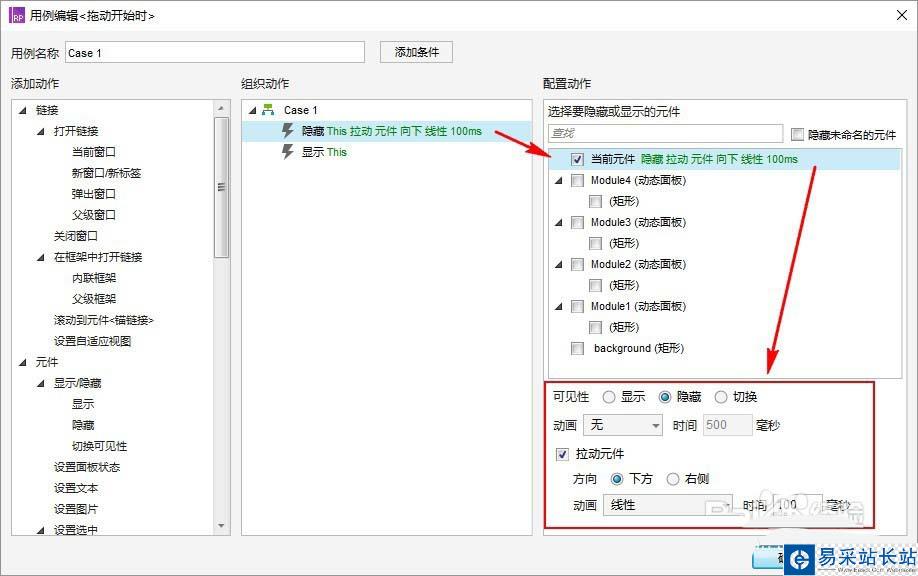

1.隱藏”動態面板：組件1“；拉動元件：下方；動畫：線性；時間：100毫秒

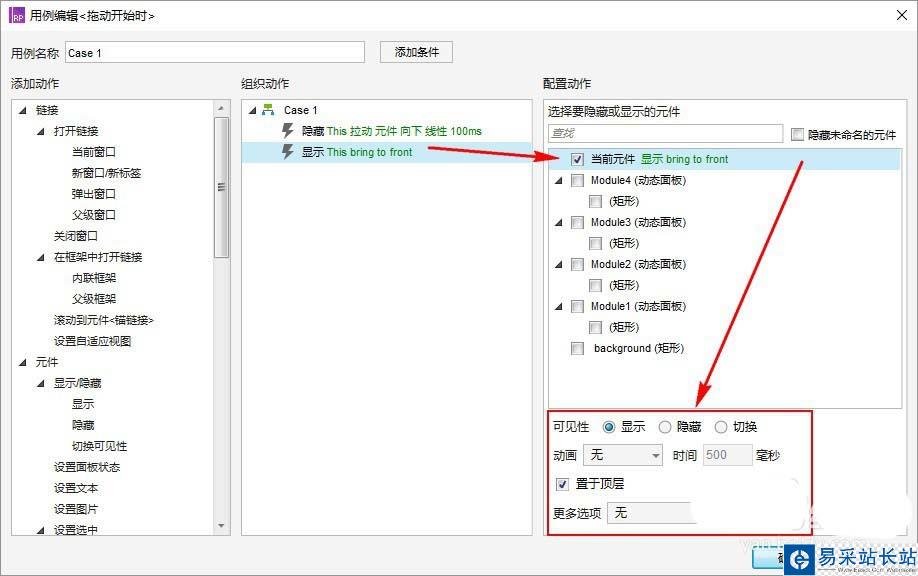

2.顯示”動態面板：組件1“；置于頂層

（隱藏”動態面板：組件1“時的拉動元件，可以不設置動畫，設置動畫及時間是為了有個“移動”的感覺，副作用就是相應的操作不能過快）
