Proe5.0中想要創建泵頭零件模型，該怎么創建呢？下面我們就來看看詳細的教程。

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大小：3.27GB更新時間：2017-06-14

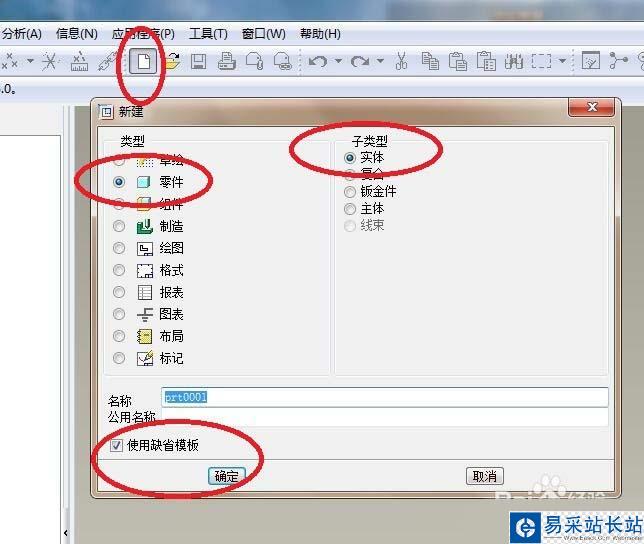

1、如下圖所示，打開Pro/e5.0軟件，新建一個空白的實體零件模型，勾選“使用缺省模板”。

2、這一步主要是創建零件主體。

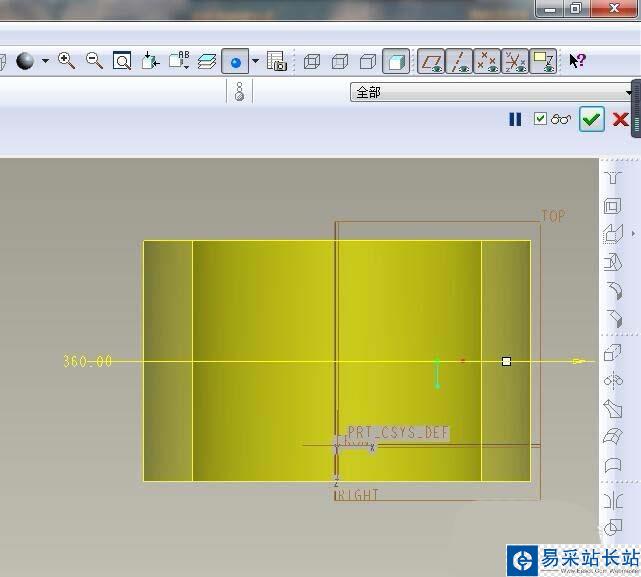

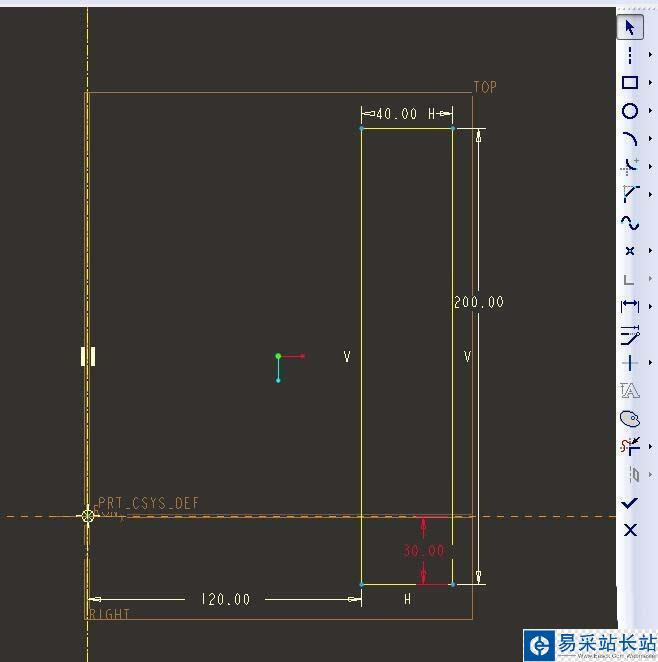

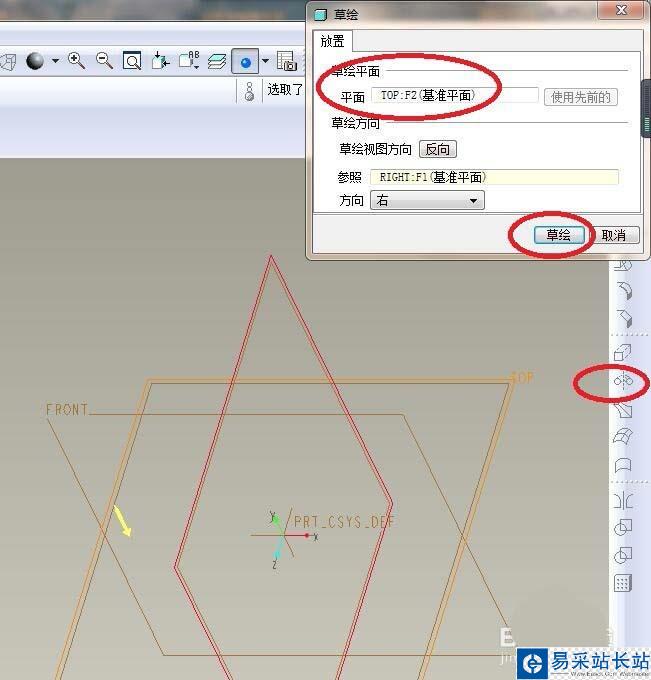

具體：如下第一幅圖所示，執行【選擇——位置——定義——TOP面——草繪】，如下第二幅圖所示，進入到草繪環境，首先畫一條豎直的中心線，然后畫旋轉截面（矩形），尺寸最好保持一致，最好√（完成并退出草繪），如下第三幅圖所示，退出草繪之后，在軟件右上角點擊√，完成旋轉操作。

3、這一步開始做零件的耳。

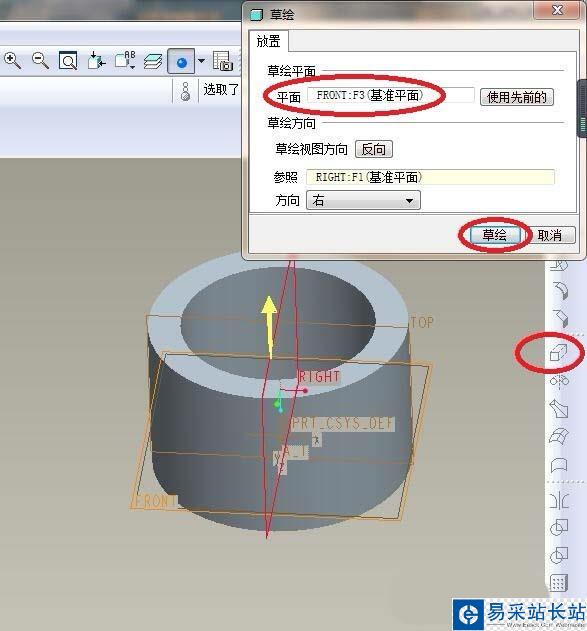

首先如下第一幅圖所示，執行【拉伸——放置——定義——FRONT面——草繪】。

然后如下第二幅圖所示，點擊右邊工具箱中的“類型”圖標，將實體外圓邊線顯示出來，點擊右邊工具箱中的“圓”圖標，在Y軸上畫一個同心圓，點擊右邊工具箱中的“裁剪”圖標，按照下圖所示將多余的線段裁剪掉，點擊右邊工具箱中的“標注”圖標，按照下圖尺寸進行標注，點擊右邊工具箱中的√，完成并退出草繪。

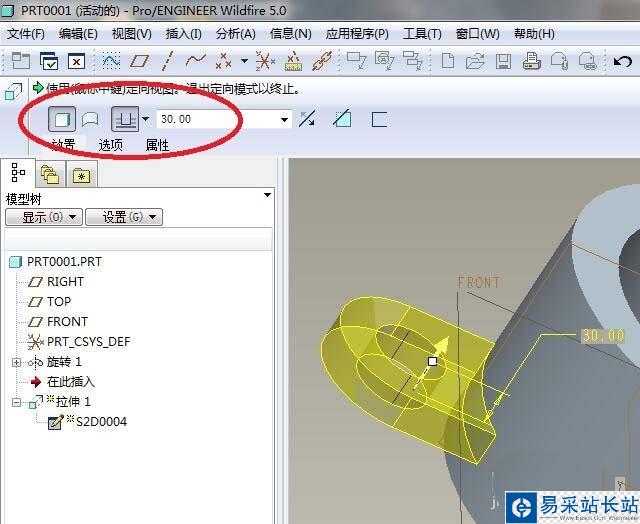

然后如下第三幅圖所示，退出草繪環境之后，在軟件左上角調整拉伸方向，設置拉伸距離30，在軟件右上角點√，完成拉伸操作。

4、這一步進行倒角操作。

首先如下第一幅圖所示，點擊右邊工具箱中的“倒圓角”圖標，軟件左上角設置半徑R為10，在實體中選擇邊線，軟件右上角點√，完成倒圓角操作。

然后如下第二幅圖所示，點擊右邊工具箱中的“邊倒角”圖標，軟件左上角設置倒角方式尺寸為5x5，在實體中選擇兩個要倒角的邊線，軟件右上角點擊√，完成邊倒角操作。

然后如下第三幅圖所示，重復第二幅圖的內容，只是尺寸改成3x3。
