UG想要創建鎖牌合頁的固定部分。它與活動合頁連接成鎖牌的主體。活動的合頁創建完成了，今天我們就來看看使用鈑金去創建這個結構的教程，詳細請看下文介紹。

軟件名稱：ug三維制圖軟件(UG NX) 10.0 64位 官方安裝中文版軟件大小：2.67GB更新時間：2016-10-25

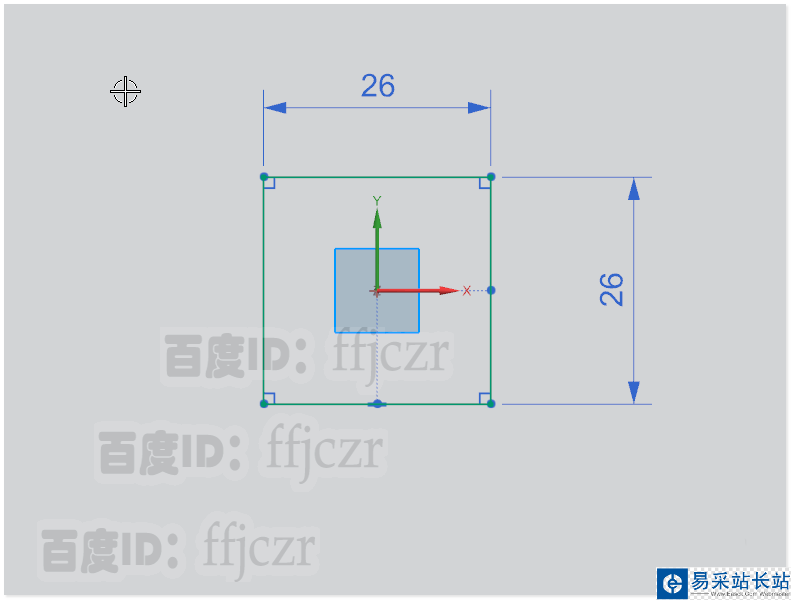

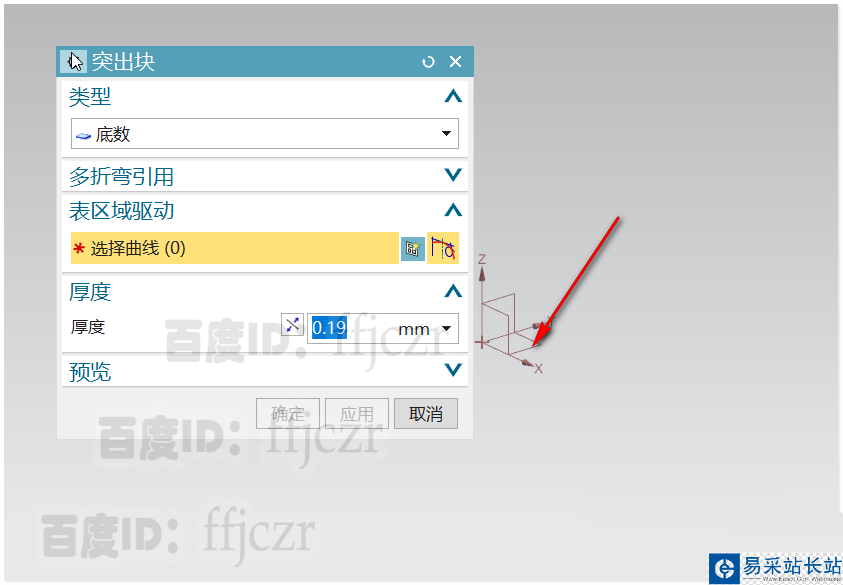

1、創建突出塊，在突出塊的對話框中修改厚度為0.19；以XY面為截面線草繪平面，在草圖中，繪一個長為26的正方形，正方形的中心點與坐標原點重合。退出草圖模式，在突出塊對話框中點確定即可得到本次模型的基本體。

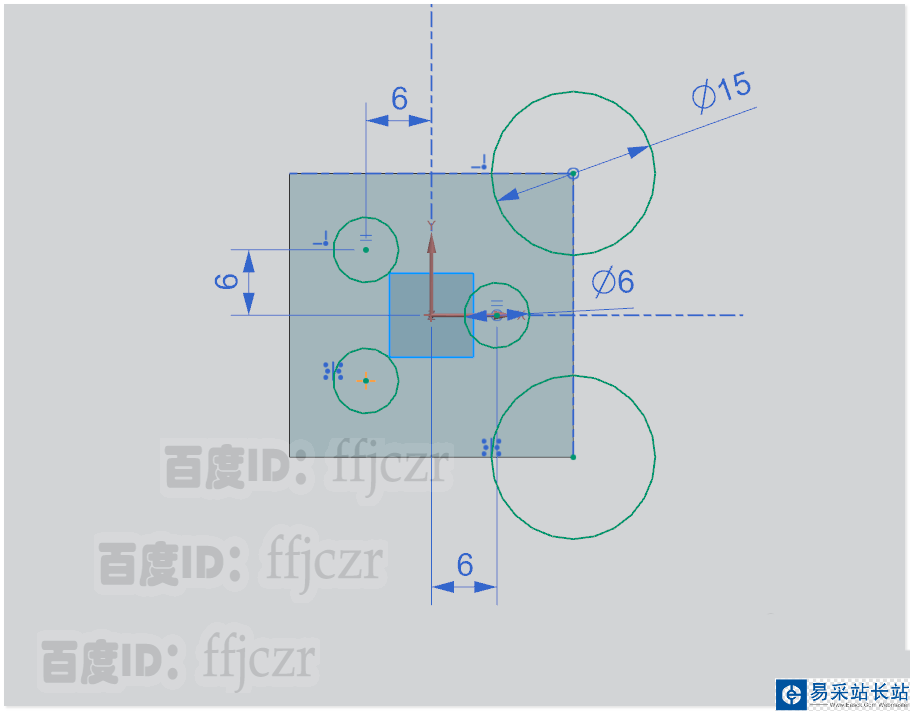

2、選用法向開孔命令，以XY面為法向開孔的截面線繪制平面；草圖中，在第一象限上繪一直徑為15的圓，圓心在上突出塊的頂角上；第四象限的圓也是同樣操作（用鏡像曲線命令得到也行）。在突出塊內繪出三個圓，其中一個在正X軸上，距離Y軸6；第二象限上的圓距離X軸為6距離Y軸為6，另一個圓可通過鏡像曲線得到。這三個圓的直徑都為6.

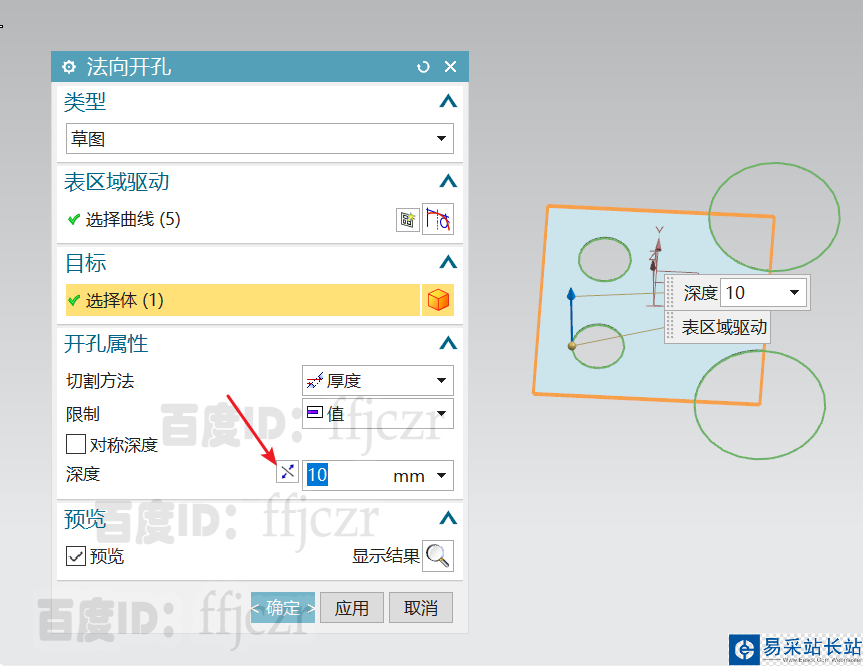

3、完成草繪后，回到法向開孔對話框；將厚度設定大于突出塊厚度即可。如果出現報錯而沒有完成開孔，可以將厚度的方向反轉一下即可。

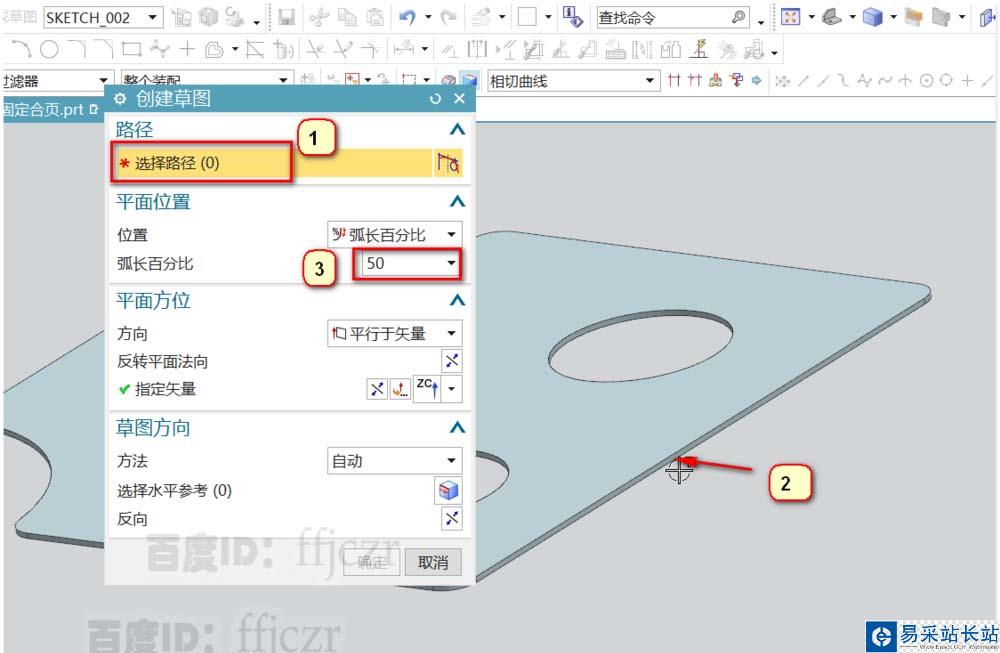

4、選用輪廓彎邊命令，在對話框中激活繪制截面；在創建草圖對話框中，路徑選擇為沒有進行過法向開孔一端上的邊，弧長50%與Z軸平行。

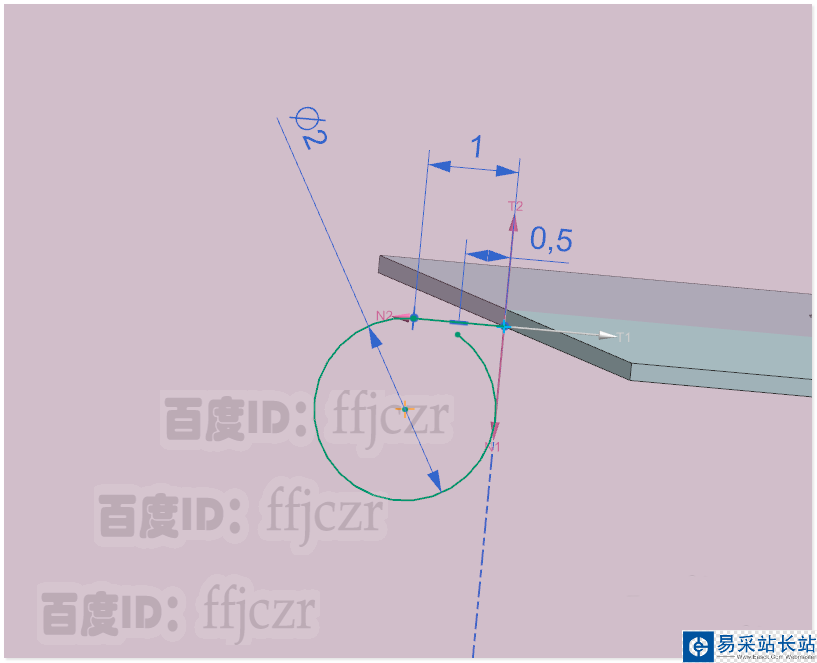

5、草圖中，在新的坐標原點處向外繪一長為1的直線，直線的端點用半徑為1的圓弧進行相切連接，圓弧的另一端點距離Y軸為0.5.

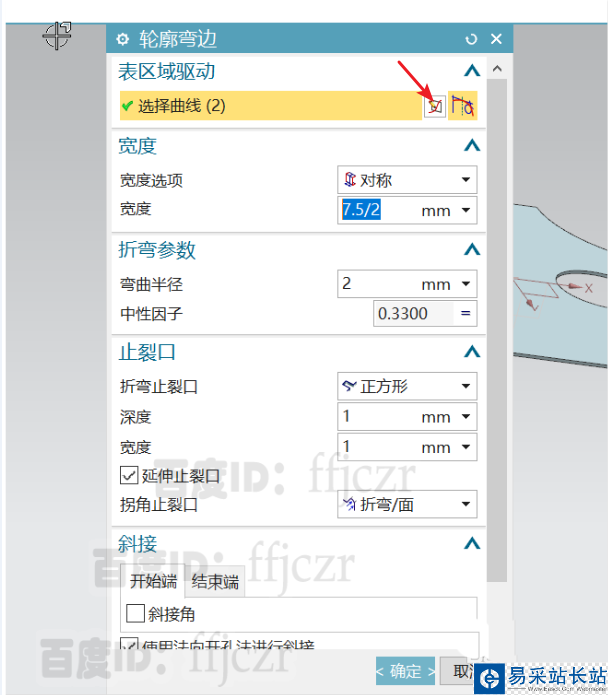

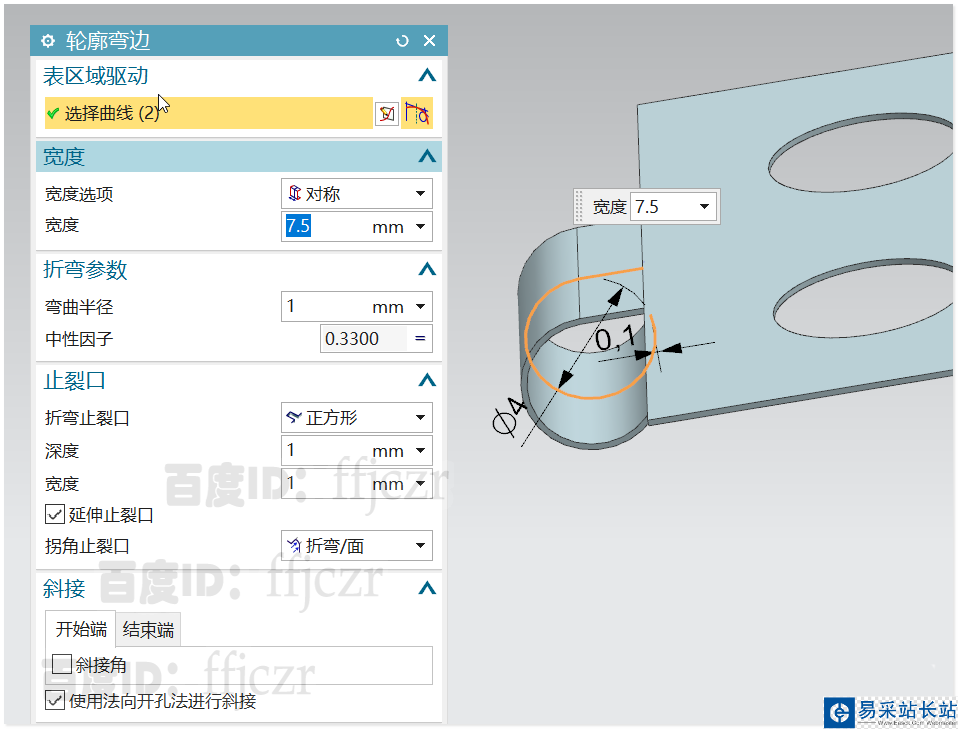

6、回到輪廓彎邊命令對話框，將寬度選項改為對稱，值為7.5。其它參數不變。確定后即可得到輪廓彎邊的效果。

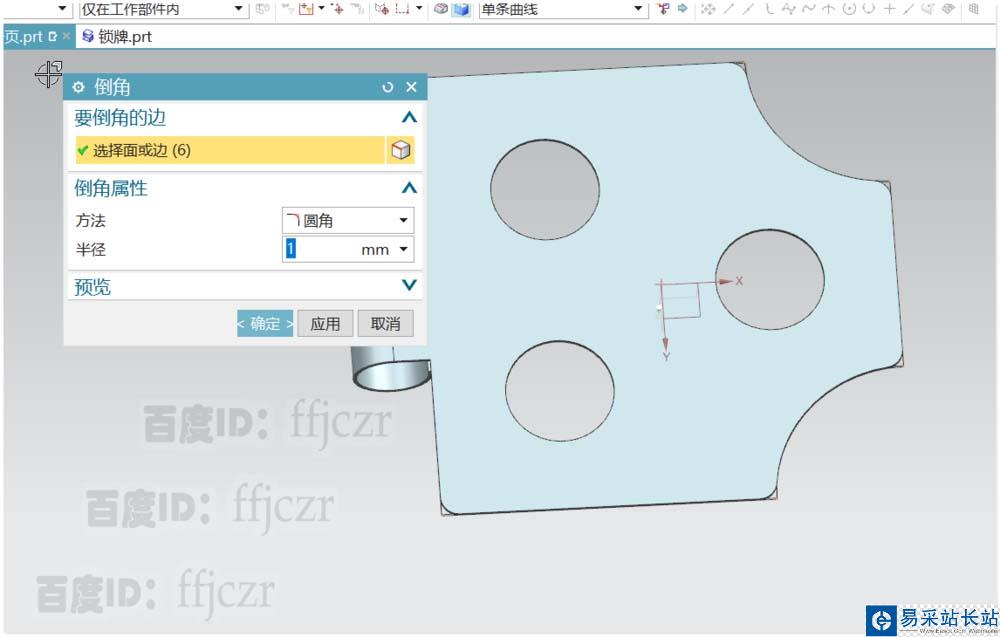

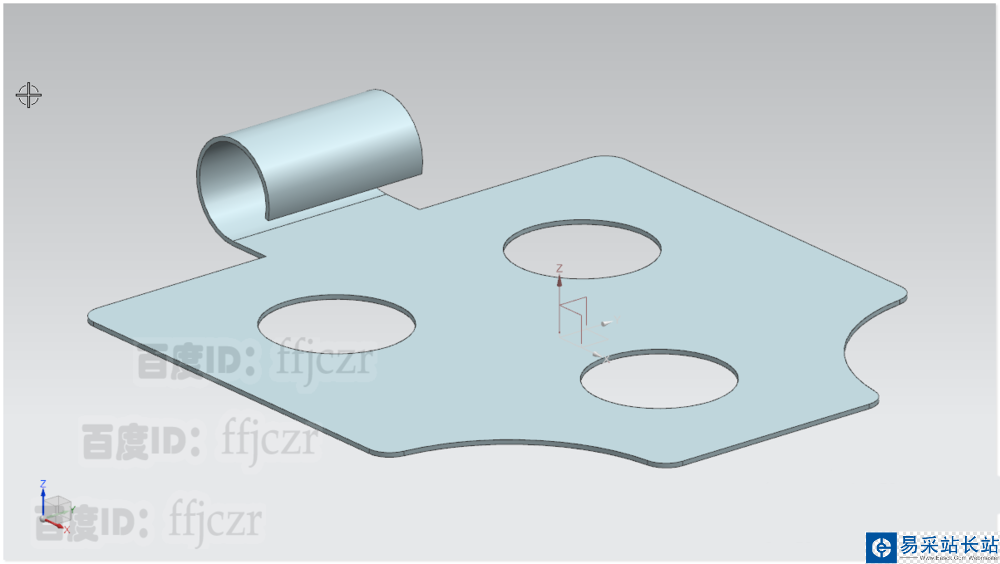

7、選用倒圓角命令，對突出塊的每個鋒利頂角進行倒半徑為1的圓角。鎖牌固定合頁創建完成。
