CATIA中想要要將零件提取成面體，但是采用提取命令提取過程比較繁瑣，該怎么快速的將零件提取成面體呢？下面我們就來看看詳細的教程。

軟件名稱：CATIA V5-6R2013 64位 簡體中文特別版(附安裝破解教程)軟件大?。?.71GB更新時間：2017-06-22

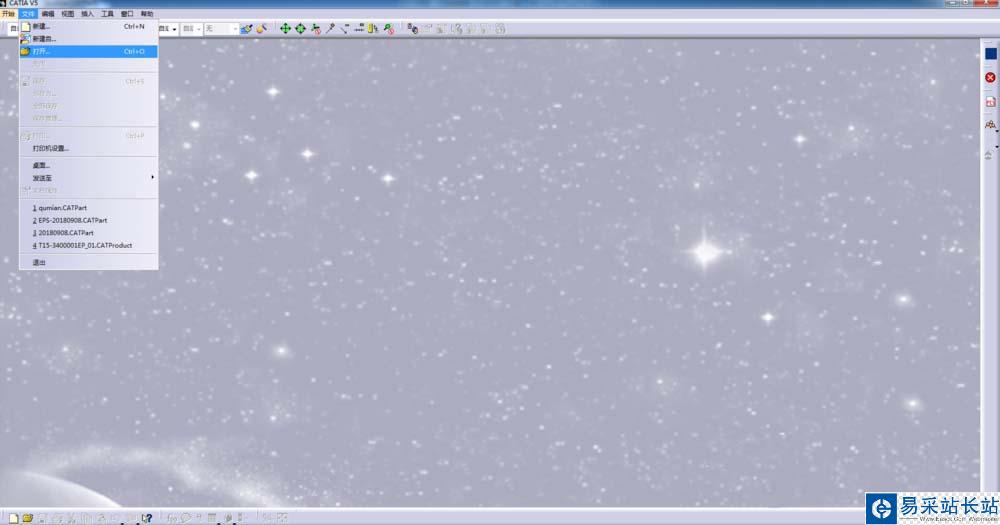

1、首先打開CATIA，點擊文件>打開，打開我們需要提取面體的零件；

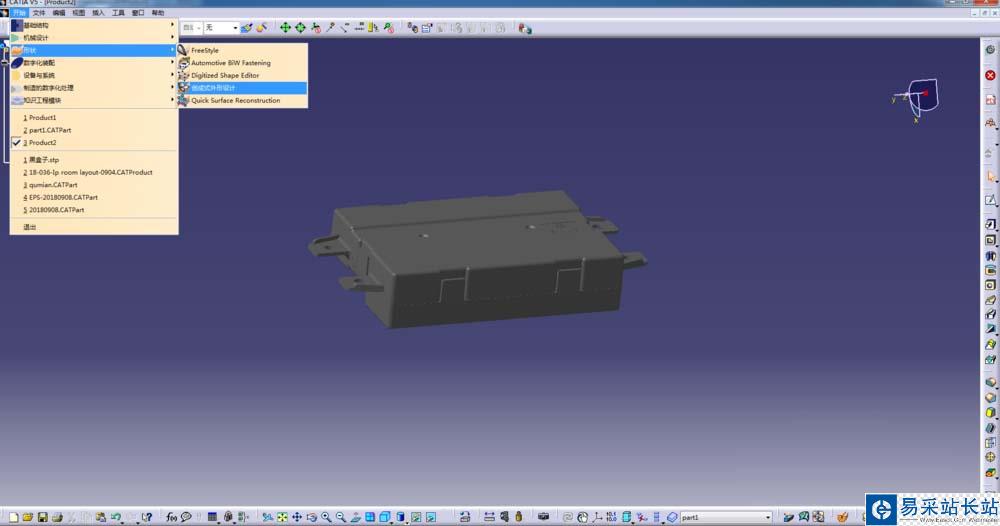

2、點擊開始>形狀>創成式外形設計，進行創成式設計模塊；

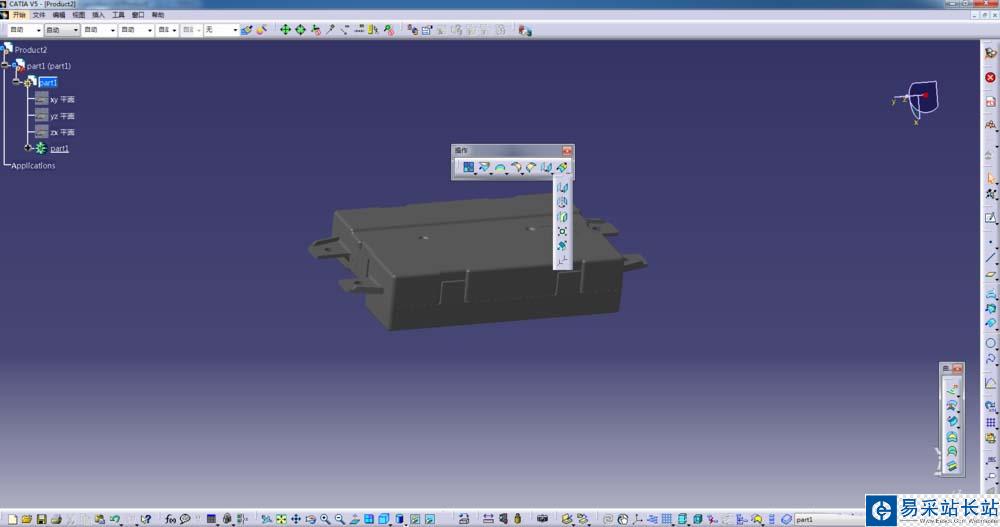

3、此時，提取零件的面可以采用操作中的“提取”命令；

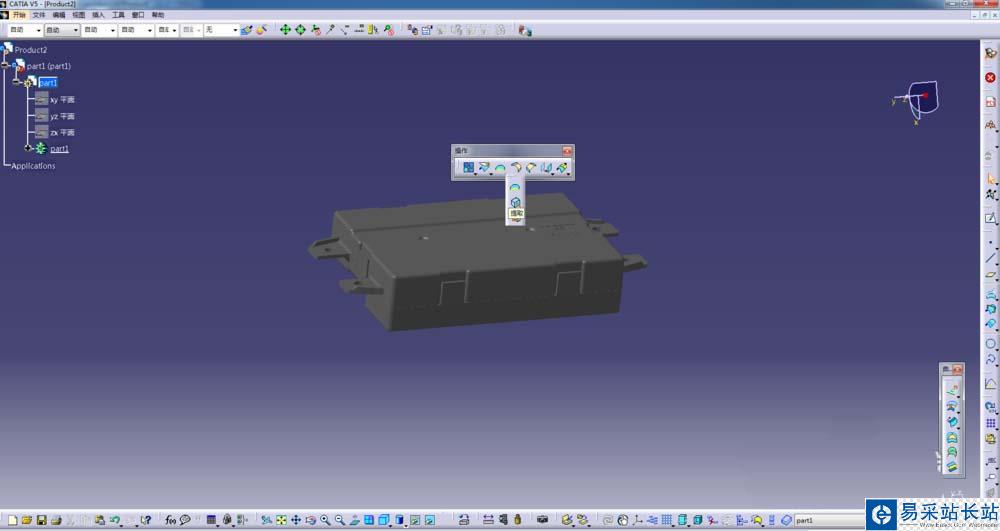

4、今天我跟大家分享的是，用操作命令欄里面的“平移”、“旋轉”命令，快速的生成零件的面體，舉例，點擊平移命令；

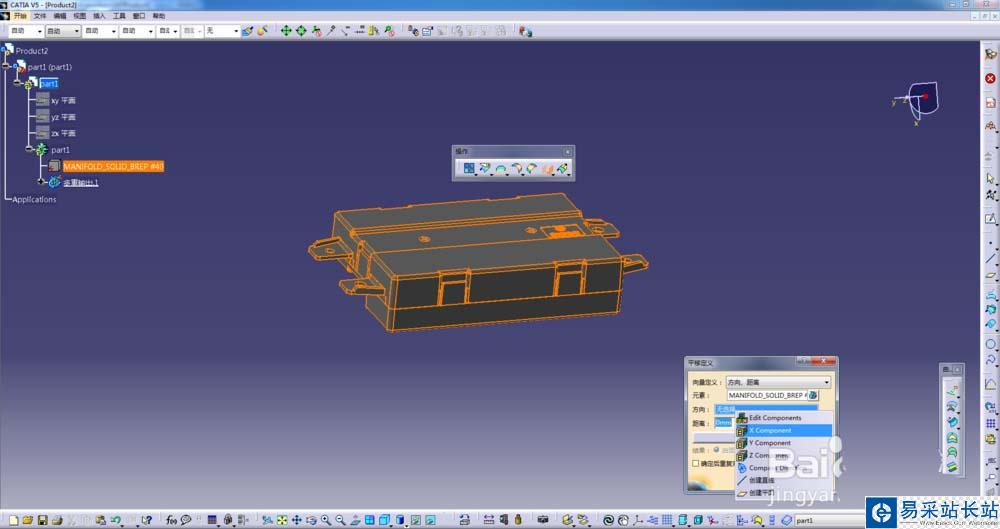

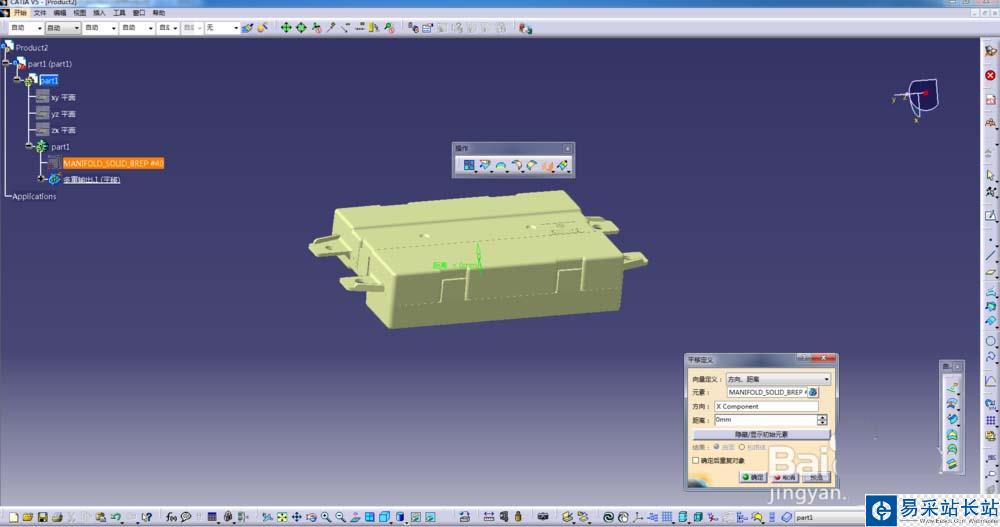

5、彈出平移定義對話框，選中需要生成面體的零件，方向選擇任意方向均可，距離一定要寫0，不然就和原零件的位置有差異了；

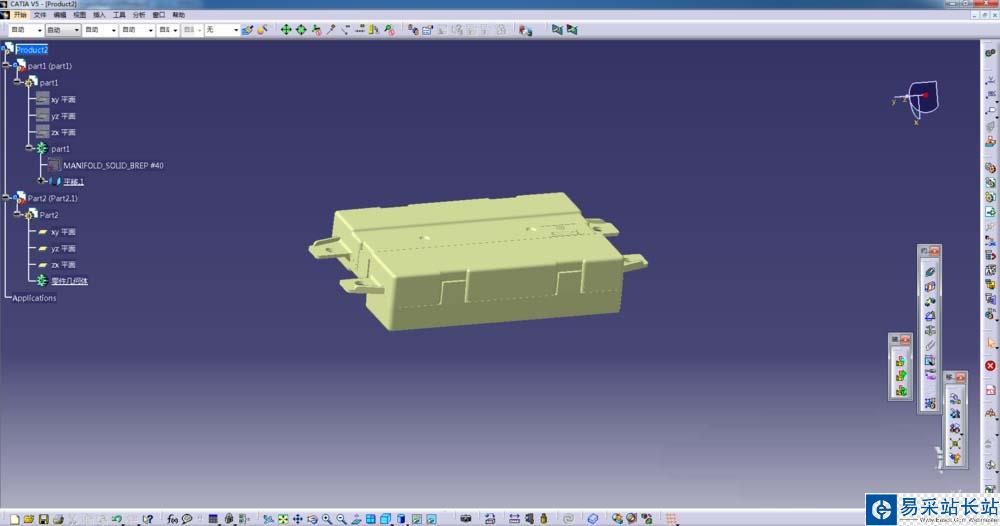

6、創建一個新的Part2文件，將新生成的面體選擇復制>選擇性粘貼，復制到Part2中；

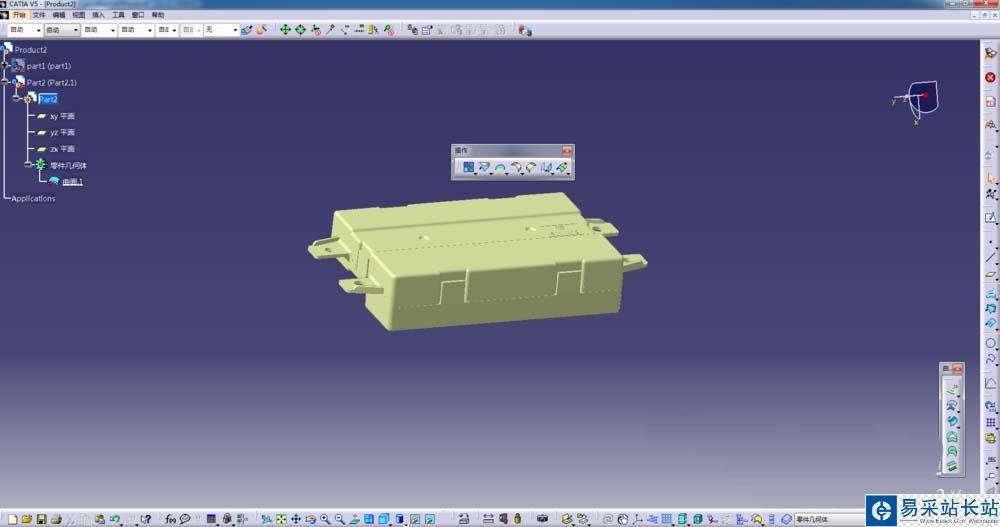

7、我們需要的面體形式的零件就生成了。

以上就是CATIA零件提取為面體的教程，希望大家喜歡，請繼續關注錯新站長站。
