Axure中想要繪制開關按鈕，該怎么設計開關呢？下面我們就來看看詳細的教程。

軟件名稱：原型設計工具Axure RP Pro 8.1特別版 中文漢化特別版(附漢化包+注冊碼+安裝教程)軟件大?。?0.5MB更新時間：2018-05-24

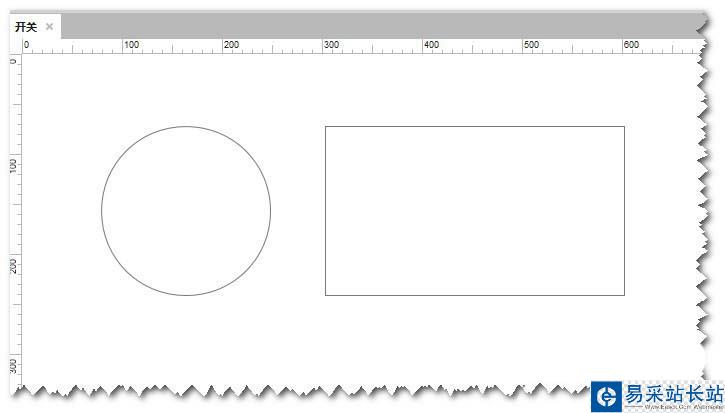

”開關“按鍵比較簡單，如下圖，新建一個”圓形“及一個”矩形“

設置”圓形“尺寸為28*28，命名為round；設置”矩形“尺寸為70*32，命名為block，填充色#999999，圓角半徑35，字體顏色#FFFFFF，文字內容”OFF“，右對齊

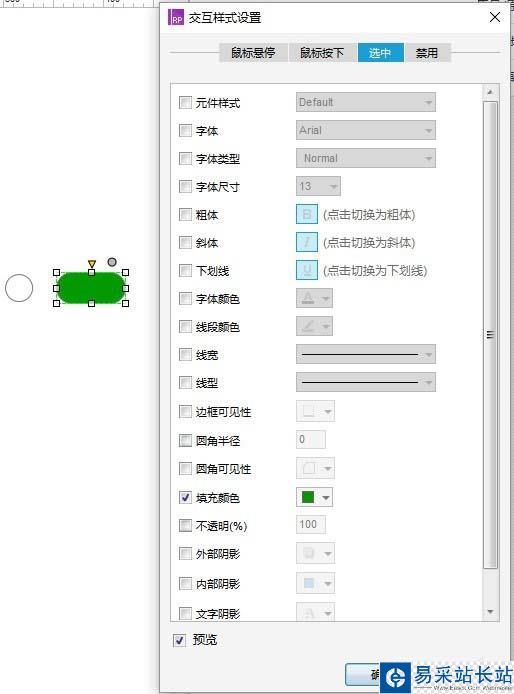

另單獨再設置”矩形：block“的選中時，填充色為#009900

按下圖方式布局方式組合”圓形：round“和”矩形：block“，并命名此組合為”on-off“

布局、組合結束后，下來就是”開關“按鍵的交互動作。”組合：on-off“的”鼠標點擊時“的交互動作：設置”當前控件“的選中狀態為”切換（toggle）“方式

”圓形：round“的”選中時“的交互動作：移動”圓形：round“到指定位置（X,Y）

設置“元件：block”為局部變量LVAR1，所以X的值為[[LVAR1.right-This.width-3]]

Y的值為[[This.y]]

”圓形：round“的”取消選中時“的交互動作：移動”圓形：round“到指定位置（X,Y）
