proe經常使用，今天我們就來看看PROE建模例子，很簡單，下面我們就來看看詳細的教程。

軟件名稱：PTC CREO 4.0 M030 官方中文破解版(附破解文件+許可證+安裝教程) 64位軟件大小：5.86GB更新時間：2017-09-26

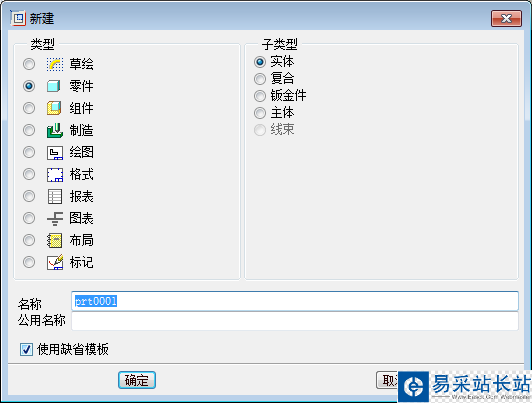

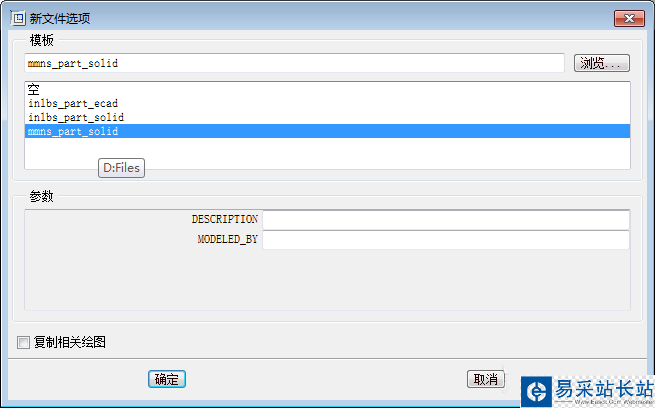

1、打開PRO/E4.0軟件，并新建零件，去除“缺省模式”前面的勾選，將單位設置為mm

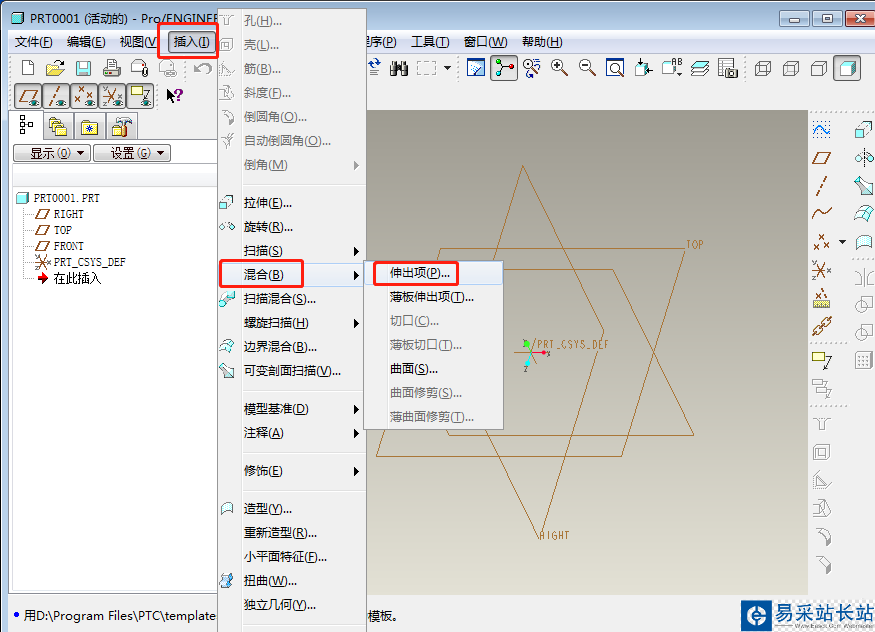

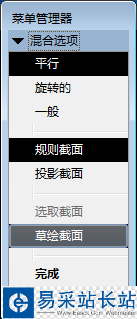

2、點擊“插入/混合/伸出項”，開始進行以“混合”命令建模。在“菜單管理器”中，依次選擇“平行/規則截面/草繪截面”，然后點出確定。

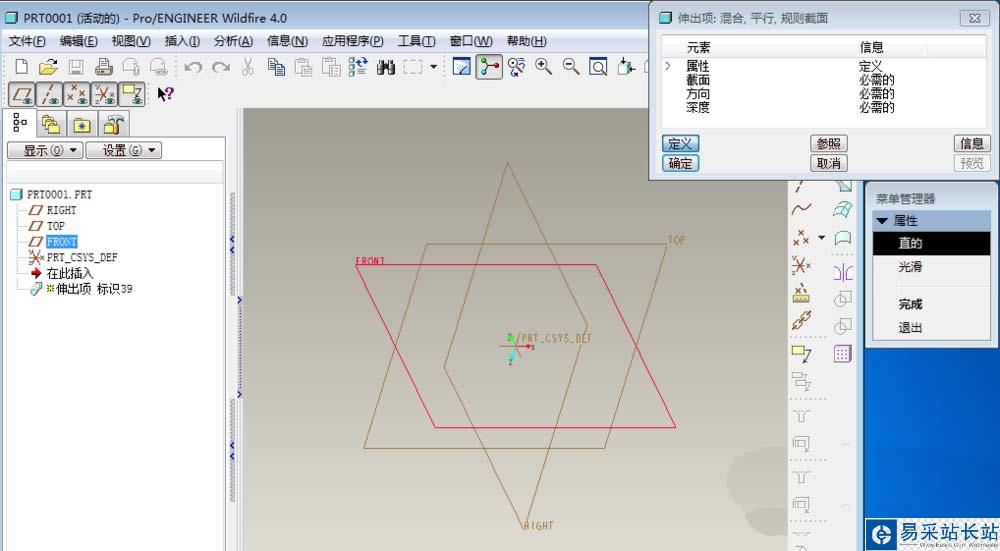

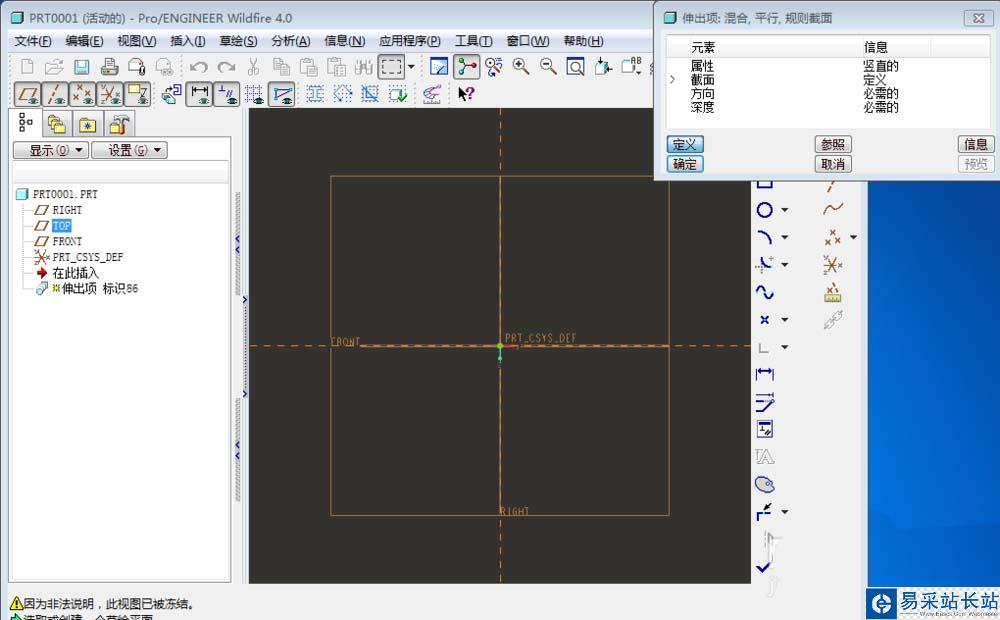

3、選擇好草繪平面，再在屬性中點出“直的/完成”，然后開始定義截面

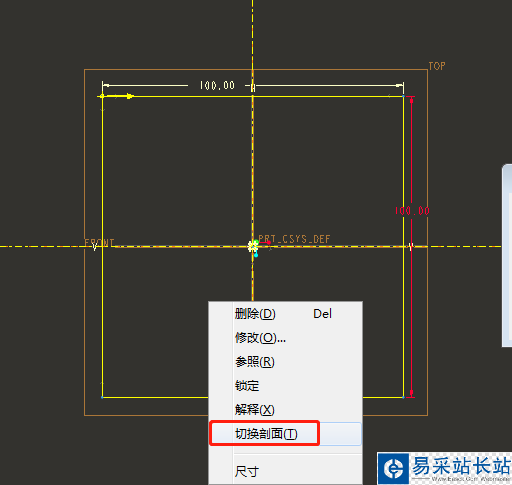

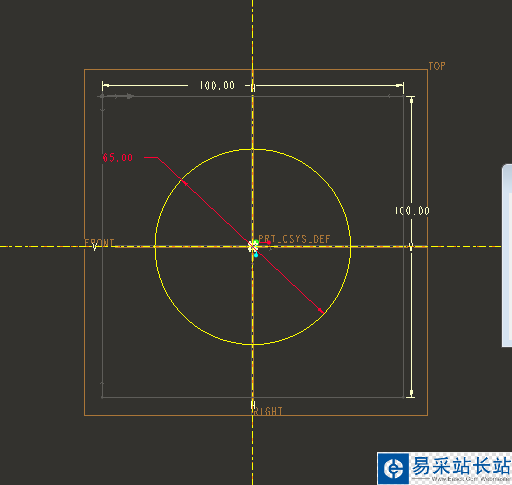

4、在草繪平面上繪制第一個截面，并標注好尺寸。再在空白處點擊鼠標右鍵，選擇“切換剖面”，繪制第二個截面，也輸入尺寸值。

上一頁12 下一頁 閱讀全文
