ug中想要創建零件，今天我們就來看看創建斜柱連接座零件的方法，我們需要先繪制一個為底座一個為斜柱；底座要最先創建，作為基準用。下面我們就來看看詳細的教程。

軟件名稱：Siemens PLM NX 12.0.0 64位 簡體中文特別版(附破解文件+安裝教程)軟件大?。?.15GB更新時間：2017-11-01

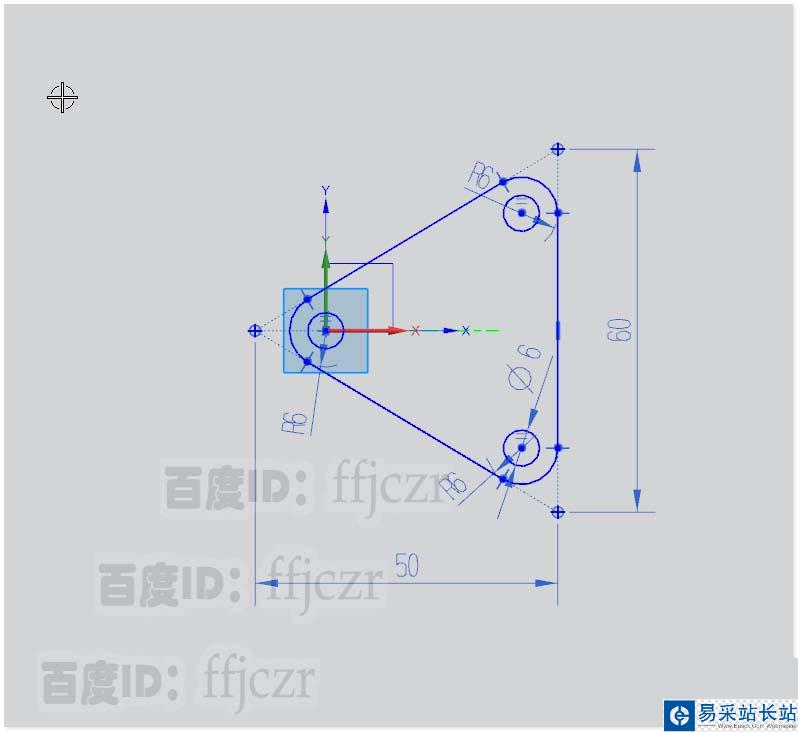

1、創建底座，選用拉伸命令，以XY面為截面的草繪平面；在草圖中，繪出一個等腰三角形，每個角進行倒R6的圓角，并將其中一個頂角約束到X軸上倒角的圓心與坐標原點重合。其它二個頂角約束成與X對稱。具體數值如圖所示，完全約束后退出草繪模式。

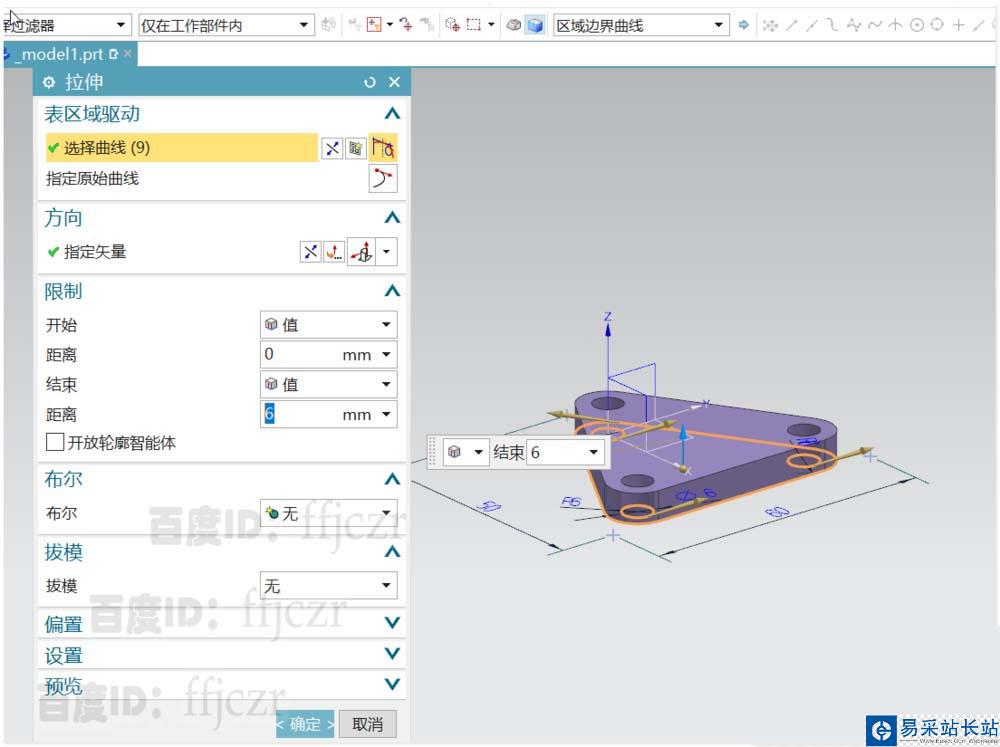

2、回到建模模式中的拉伸對話框，向上拉伸出6的厚度。得到底座的模型。

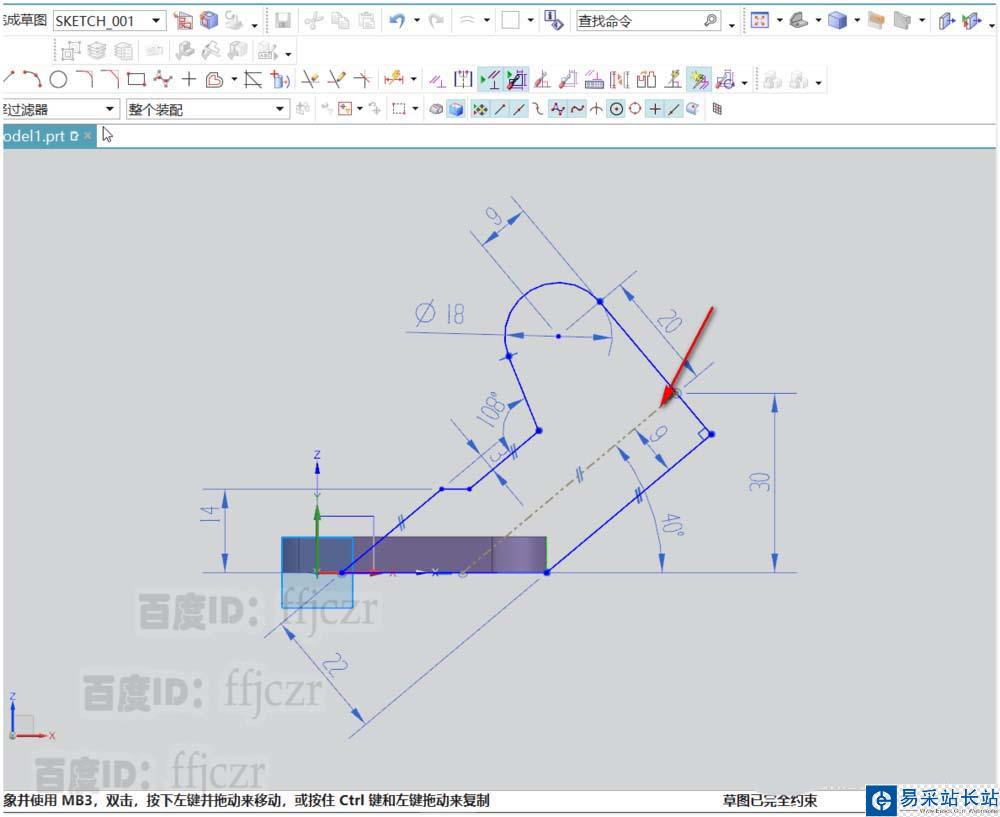

3、再次選用拉伸命令，用XZ面為草繪平面。先在第一象限繪出一條40度的斜線作為參考線，依據參考線繪出相應的截面輪廓線。具體數值如圖所示，完全約束后退出草繪模式。

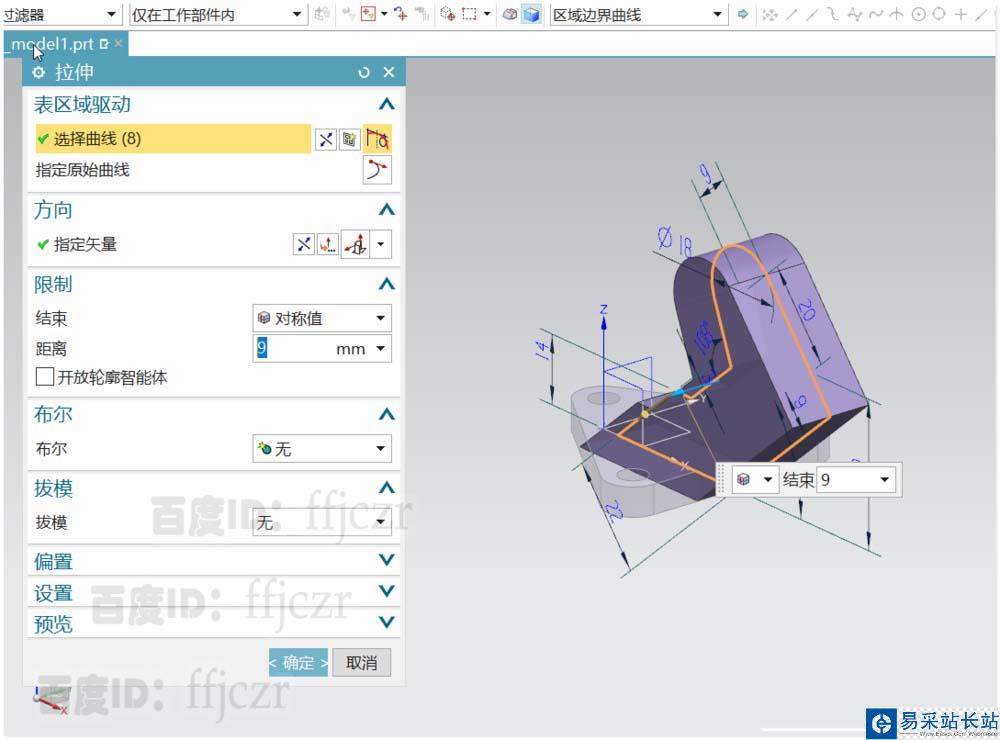

4、回到拉伸對話框，拉伸對稱值為9；得到斜柱的基本體。

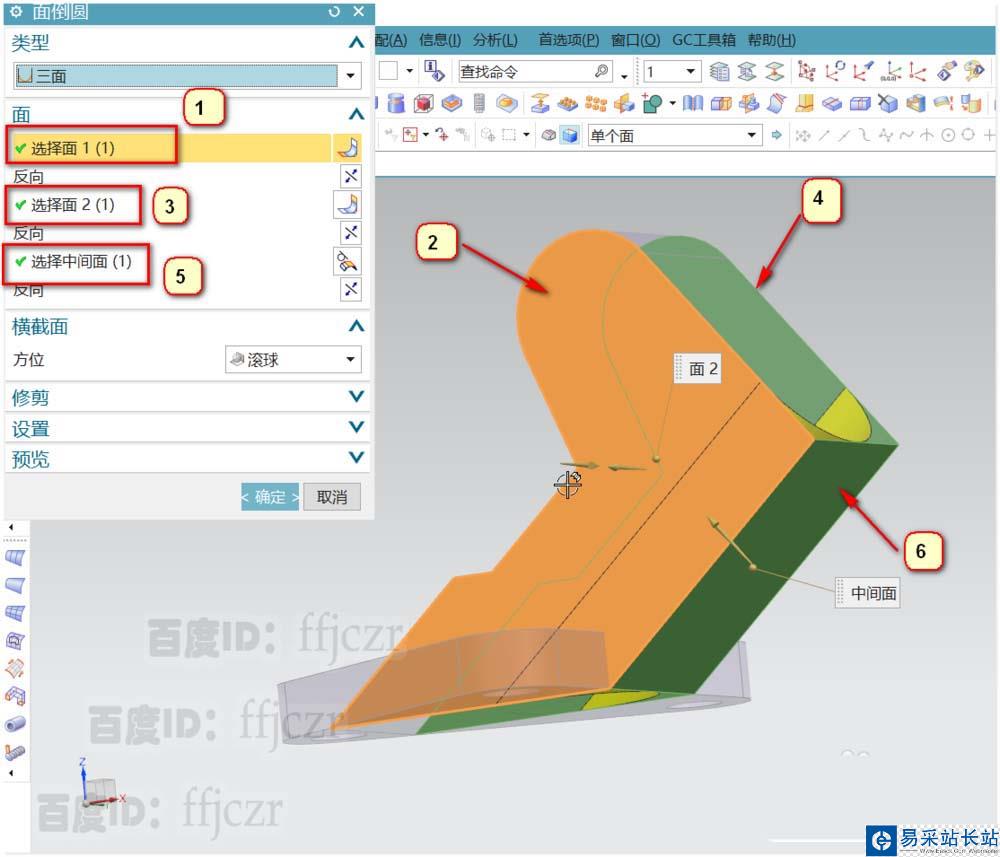

5、選用面倒圓，按圖所示，分別點選斜柱體的三個面得到完全倒角。

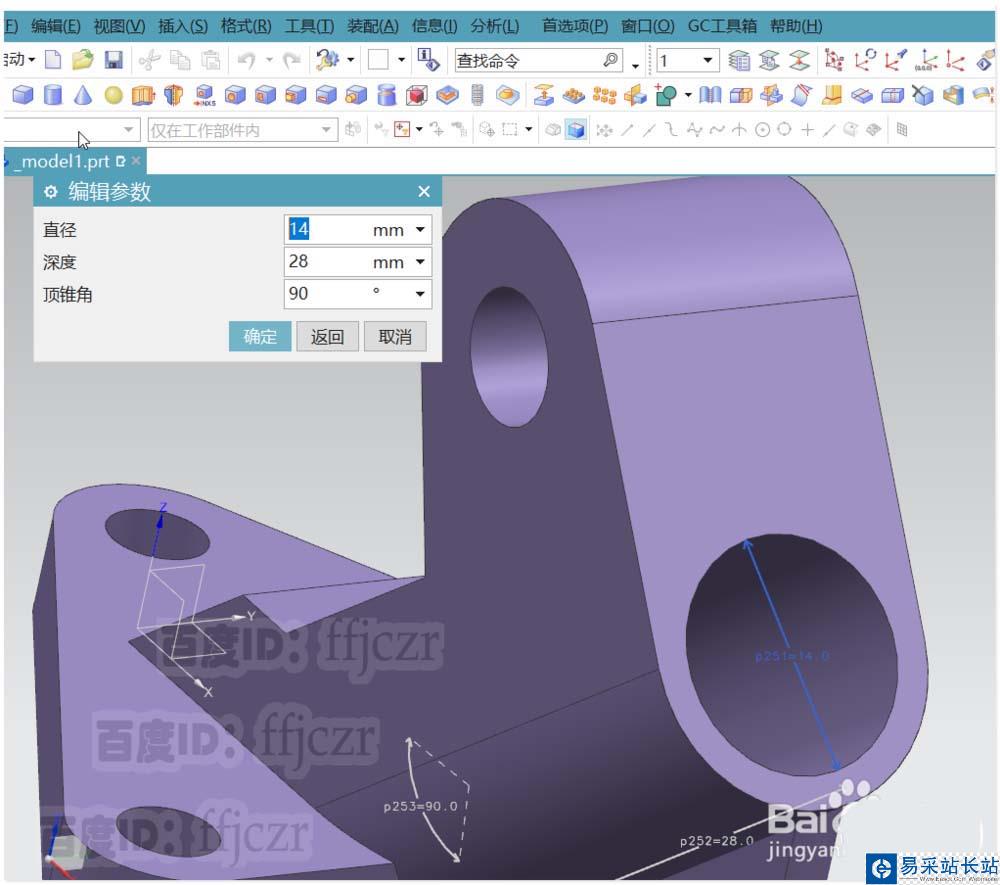

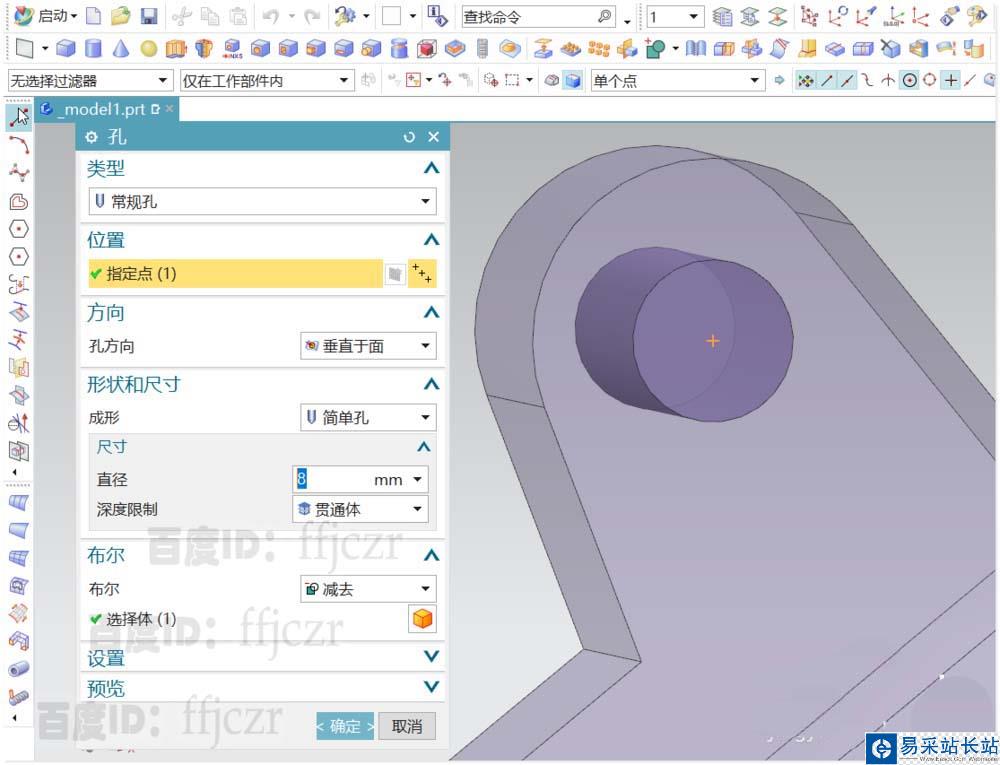

6、對斜柱進行開孔，開孔的定位點只要捕捉到相應圓角的圓心就可以了。

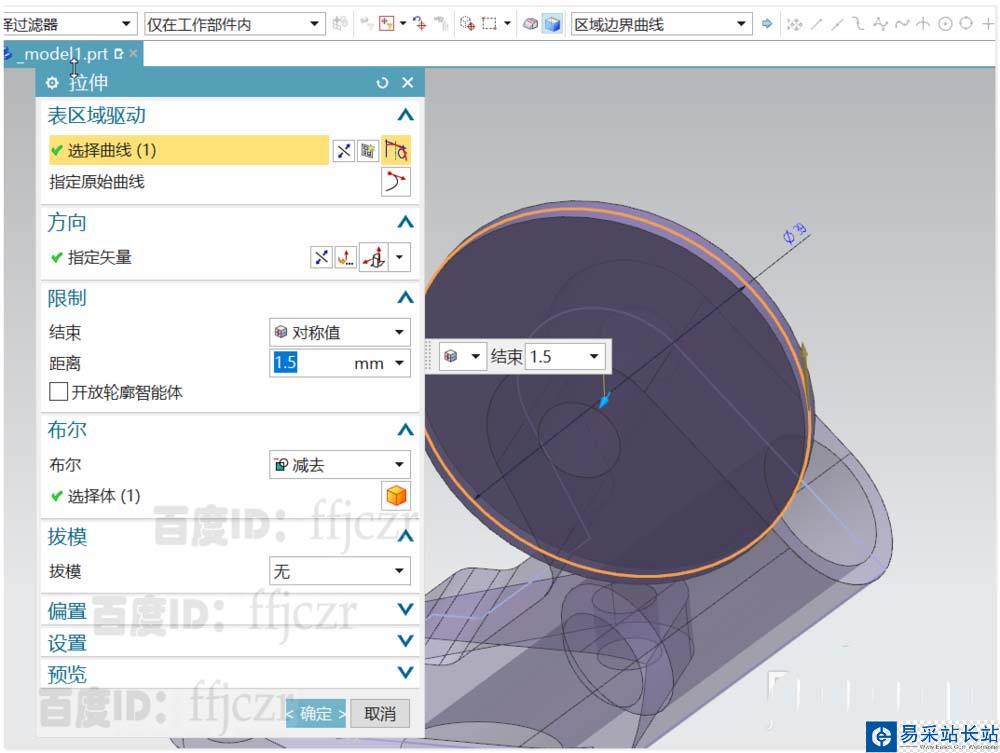

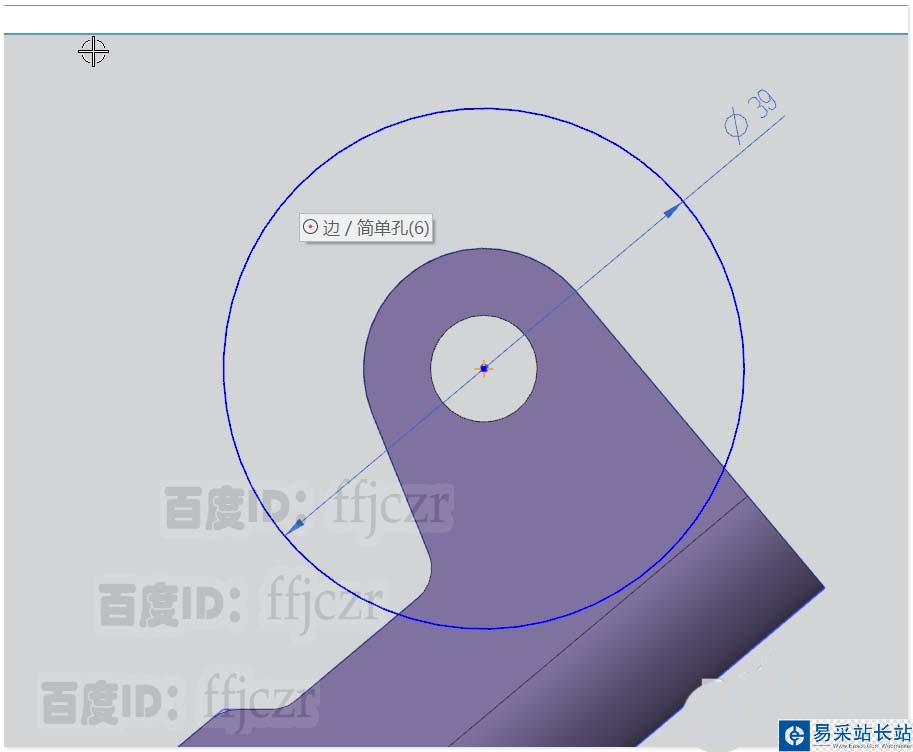

7、對斜柱開槽。選用拉伸命令，以XZ面為劃繪平面，在草繪模式中以斜柱耳朵的圓心為定位點，繪出一個直徑為39的圓形。回到拉伸對話框，進行對稱拉伸1.5，并用布爾 求差；得到斜柱的開槽效果。整個模型完成。

以上就是ug中建模斜柱連接座零件的教程，希望大家喜歡，請繼續關注錯新站長站。
