creo角度偏移在裝配約束中很少用。下具體該怎么使用呢？下面我們就來看看詳細的教程。

軟件名稱：PTC CREO 4.0 M030 官方中文特別版(附破解文件+許可證+安裝教程) 64位軟件大?。?.86GB更新時間：2017-09-26

1、打開creo4.0軟件，創建一個裝配文件。（具體方法參考引用的經驗）

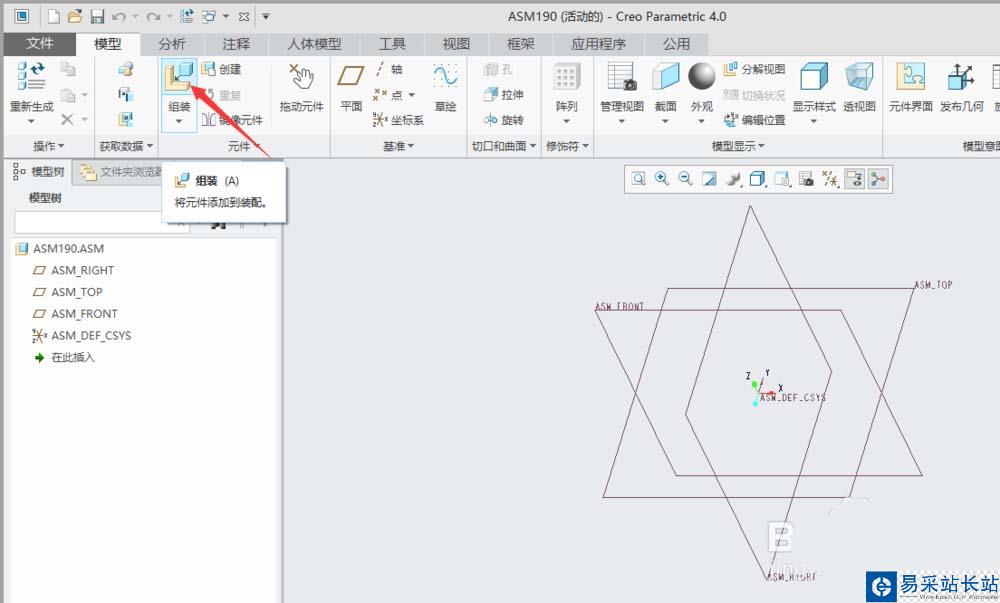

2、單擊“模型”功能選項卡“件區”域中的“組裝”。彈出“打開”對話框。

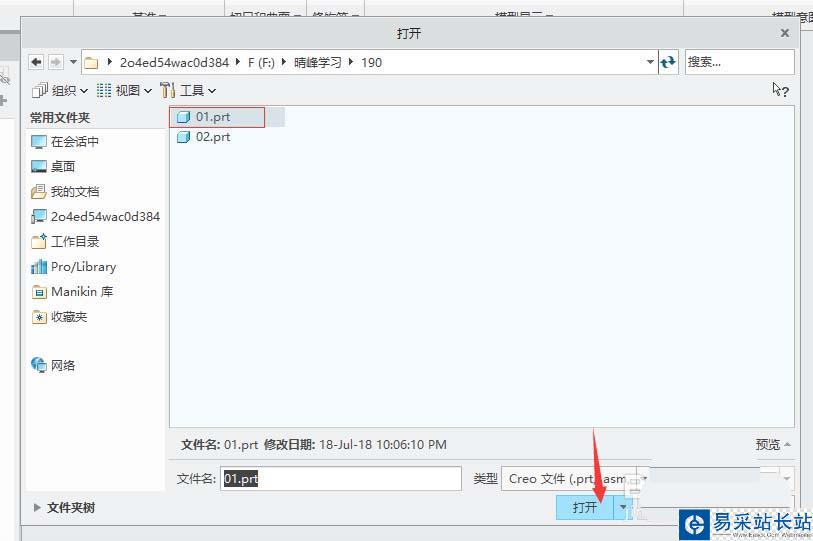

3、在“打開”對話框中找到選中要組裝的零件名稱（比如下圖中的"01.prt"），單擊“打開”。

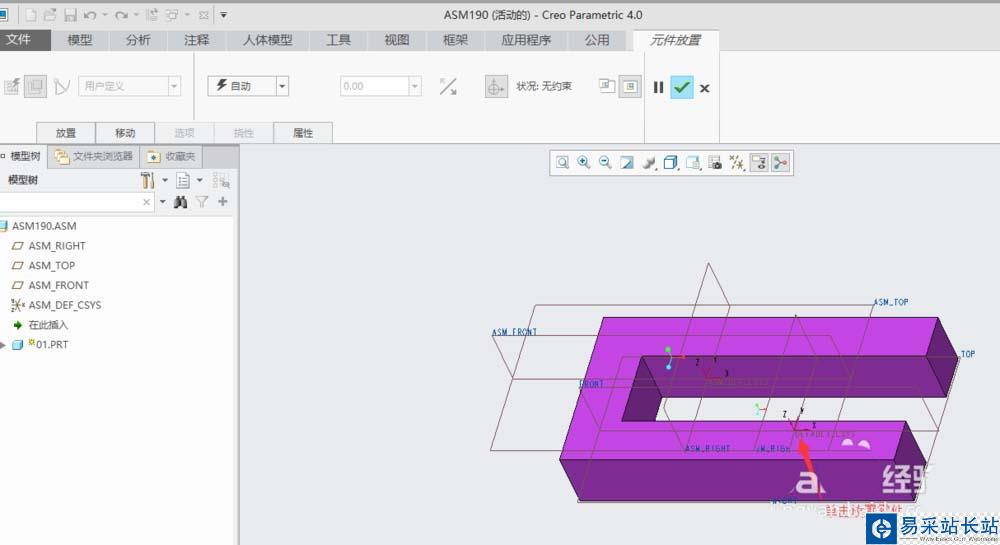

4、在繪圖窗口中單擊一點放置模型。

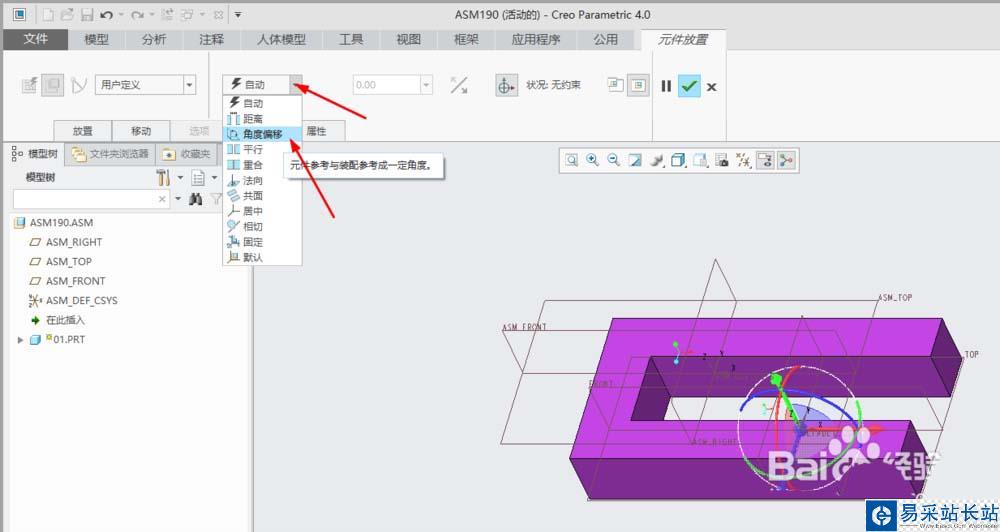

5、在“元件放置”操作板中把約束類型選擇“角度偏移”。

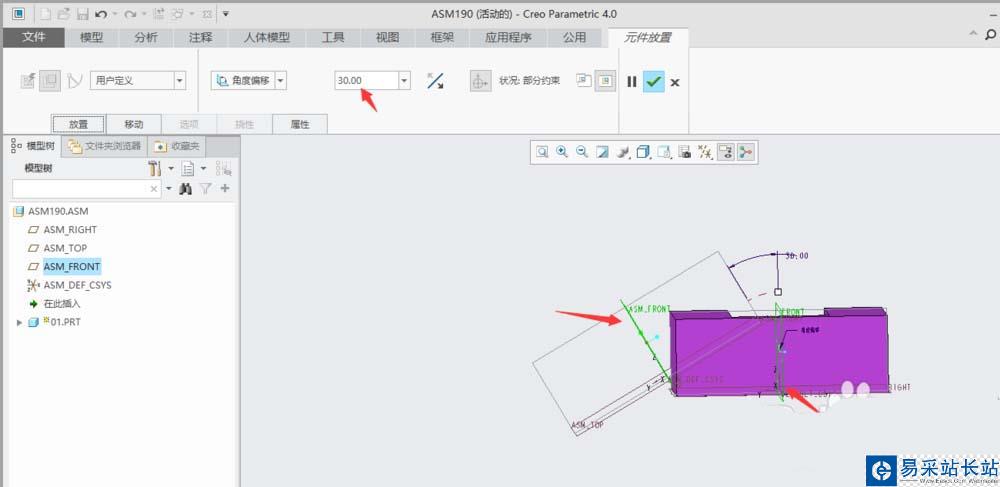

6、單擊”ASM_FRONT“和”FRONT“兩個基準面，將偏移角度設置為30度。

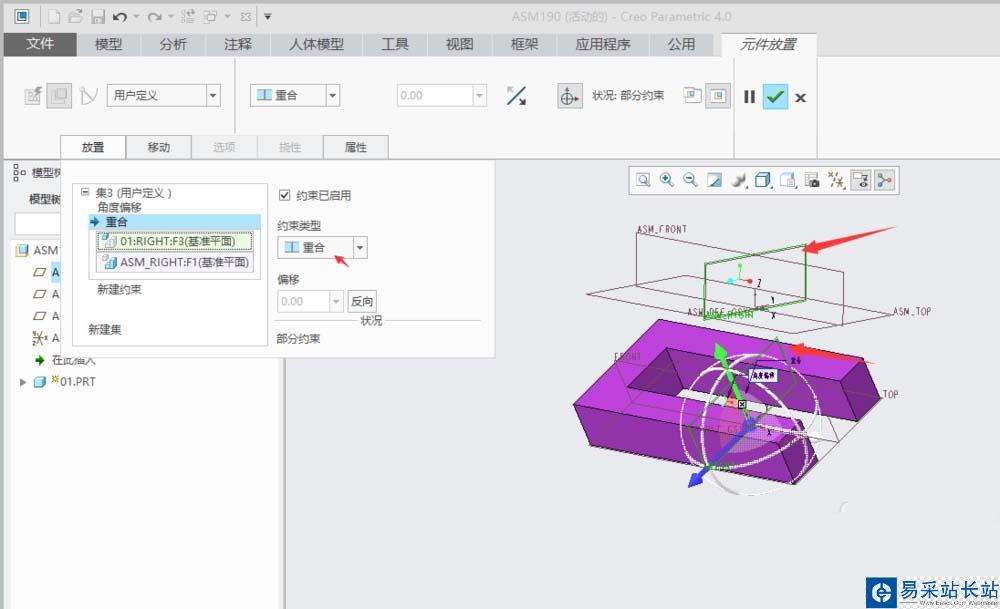

7、由于只有一個角度偏移約束零件不能被完成約束，下面添加其它約束。新建一個約束，約束類型設為“重合”，單擊”ASM_RIGHT“和”RIGHT“兩個基準面。

8、新建一個約束，約束類型設為“重合”，單擊”ASM_TOP“基準面和”PNT0“基準點。

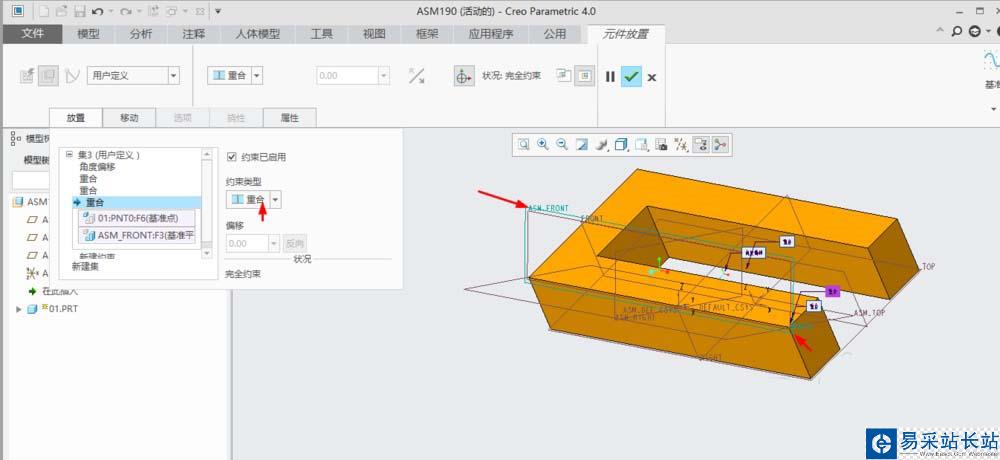

9、新建一個約束，約束類型設為“重合”，單擊”ASM_FRONT“基準面和”PNT0“基準點。

10、通過以上4組約束后，零件”01.PRT“完成被約束，單擊“元件放置”操作板中的“確定”按鈕，完成零件裝配。

以上就是creo4.0角度偏移的使用方法，希望大家喜歡，請繼續關注錯新站長站。
