CATIA中繪制三維零件很簡單，今天我們就來介紹關于CATIA中盒體命令的使用方法，請看下文詳細介紹。

軟件名稱：CATIA V5-6R2013 32位 簡體中文特別版(附安裝破解教程)軟件大?。?.63GB更新時間：2017-06-22

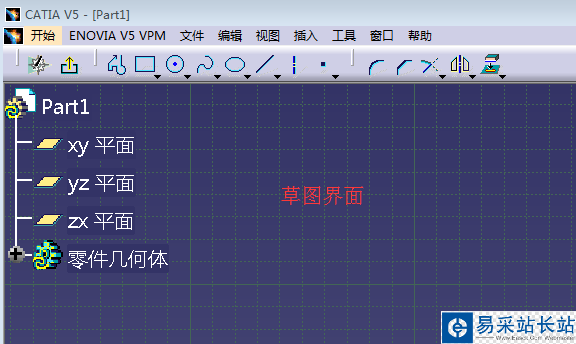

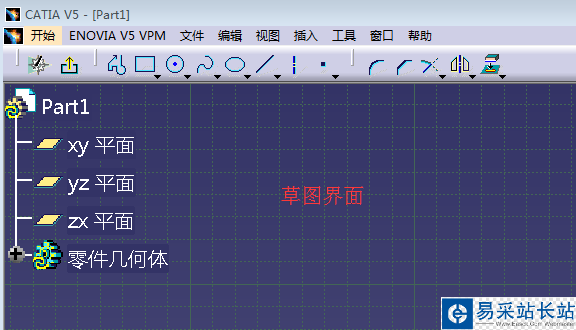

1、打開CATIA，進入建模操作界面，然后依據我們之前講述的方法進入草圖操作界面

2、進入草圖界面，我們首先繪制一個長方體，在長方體的基礎上進行盒體應用

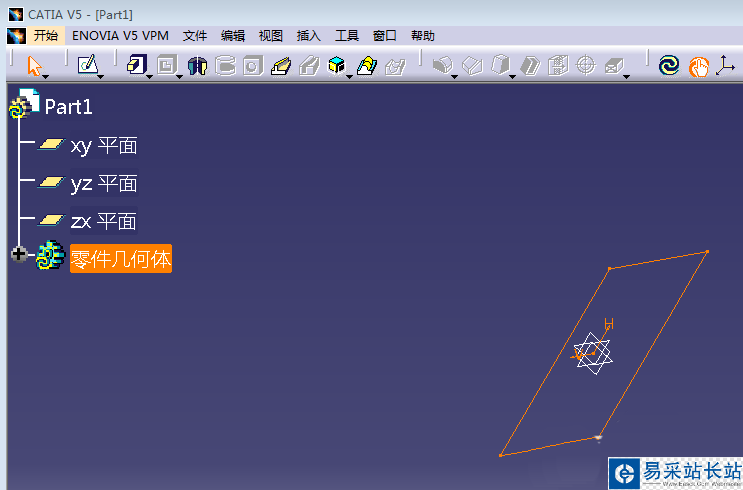

3、在草圖界面繪制長方形，然后退出草圖，回到建模界面。

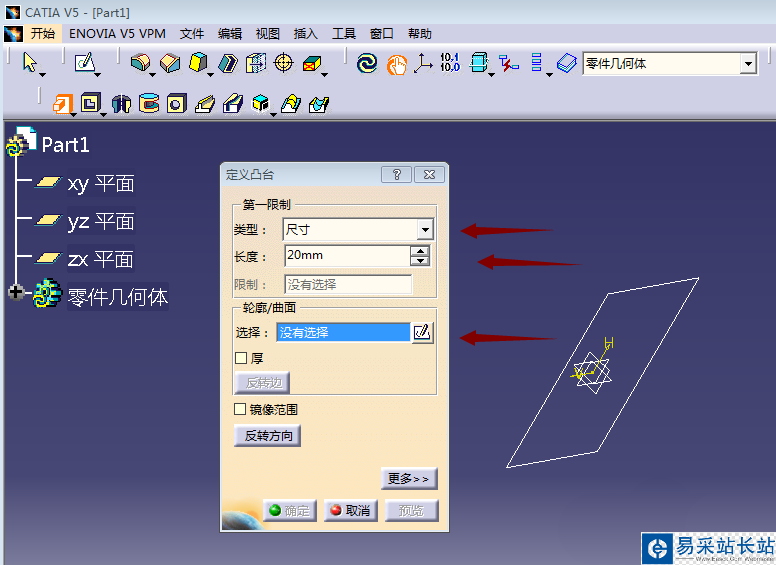

4、點擊凸臺命令，彈出定義凸臺對話框。類型下拉菜單里面常用到尺寸、直到下一個，長度即凸臺的厚度，輪廓曲線即我們剛完成的草圖

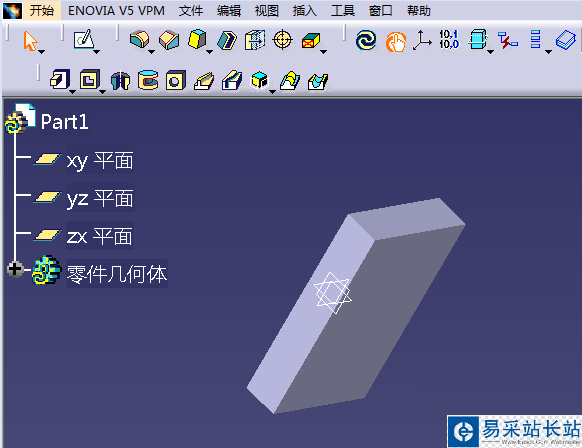

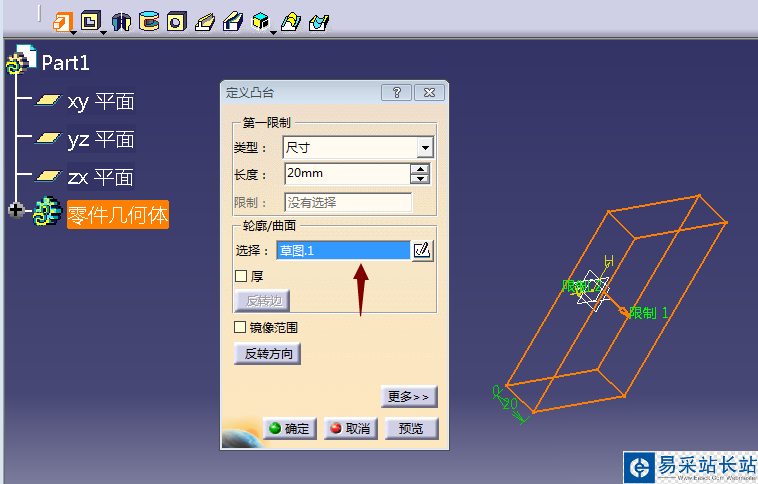

5、點擊輪廓曲線下方的選擇對話框后選擇我們繪制好的草圖，呈現出凸臺的預覽狀態，點擊確定，長方形凸臺繪制完成

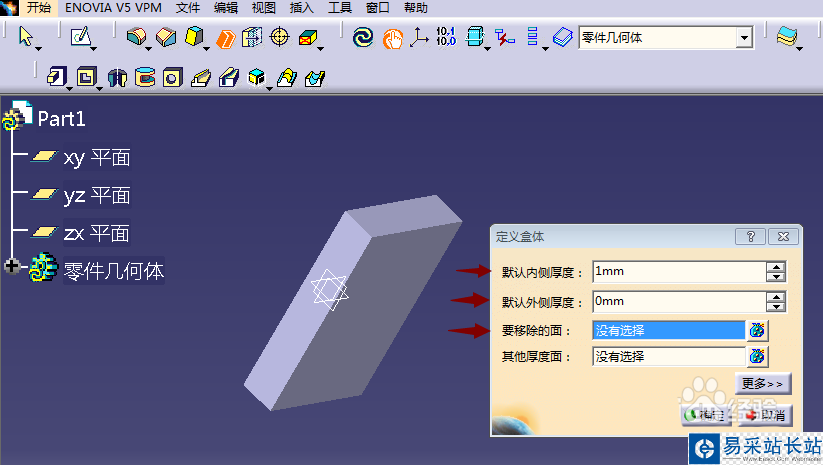

6、然后通過路徑：插入-修飾特征-盒體，找到盒體命令點擊盒體命令，彈出定義盒體對話框，內側厚度、外側厚度都是指抽殼之后剩余的壁厚，如果兩個對話框都填寫了數值，則最終剩余壁厚度為兩個數值之和；去除的面即從哪個面開始抽殼

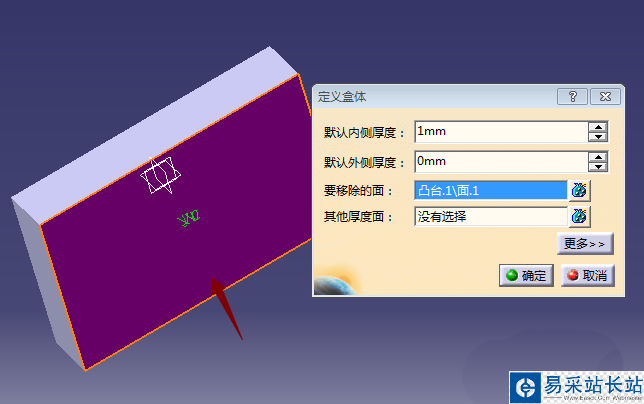

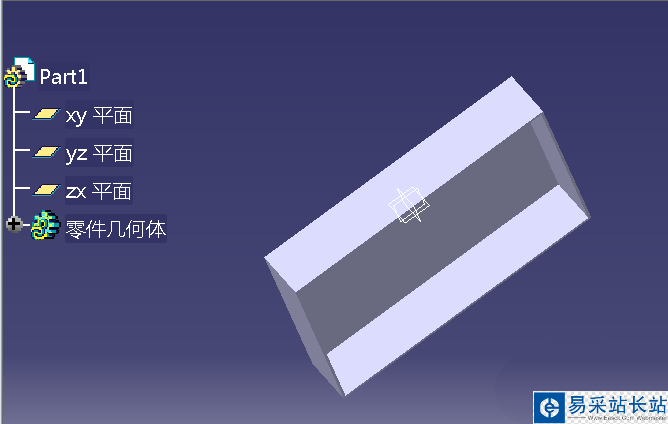

7、選擇要移除的面，被選擇的面呈現紫色，之后點擊確定完成盒體的抽殼操作

以上就是CATIA盒體命令的使用方法，希望大家喜歡，請繼續關注錯新站長站。
