CAXA中繪制的圖形想要曲線陣列，該怎么實現呢？下面我們就來看看詳細的教程。

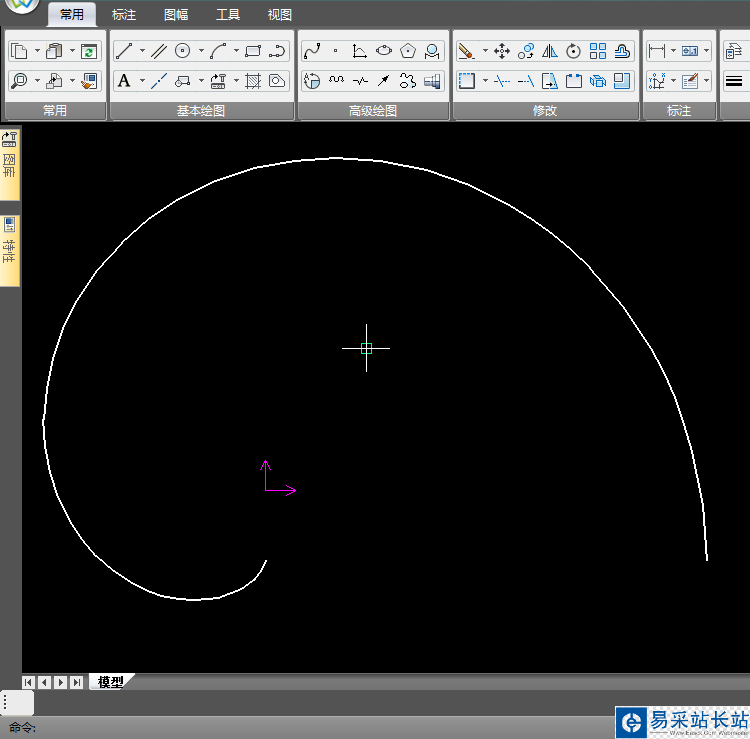

1、首先打開caxa軟件，繪制一條曲線，直線、圓弧、橢圓、樣條等等都可以；
2、接著繪制要陣列的圖集，這里使用矩形命令繪制一個小的正方形作為演示，以曲線端點為中心繪制正方形；

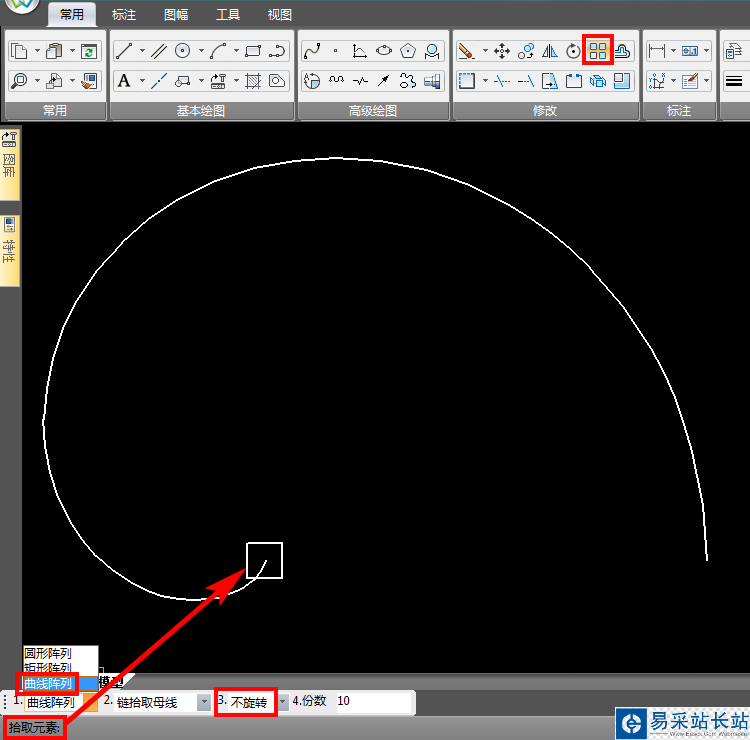

3、點擊陣列命令，左下方第1個選項選擇“曲線陣列”，第3項選擇“不旋轉”，份數10份，該命令第1步拾取元素，即選擇要陣列的圖形，選擇結束，右鍵確認；
4、第2步選擇基點，最好是選擇繪制陣列圖集的曲線端點，防止出錯；
5、然后拾取母線，即陣列的軌跡，可以選擇單個拾取或者鏈拾取；

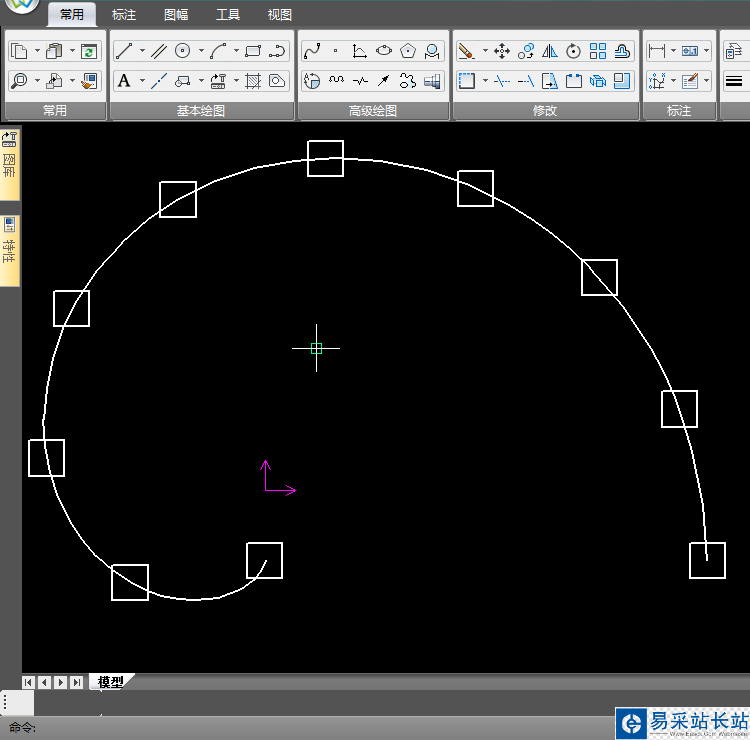

6、點擊母線以后，出現如圖效果，可以看出正方形的方向都是一致的，只是位置隨著曲線變化；

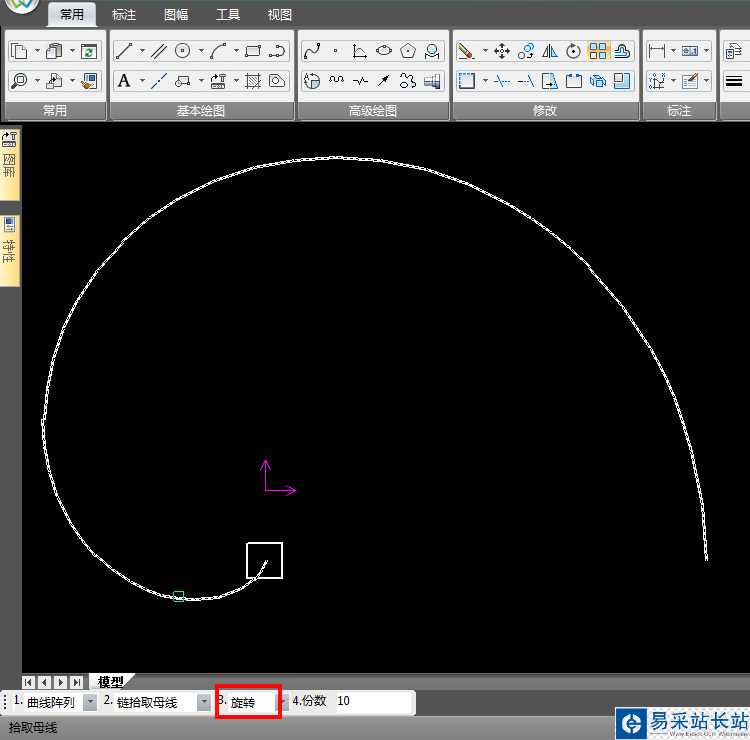

7、如果在使用曲線陣列命令時選擇“旋轉”，正方形的方向是會隨著曲線的法線方向改變的，效果如圖；
以上就是CAXA中曲線陣列的使用方法，希望大家喜歡，請繼續關注錯新站長站。
