UG12.0中想要創建固定軸座零件，該怎么創建這個零件呢？下面我們就來看看詳細的教程。

軟件名稱：Siemens PLM NX 12.0.0 64位 簡體中文特別版(附破解文件+安裝教程)軟件大?。?.15GB更新時間：2017-11-01

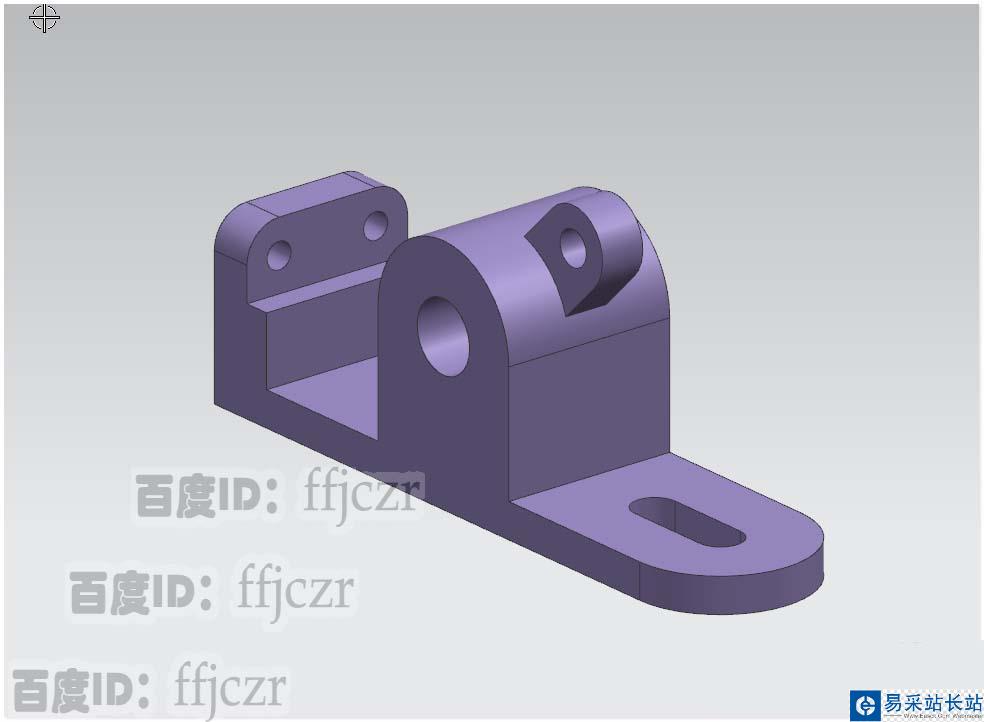

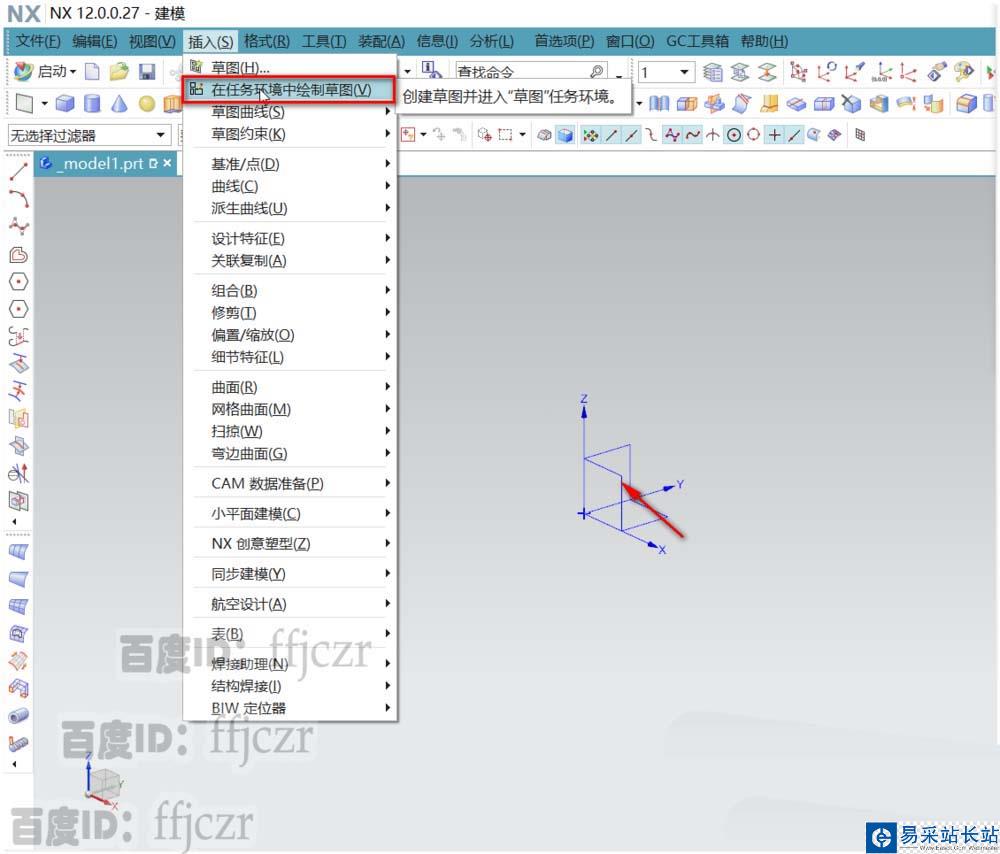

1、該配件的主體結構為一個拉伸體。可以先繪制出拉伸體的截面線。再分別用拉伸進行不同厚度的拉伸，從面得到相要的基礎模型。首先選用在任務環境下創建草圖，以XZ面為草圖繪制平面。在草繪中先用輪廓線繪出大概結構。

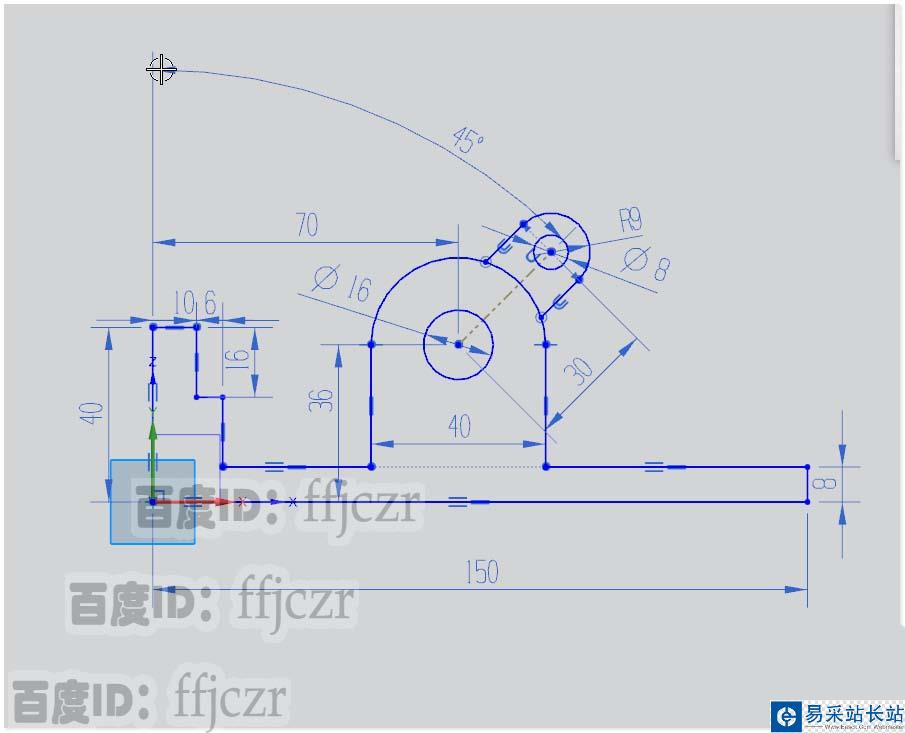

2、根據圖紙，標注相應尺寸，對截面線進行相應約束。最終繪出完全約束的草圖。詳細數值參考所給圖。

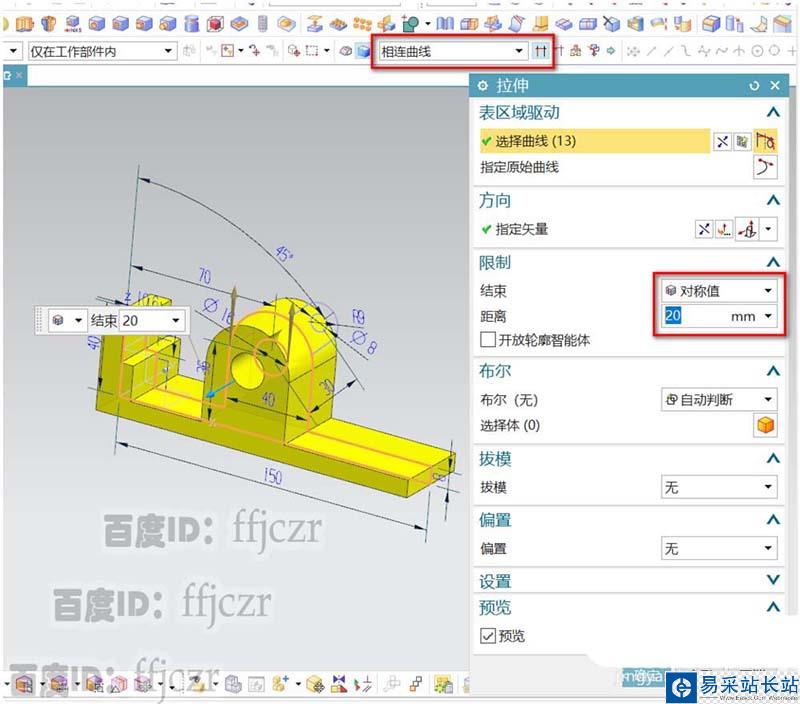

3、完成草圖，選用拉伸命令；將選擇模式改為相連曲線，并激活在相交處停止； 按圖選擇最大的輪廓線和中間的圓為這次拉伸的截面線，進行對稱拉伸，值為20.確定后完成。

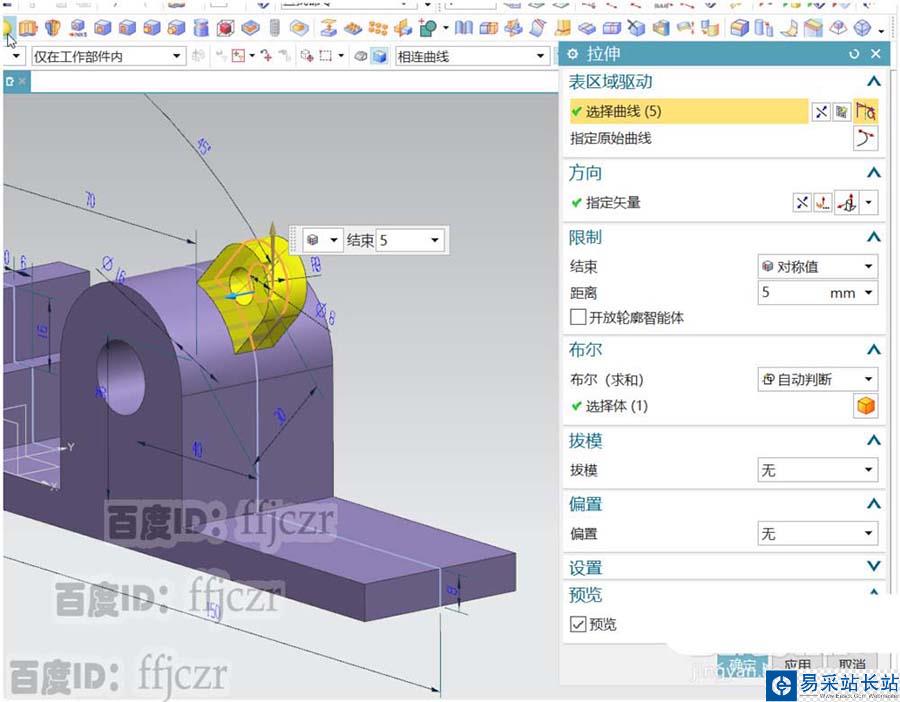

4、再次選用拉伸命令，保持上次的選擇模式；這次選擇的曲線是截面線中的一部分曲線，同樣選用對稱拉伸，值為5；并勾選布爾求和使其與上步的主體合并成一體。

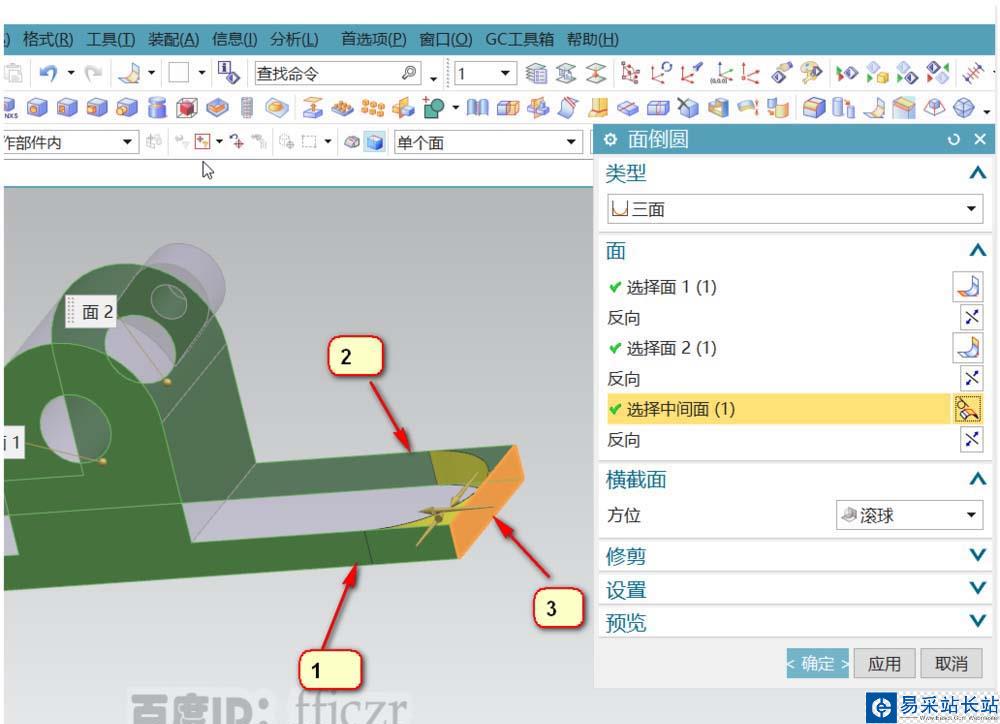

5、主體完成了，下面對細節的添加；選用三面倒圓命令，將圖中所示的端面倒成完全圓角。

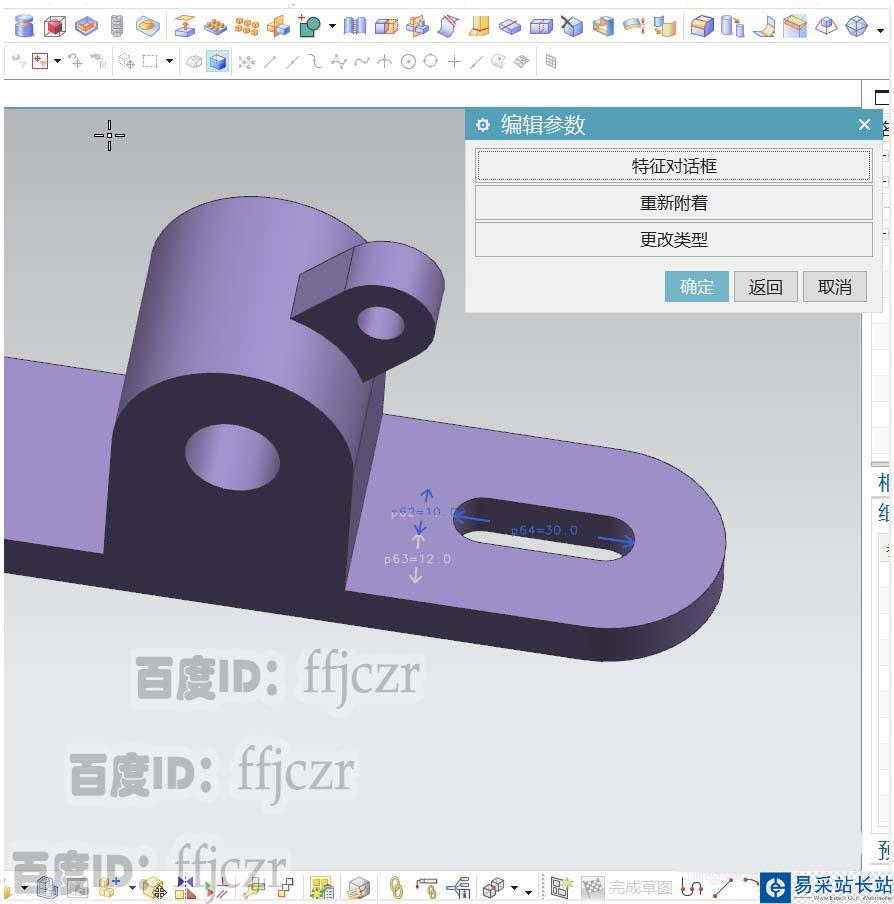

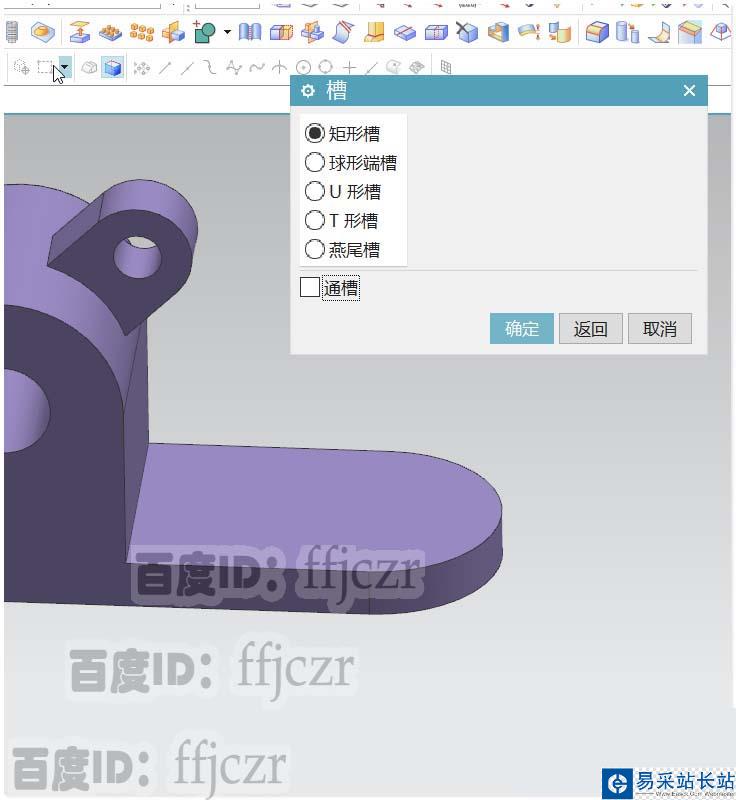

6、選用鍵命令，在圖示位置創建一個通孔的矩形鍵槽，長30寬10厚12。對鍵槽進行定位時，選用線落在線上將鍵槽的長軸中心線與X軸共線，選用點到點將主體的完全圓角圓心與鍵槽一端的圓心重合；最后得到鍵槽的結構。

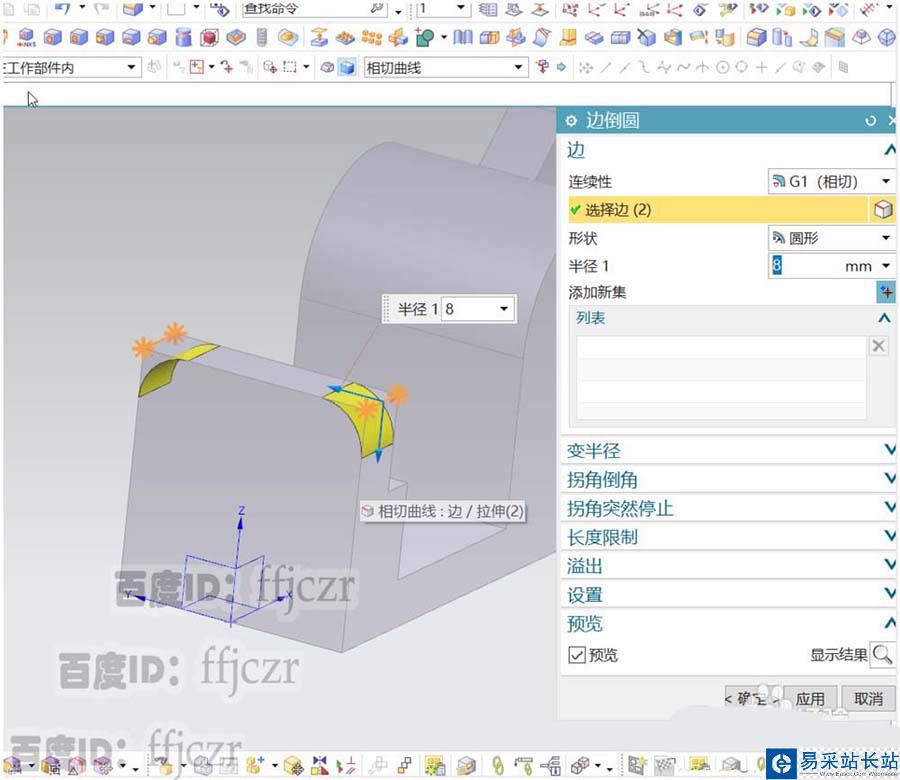

7、為主體的另一端倒R8的圓角，并利用倒圓角的圓心進行開孔。開孔直徑為6.得到最終模型。

以上就是ug創建固定軸座模型的方法，希望大家喜歡，請繼續關注錯新站長站。
