UG中的視圖是傾斜的，想要擺正方向，該怎么調整視圖的方向呢？下面我們就來看看詳細的教程。

軟件名稱：ug nx 9.0正式版 64位 簡體中文特別版(附破解文件+安裝破解教程)軟件大?。?.92GB更新時間：2017-08-28

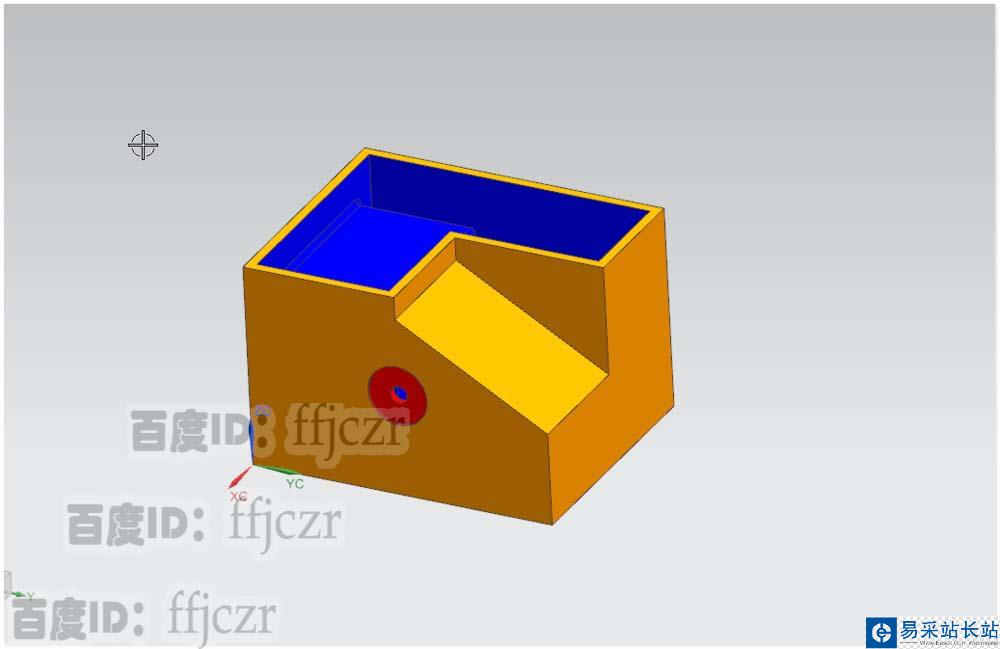

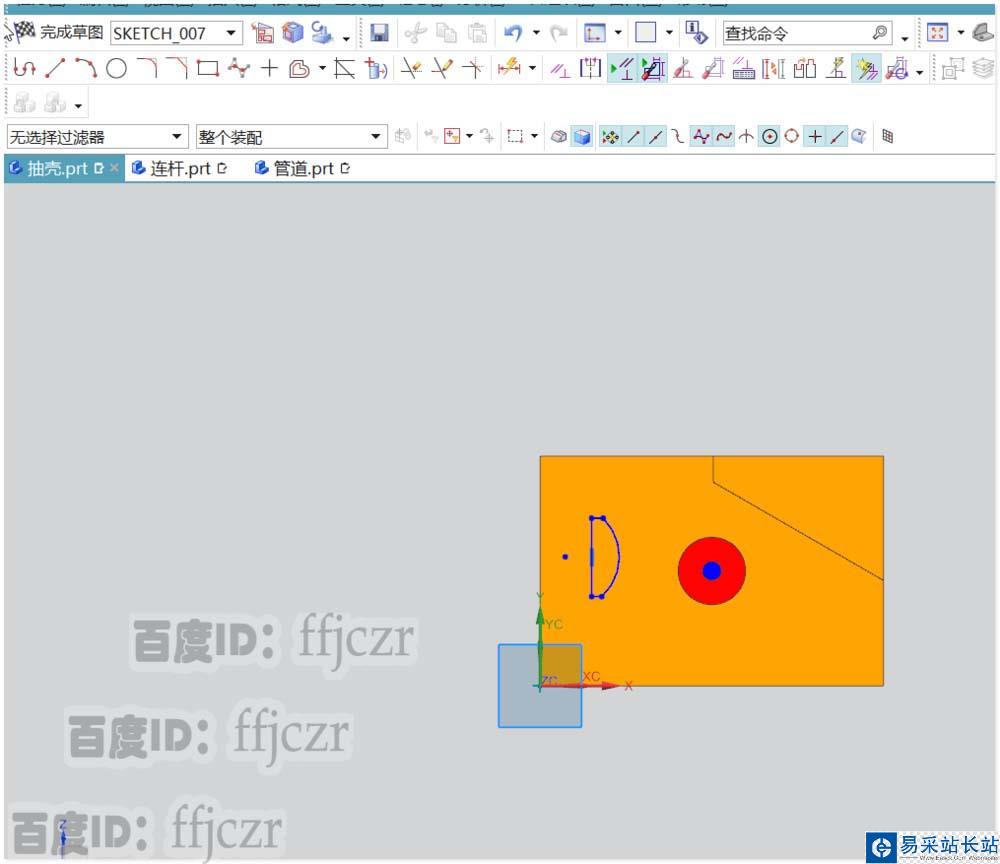

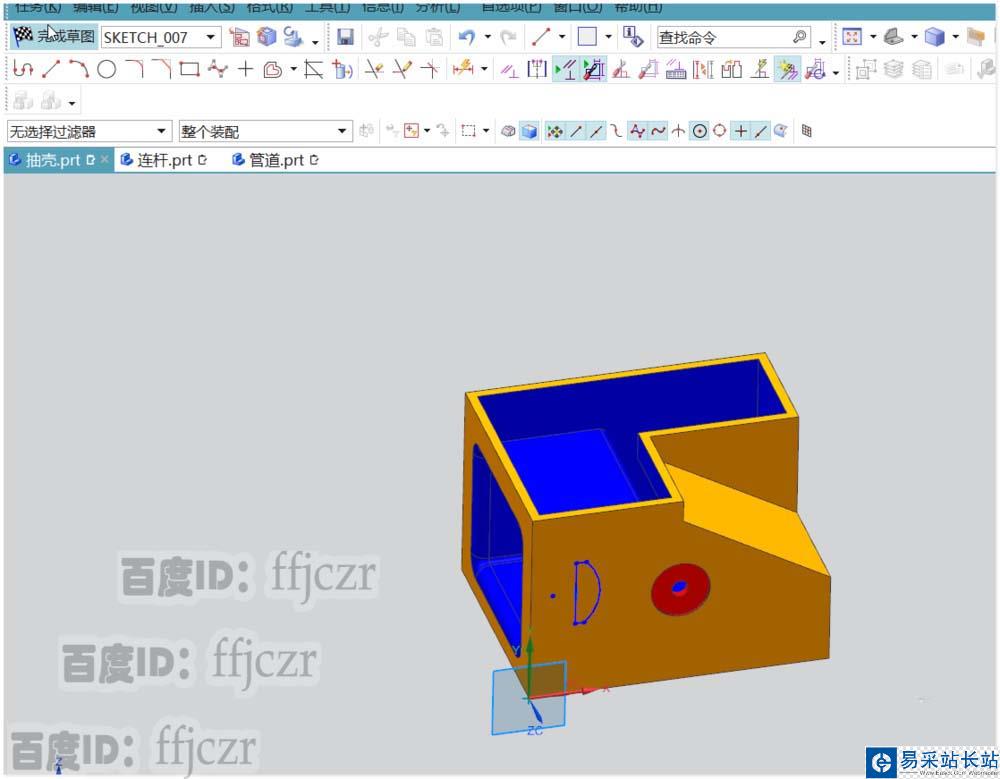

1、選用之前建好的一個模型來說明.要在圖示的面上繪制截面線，結果不小心鼠標將平面拖成了三維空間了，怎么辦？只要用鼠標將視圖調整到大致位置后，按F8就可以將視圖擺正了。

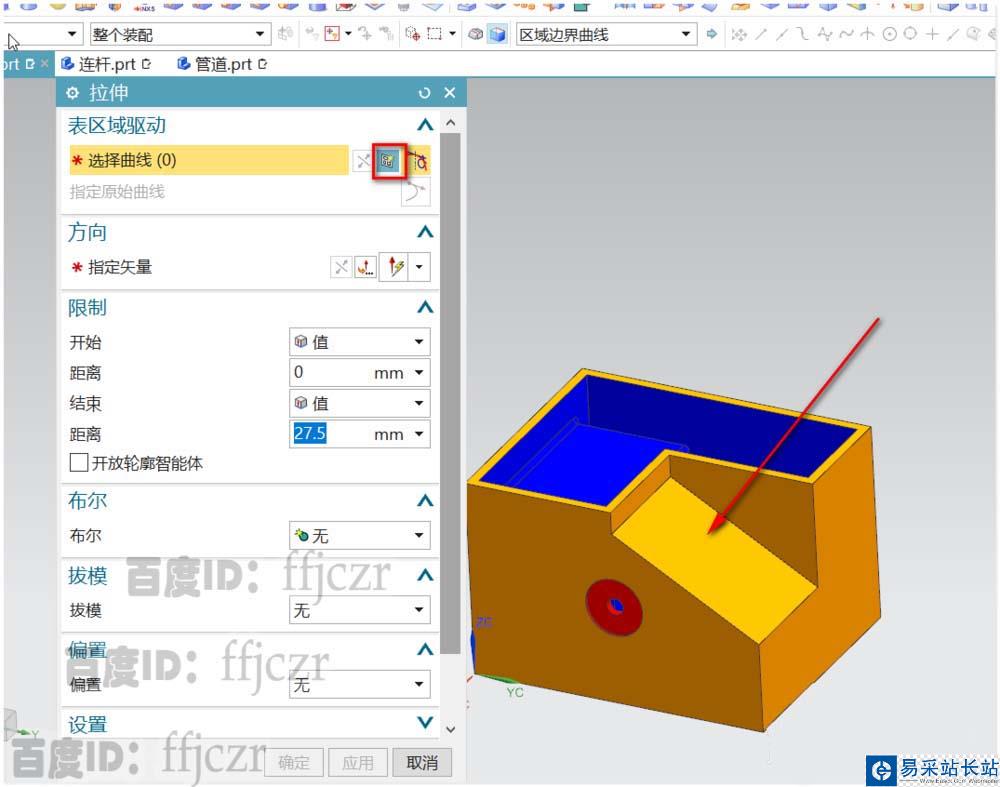

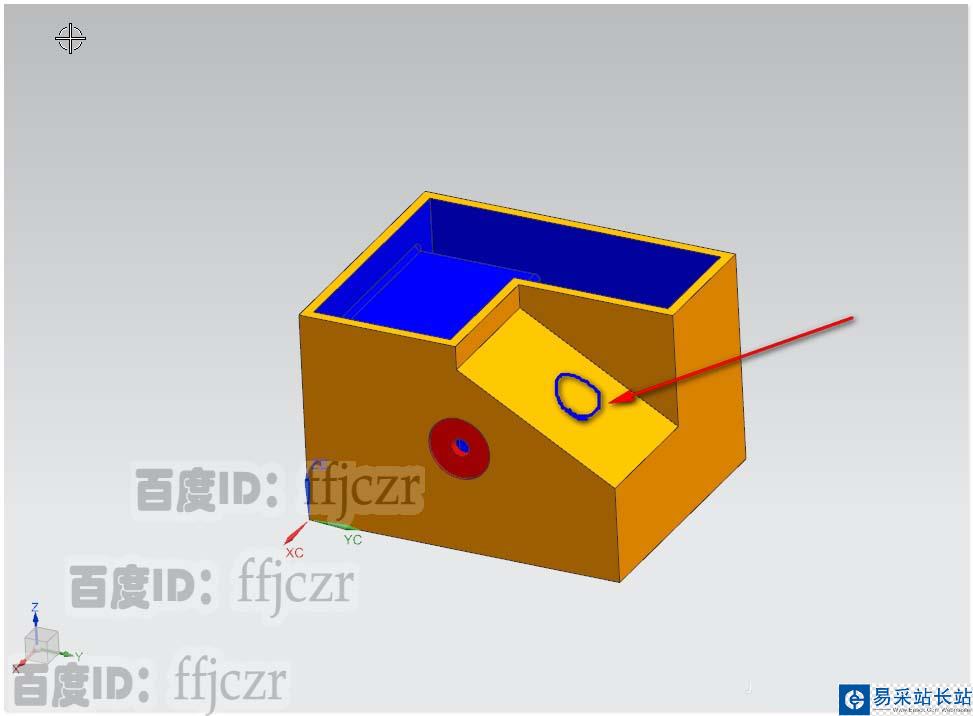

2、上面是對正規視圖來說的。下面的例子就較為特殊了，假如，想要在圖示的斜面上創建一拉伸特征。那要怎么做？

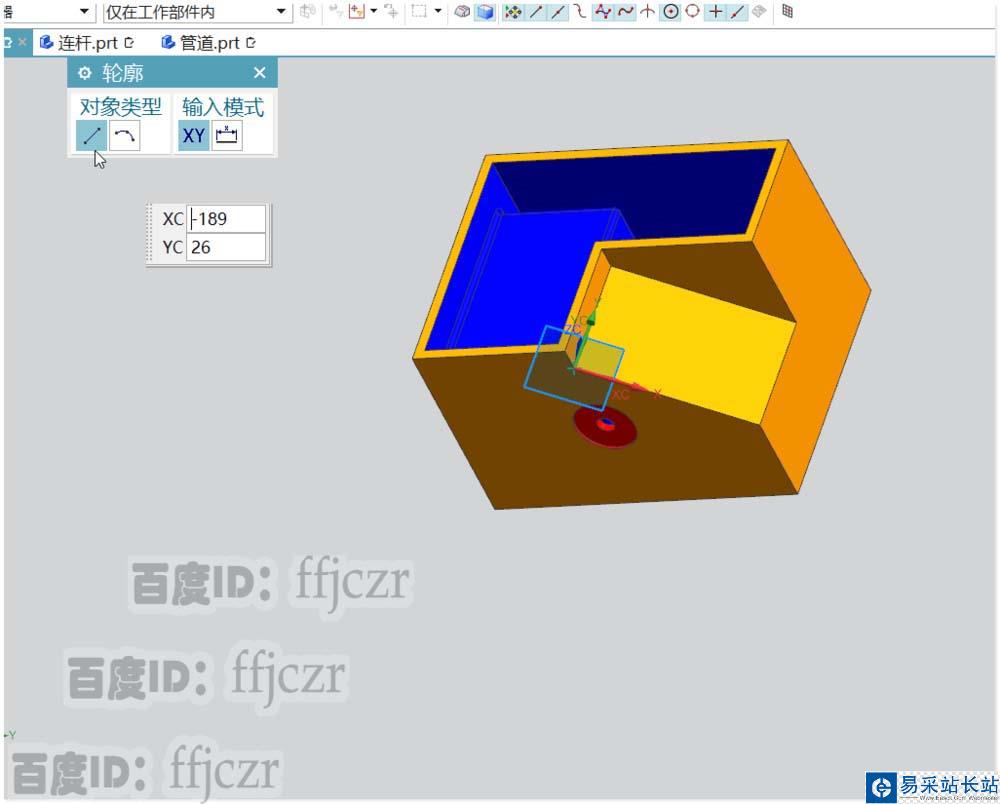

3、當然是選用拉伸命令，給拉伸繪制截面線了。點中所示的斜面，軟件自動創建一個合適的基準坐標進入到草繪模式中，可以開始繪制截面線了。但一不小心，按著鼠標的手將草繪平面給拉動了；成了三維空間！

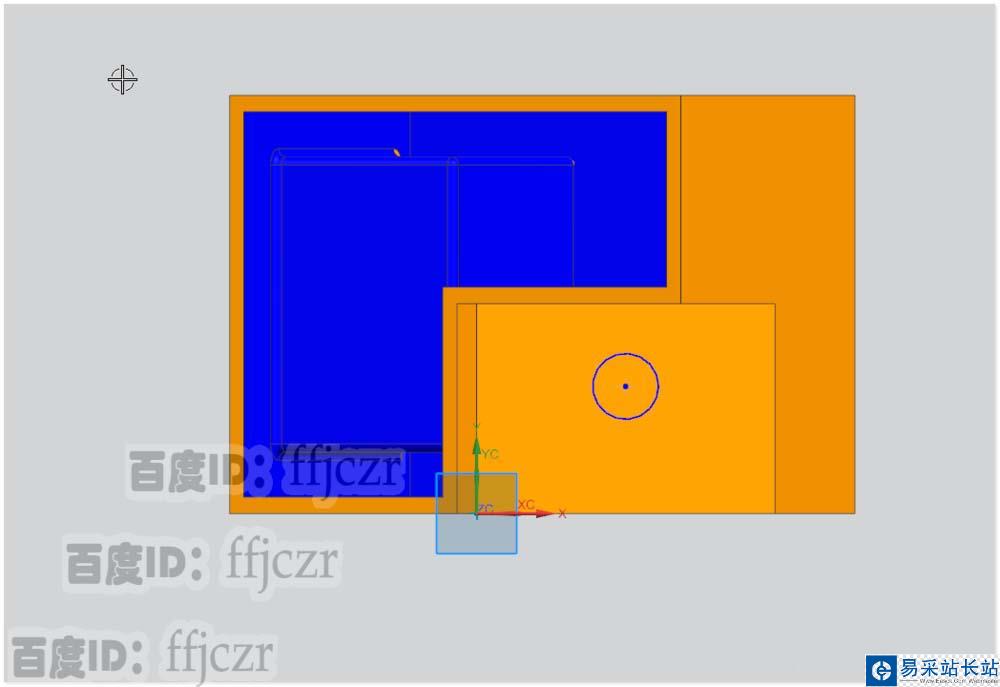

4、直接不理它也是可以在這三維空間中完成草繪的，但會比較麻煩了。怎么辦？按F8，模型可以擺正成各種視圖。但剛才使用的草繪不在常規視圖中呀?？磾[正的俯視視圖，繪出的圓看上去是橢形的。這明顯不是相要的結果！

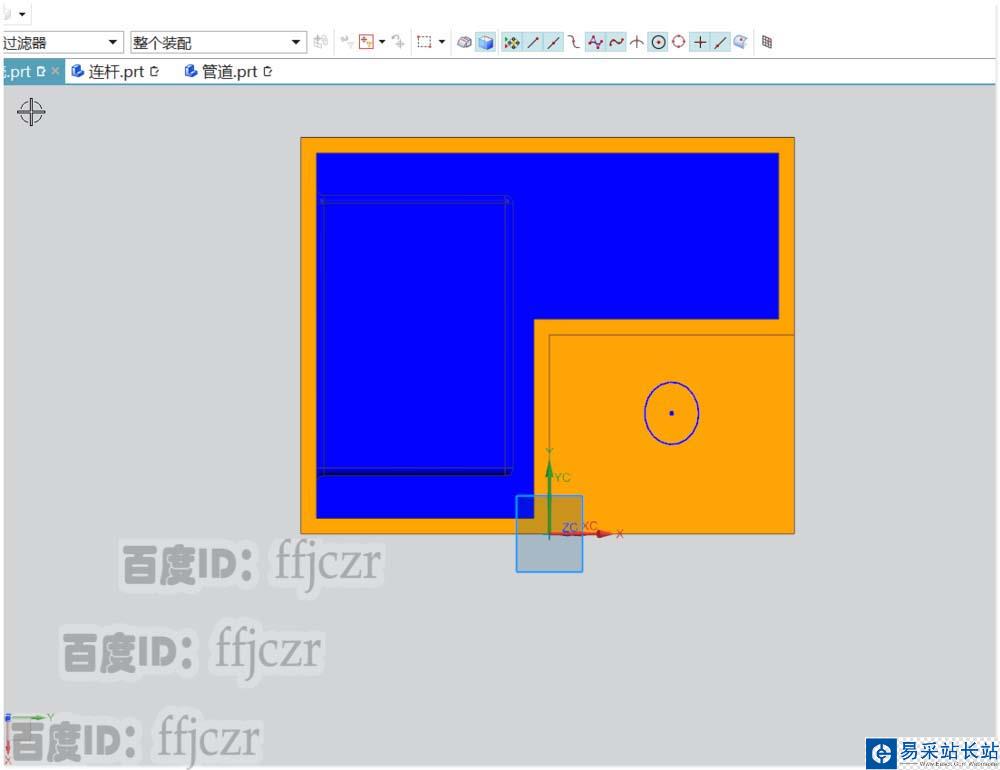

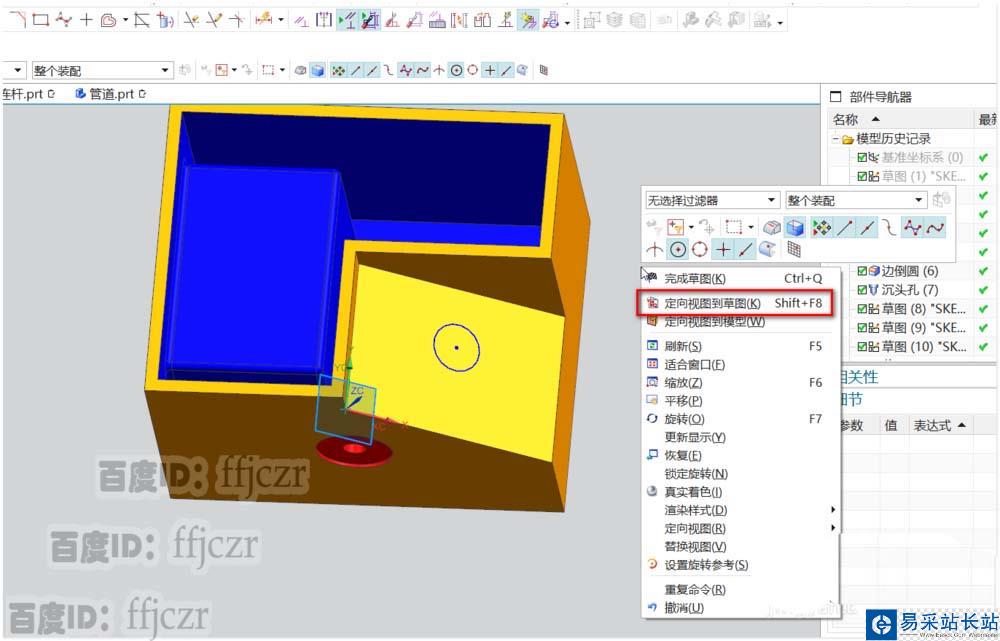

5、怎么辦？鼠標在工作區內點右鍵，在彈出的對話框中選“定向視圖到草圖”。這回擺正的就是想要的視圖！

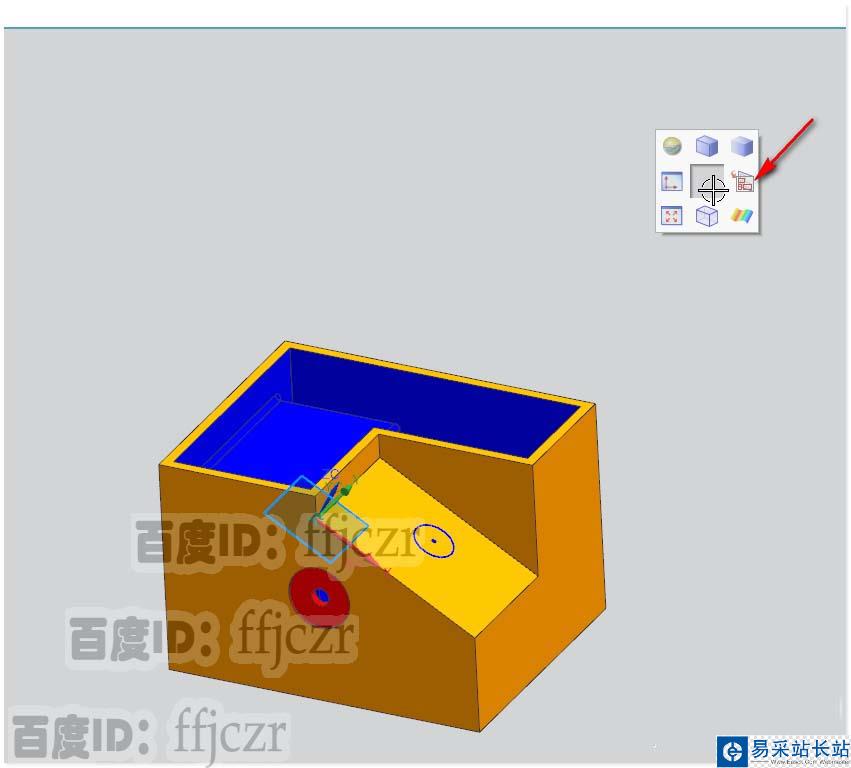

6、當然，UG新加的熱盒鍵也是可以實定向視圖到草圖的，鼠標右鍵在工作區內點著不松手二秒，會彈出一個快捷選擇的熱盒區，選中默認中右邊的“定向視圖到草圖”即可回到草繪視圖中。使用組合快捷鍵也是可以的：Shift+F8.

以上就是ug調正視圖方向的教程，希望大家喜歡，請繼續關注錯新站長站。
