creo4.0中想要創建族表，該怎么創建呢？下面我們就來看看詳細的教程。

軟件名稱：PTC CREO 4.0 M030 官方中文特別版(附破解文件+許可證+安裝教程) 64位軟件大?。?.86GB更新時間：2017-09-26

1、打開creo4.0，打開如下圖模型文件。

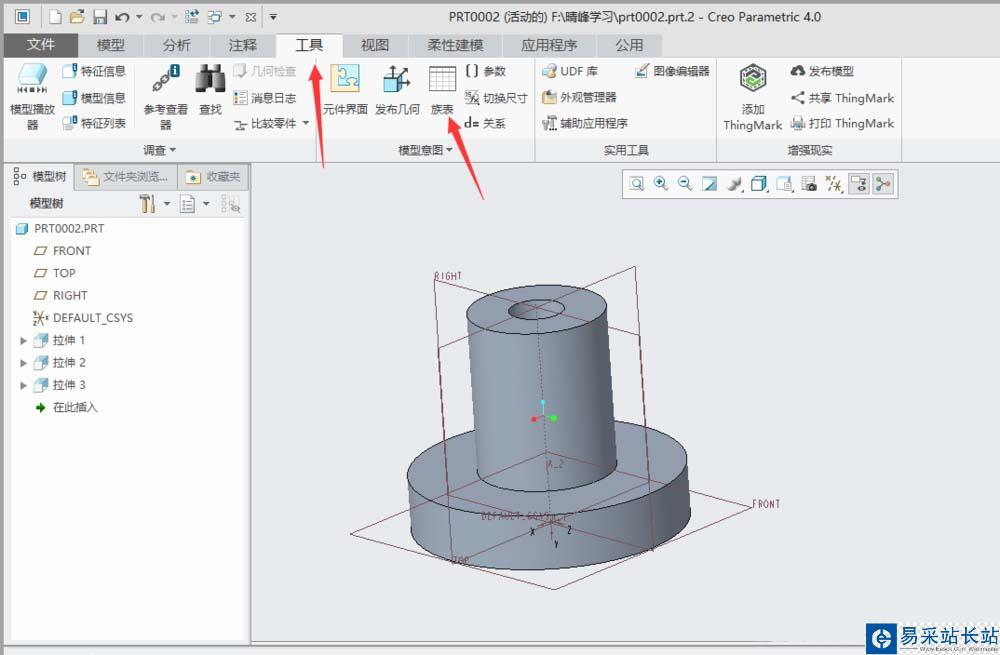

2、切換到“工具”功能選項。單擊模型意圖區域中的“族表”。

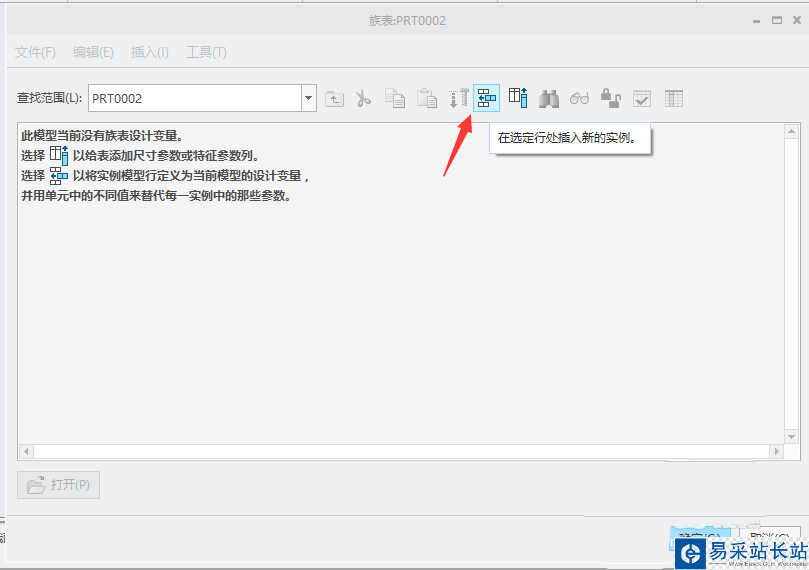

3、彈出“族表：PRT0002”對話框。（PRT0002是文件名稱），單擊“插入新的實例”命令。

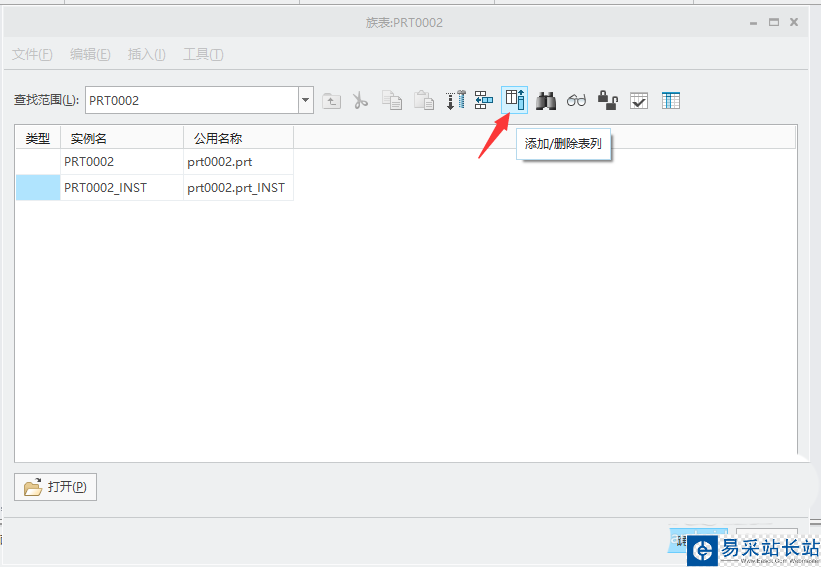

4、單擊“添加/刪除表列'命令。

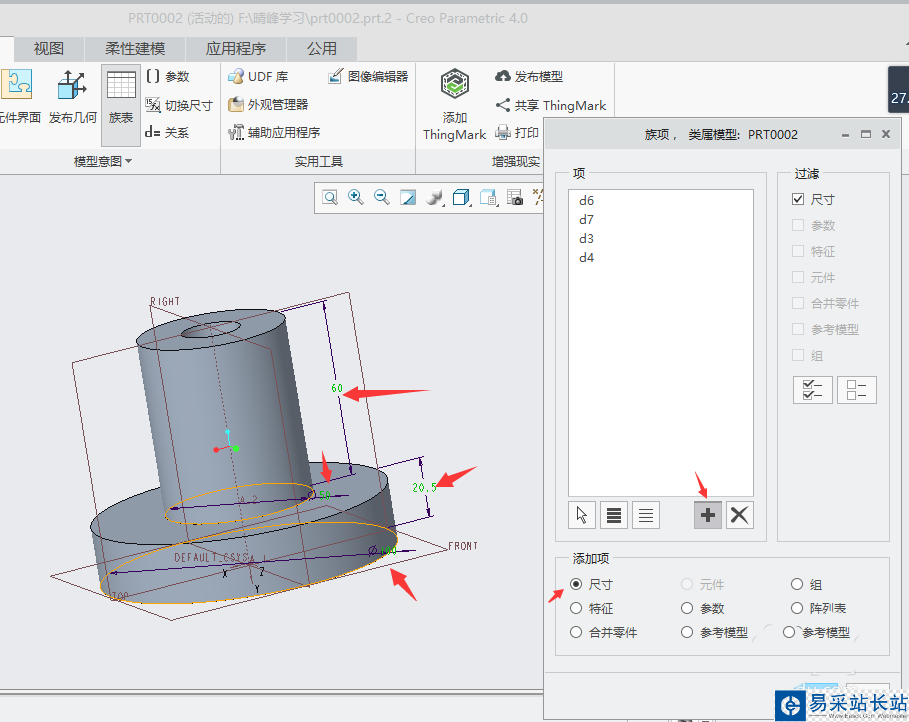

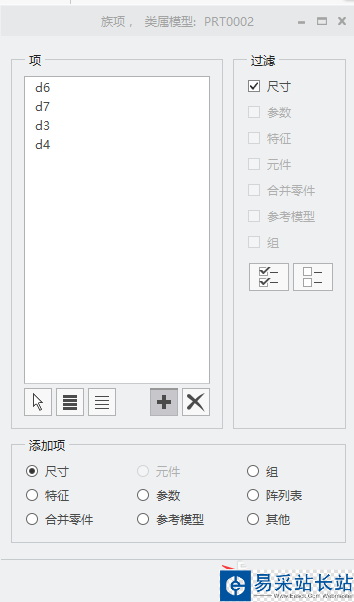

5、彈出”族項，類型模型：PRT0002“對話框。在”添加項“選中尺寸，單擊”添加“符號。單擊模型中的特征，會出現尺寸。單擊尺寸把尺寸添加到”族項，類型模型：PRT0002“對話框中的”項“

6、單擊”族項，類型模型：PRT0002“對話框中的”確定“。

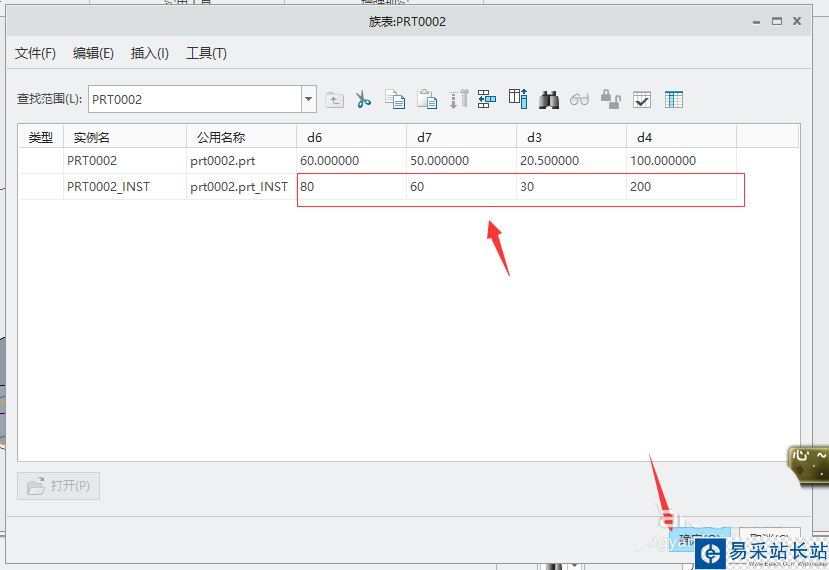

7、回到“族表：PRT0002”對話框，輸入實例PRT0002_INST的尺寸（比如：d6 尺寸為 80 ， d7 尺寸為60，d3 尺寸為30，d4 尺寸為200.），單擊“族表：PRT0002”對話框中的”確定“。

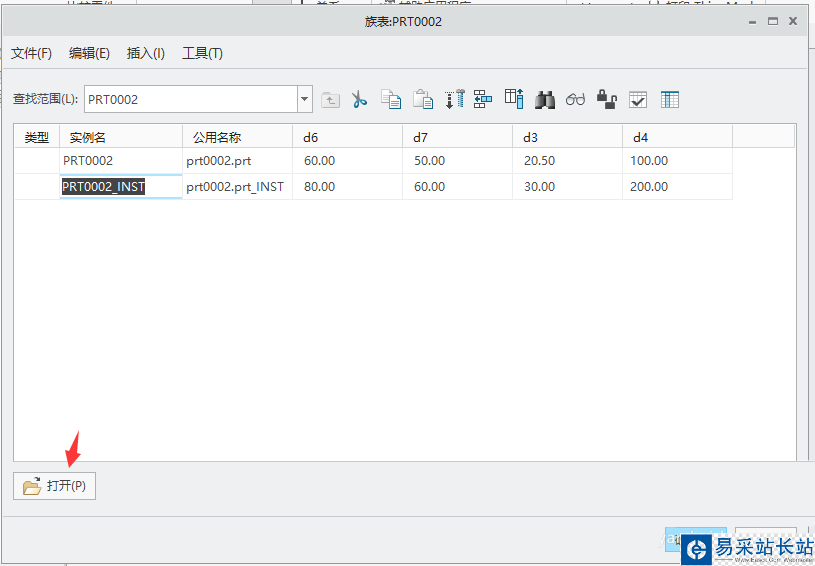

8、這樣就創建了族表，選中族表中的實例，然后單擊族表對話框中的”打開“就能打開實例。

以上就是creo4.0創建族表的教程，希望大家喜歡，請繼續關注錯新站長站。
