ug圖紙中裝配件投影剖視圖的時候，在眾多的組件中有的組件是不需要剖切的，該怎么不剖切其它組件呢？下面我們就來看看詳細的教程。

軟件名稱：UG NX5.0 簡體中文免費版(附破解補丁+安裝教程)軟件大小：1.26GB更新時間：2017-03-15

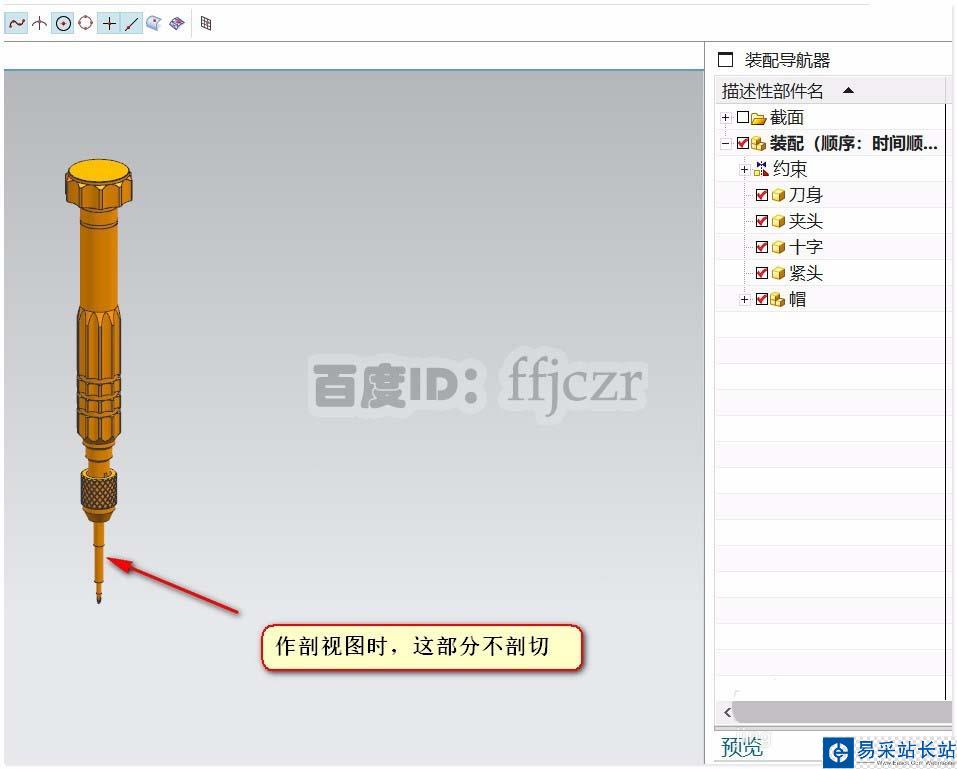

1、這里用一個簡單的裝配件來作說明。該裝配件為組合式螺絲刀，當對裝配件進行剖切時，刀頭部分是不用剖切出來的。

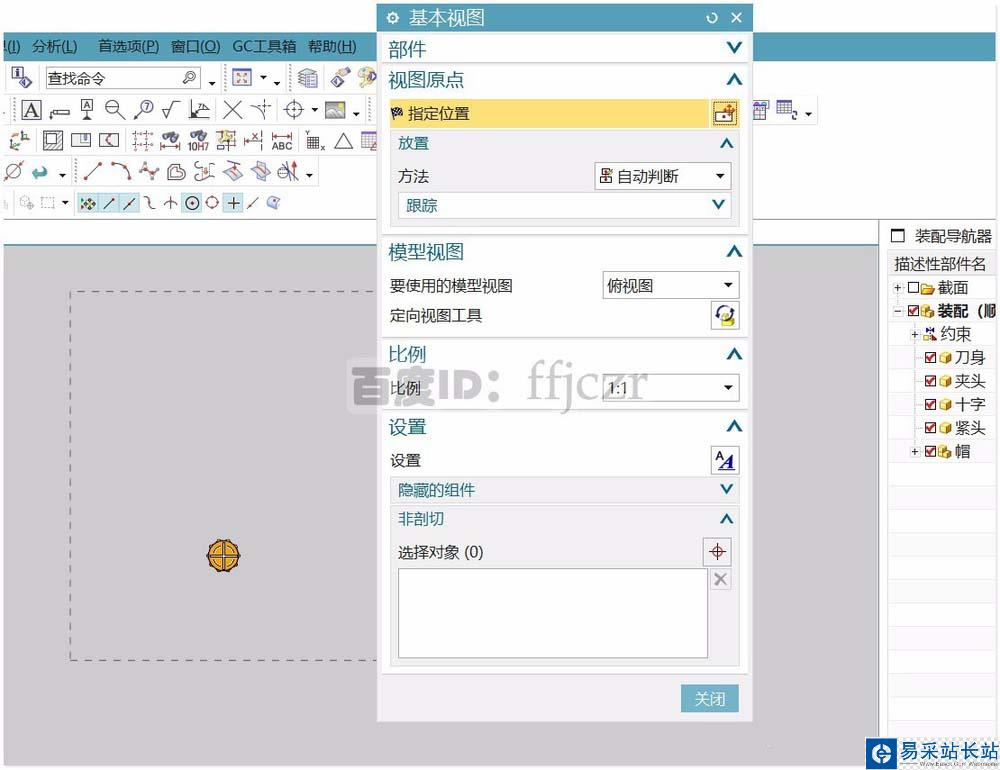

2、按“Crtl+Shift+D”進入工程制圖模式，先創建一個基本俯視圖。這里只作說明標題的內容，其它流程省略。

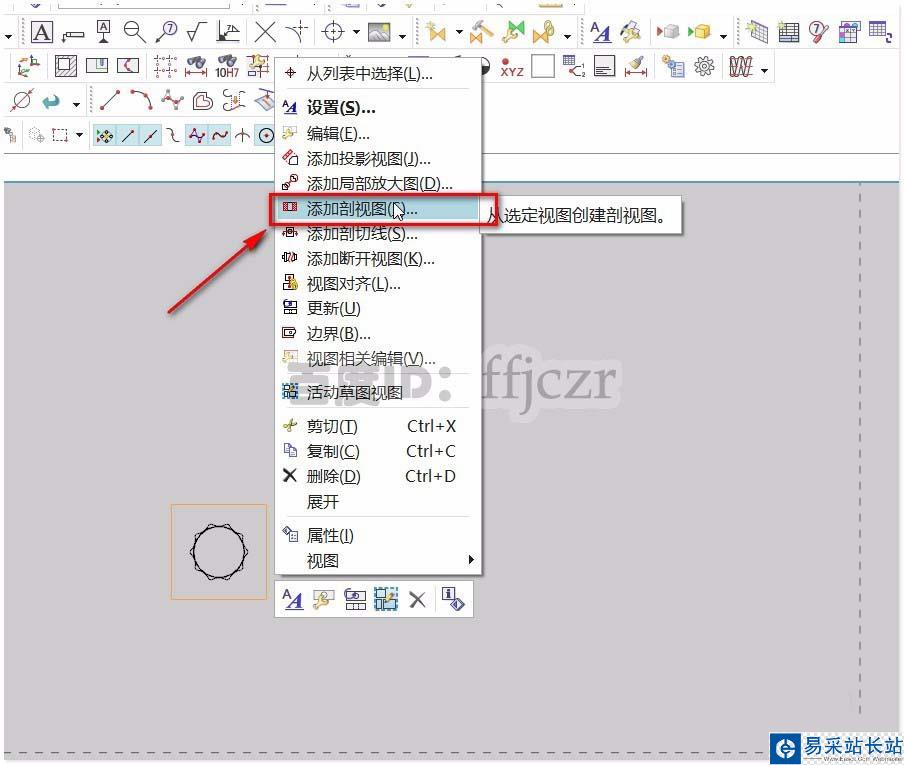

3、在生成的俯視圖圖框處點右鍵，在彈出的對話框中選擇“添加剖視圖”。

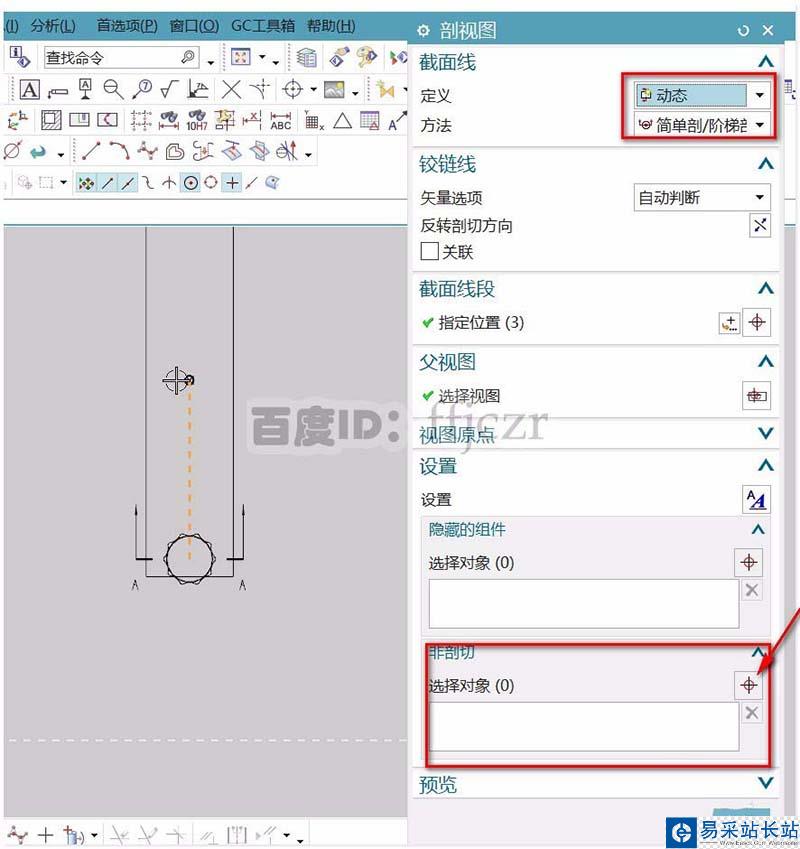

4、在剖視圖對話框中，點開設置選項；在展開的選項中有“非剖切”選項。這里就是對組件剖切進行分離了。

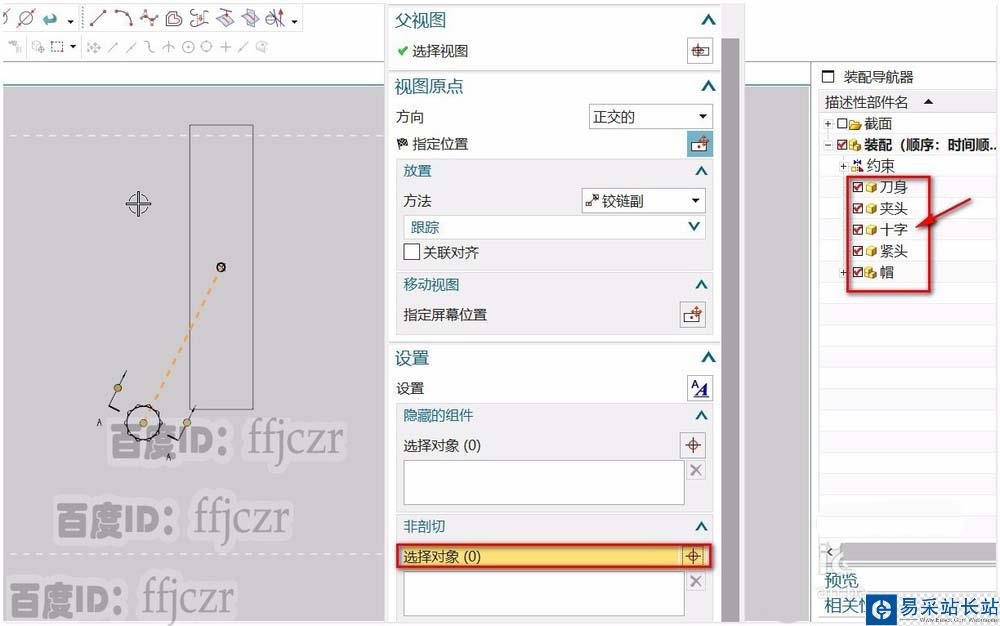

5、鼠標點擊非剖切選擇對象，鼠標處于選擇對象狀態。這時到裝配導航器中選擇不進行剖切的組件。點選后，組件加入到非剖切的選框列表中了。這個列表可以有很多組件。

6、選擇完成后，點對話框中的指定位置，用鼠標確定要生成的視圖所在位置即可。從圖中可以看出，選為非剖切對象的螺絲刀頭沒有被剖切。目的達到啦！

以上就是UG裝配剖視圖不剖切其它組件的方法，希望大家喜歡，請繼續關注錯新站長站。
