UG繪制零件圖很方便,該怎么繪制機械配件圖呢》下面我們就來看看詳細的教程。

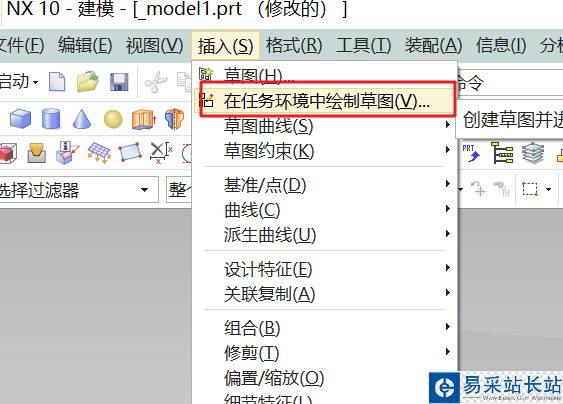

1、新建建模文件,選用在任務環境中繪制草圖(隨意面)。

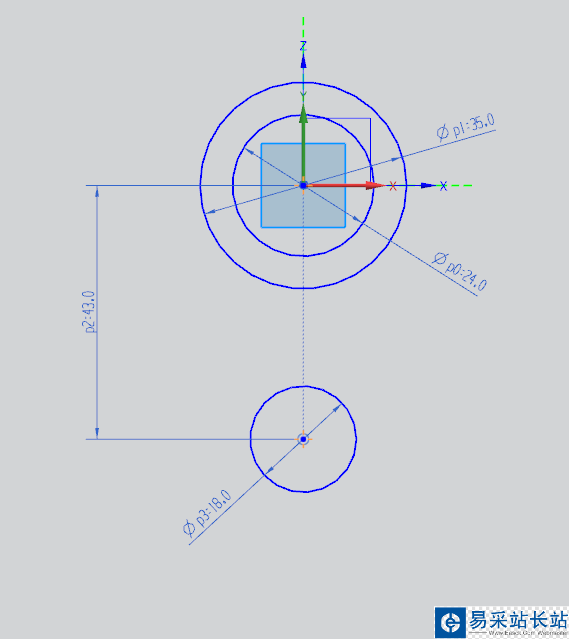

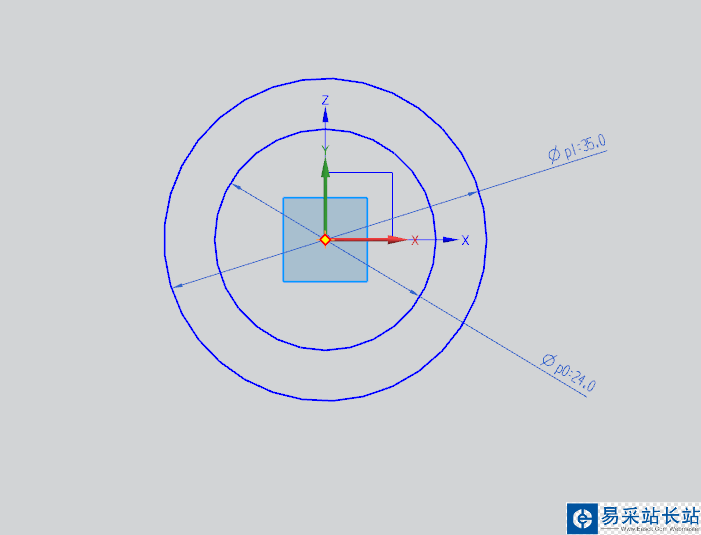

2、以坐標原點為圓心,繪出二個同心圓并修改好直徑參數:35、24.
3、在Y的負軸上繪一直徑為18的圓,距離原點:43.如果所繪的圓沒在Y軸上,可用“點在線上”進行約束。

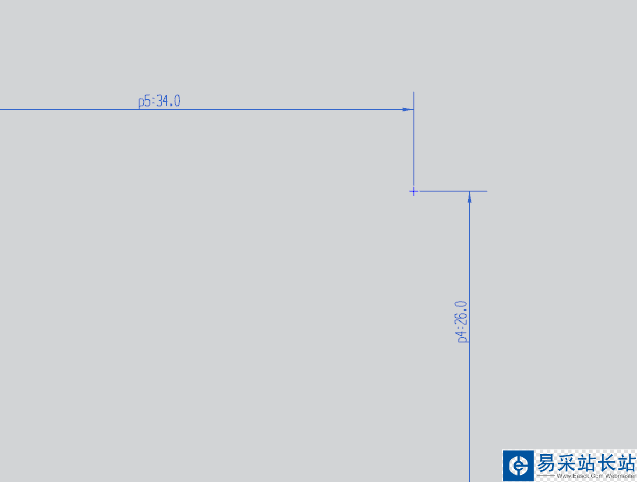

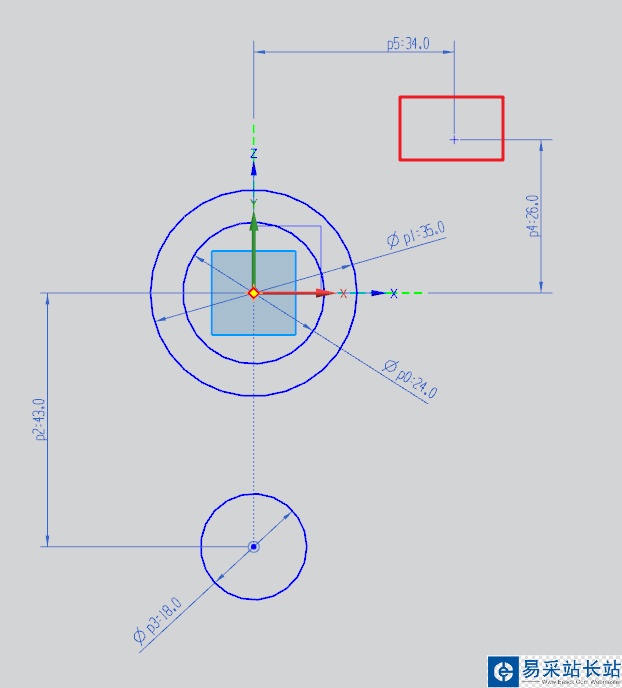

4、在右上方定一個參考點坐標(34,26).

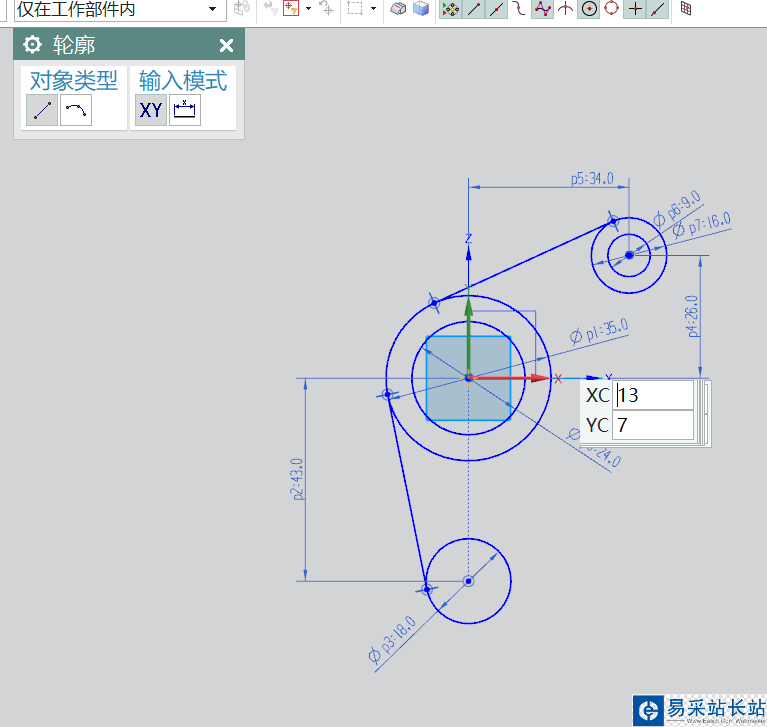

5、參考點為圓心繪二同心圓,直徑分別為:9、16;用直線在左側將三個圓進行相切連接。

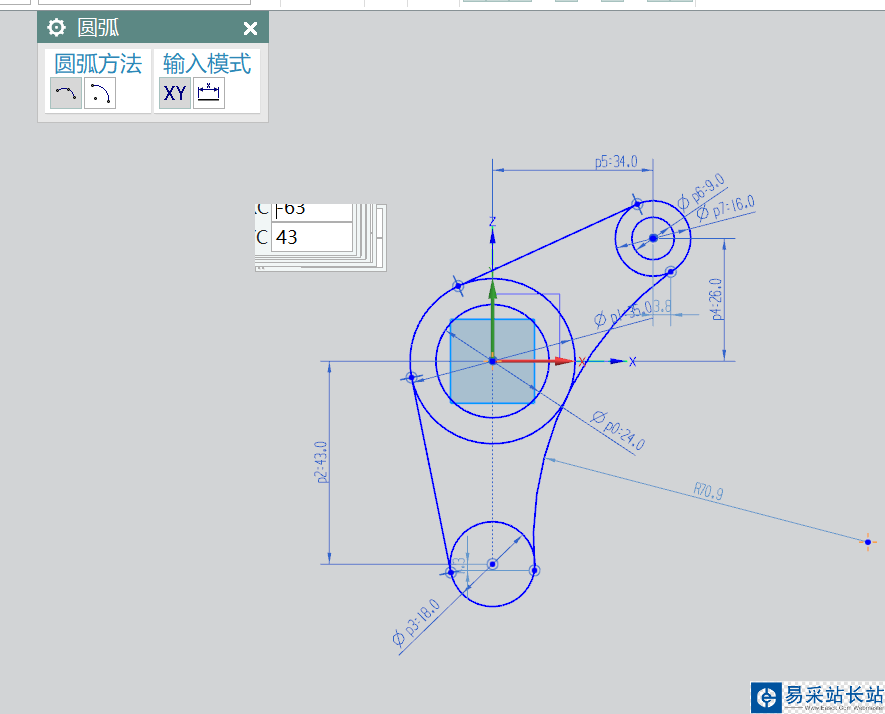

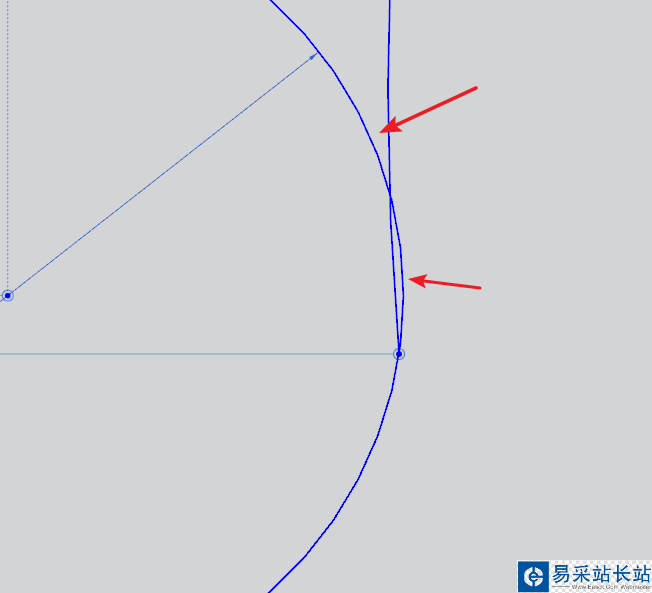

6、選用三點圓弧,在右側將三個圓進行相切相連。如果三個點與圓不是相切關系,可以通過約束得到。

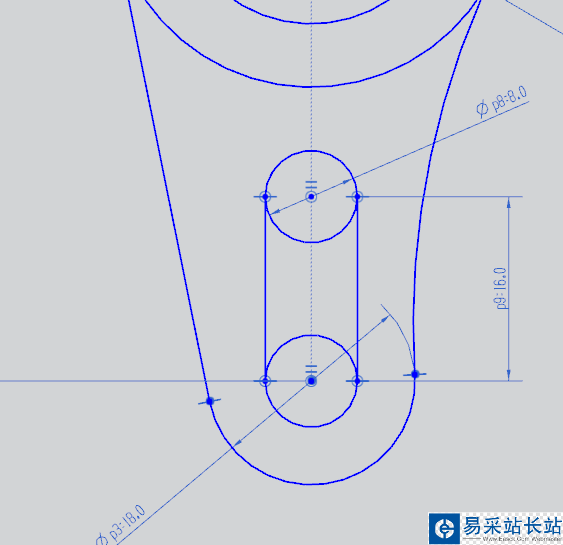

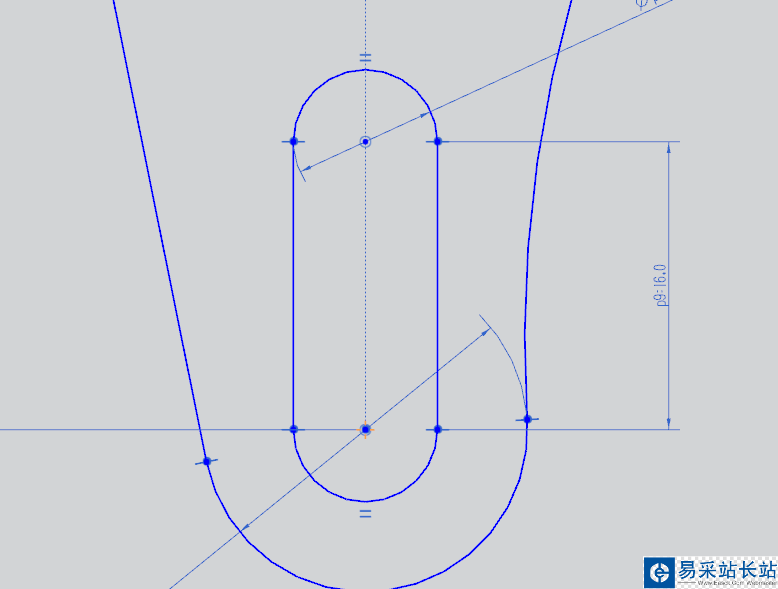

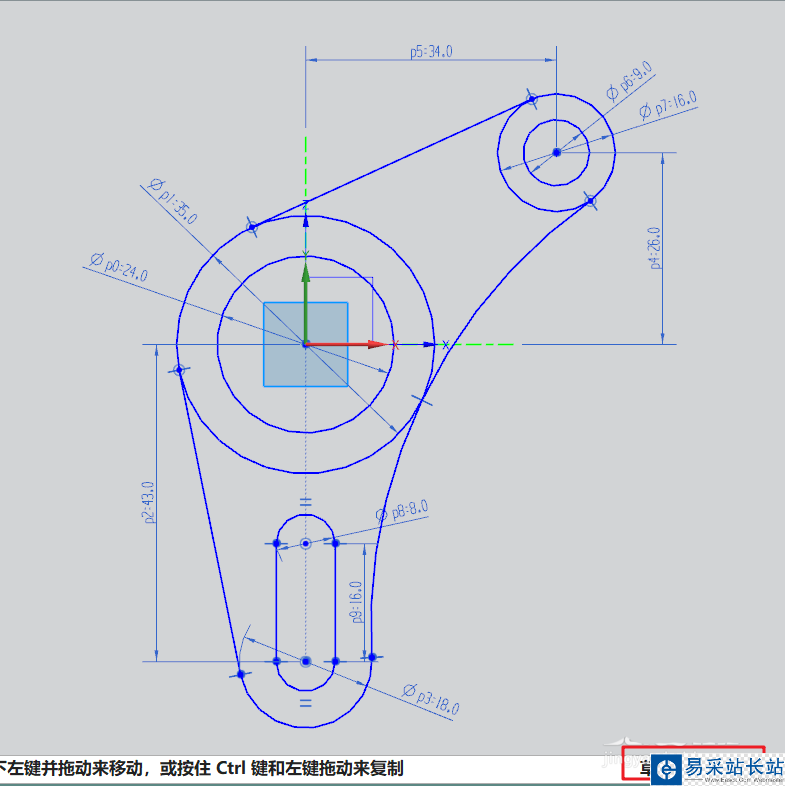

7、用修剪曲線,對Y軸下的圓進行修剪;在Y軸負方向上繪兩等徑的小圓,定位好后用直線從兩側相連,再用修剪曲線將多余的線修剪掉。草圖完全約束,完成草圖的繪制。
以上就是UG機械配件的設計方法,希望大家喜歡,請繼續關注錯新站長站。
