ProE投影功能可以在曲面、面組或基準平面上創建基準曲線，這些曲線可以用來修剪曲面或作為掃描軌跡等來使用。下面我們就來看看詳細的額教程。

軟件名稱：Pro-E(PRO ENGINEER WILDFIRE) V5.0野火版 免費安裝特別版軟件大?。?12.2MB更新時間：2014-04-07

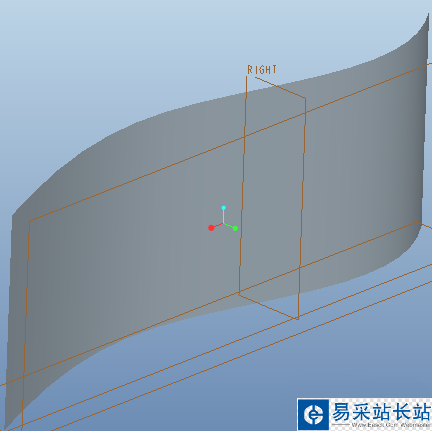

1、新建零件，拉伸出一個曲面，尺寸自定。

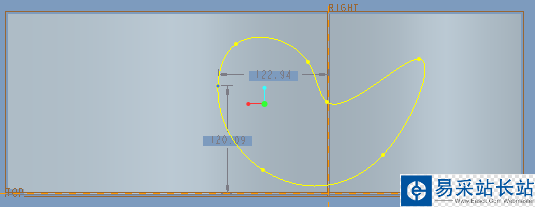

2、隨意繪制如下的草繪，尺寸自定。

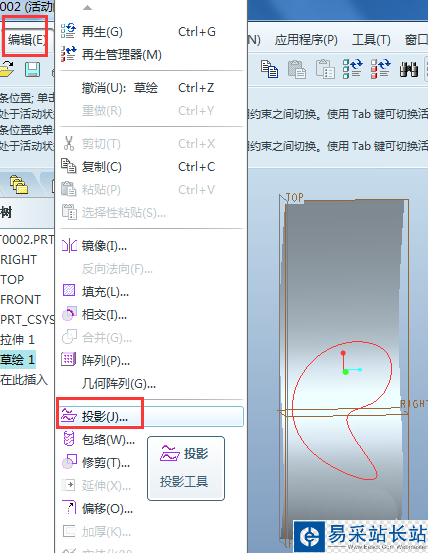

3、選擇草繪的曲線，依次點擊“編輯”-“投影”。

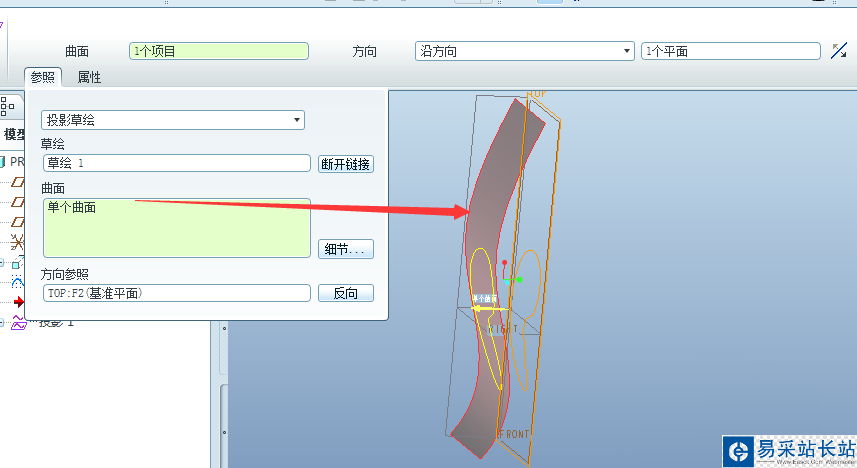

4、彈出如下“投影”的操控面板，“曲面”項選擇上述第一步創建的曲面，其余默認。

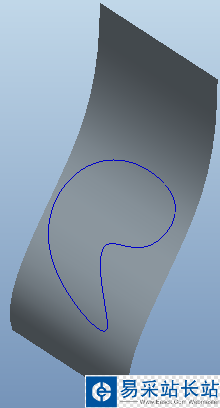

5、投影后的效果如下。
