Pro/E混合特征有什么用？它主要是可以將多個指定截面合成實體、曲面或切除材料等，下面我們就來看看簡單的例子。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大?。?67.5MB更新時間：2015-04-08

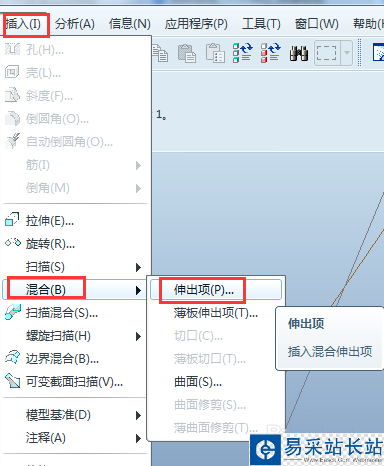

1、新建零件，然后依次點擊“插入”-“混合”-“伸出項”。

2、菜單管理器中選擇默認值，即“平行”、“規則截面”、“草繪截面”，然后點擊 “完成”或按鼠標中鍵。

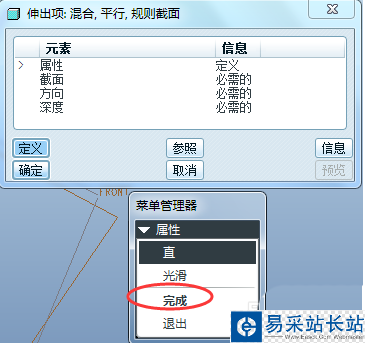

3、此時彈出如下的混合特征窗口，屬性項選默認值“直”，點擊“完成”或中鍵確認。

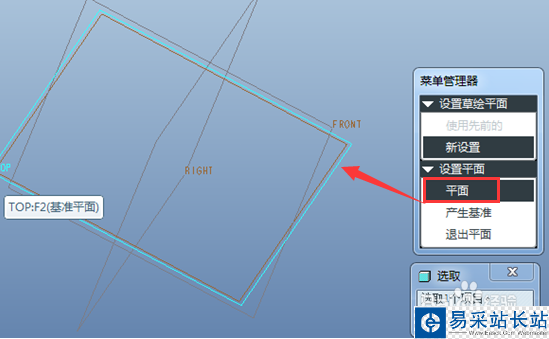

4、選取top面作為草繪平面。

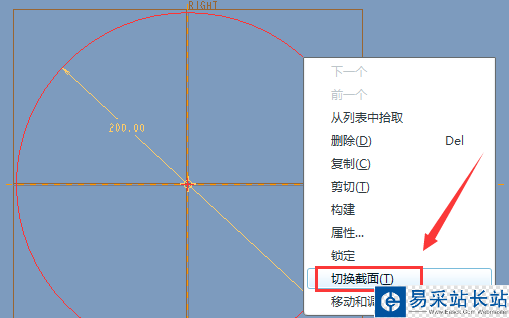

5、草繪如下直徑200的圓形，然后在圓上點擊右鍵，彈出框選“切換截面”。

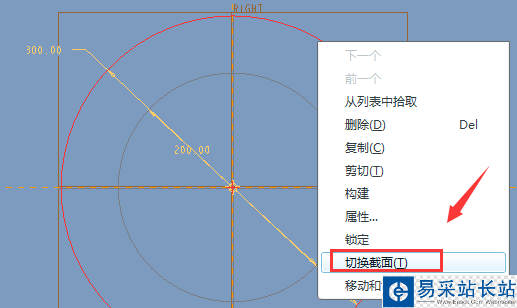

6、此時直徑200的圓形變為灰色，重新繪制第二個截面直徑300的圓，然后再切換截面。

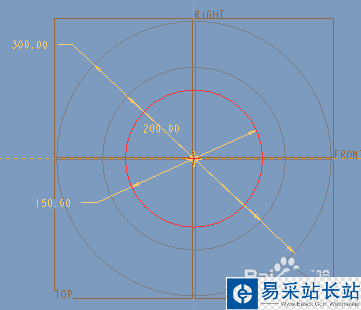

7、繪制直徑150的圓形。

8、完成并退出草繪，按提示分別輸入第二個截面的深度100，第三個截面的深度200。

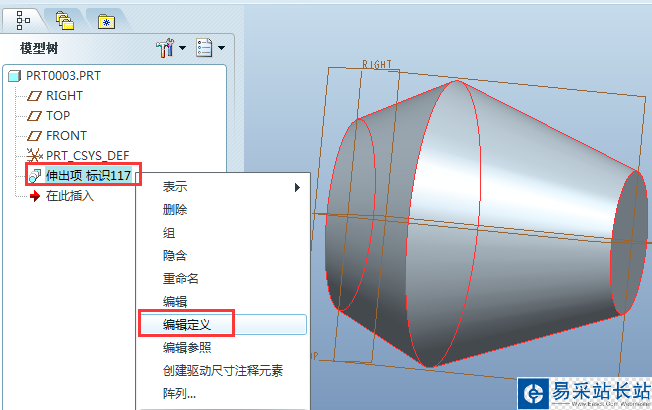

9、最終效果如下，若要修改該混合特征，只需右鍵點擊模型樹的“伸出項”，彈出框選擇“編輯定義，即可進入第三步的混合特征窗口，修改相應項即可。

以上就是proe混合伸出項的使用方法，希望大家喜歡，請繼續關注錯新站長站。
