Pro/E物體想要掏空內部，只留下一定壁厚的實體殼，該怎么實現呢？我們可以使用抽殼工具實現，下面我們就來看看詳細的教程。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大?。?67.5MB更新時間：2015-04-08

1、準備工作。抽殼為減材特征，因此需先繪制實體特征，例如先采用拉伸法形成如下長方體，尺寸自定。

2、單擊工具欄的“抽殼”按鈕，如下圖；或者點擊菜單欄的“插入”-“殼”。

3、系統打開如下所示的“殼”控制面板，默認是一個封閉的“殼”特征，即內部掏空，沒有開口，厚度和方向均可調。

4、厚度調為5，方向默認，按√完成抽殼，效果如下（右側為剖面圖）。

5、除了上述封閉等厚抽殼外，也可創建不同壁厚開口殼特征。方法為：右鍵單擊上述殼特征，或者右鍵點擊模型樹的“殼”，彈出列表中選擇“編輯定義”，進入“殼”的控制面板如下。“移除的曲面”選擇上表面，“非缺省厚度”拾取左面和右面，厚度定義為30和10，按√完成。

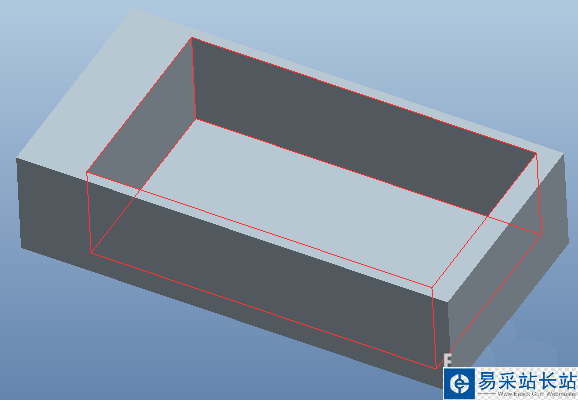

6、最終效果如下。

以上就是ProE抽殼命令的使用方法，希望大家喜歡，請繼續關注錯新站長站。
