CATIA建模三維模型很簡單，想要建模一個U盤蓋，該怎么建模呢？下面我們就來看看詳細教程。

軟件名稱：CATIA V5-V6R2016 64位 中文特別版(附破解文件+安裝教程)軟件大?。?.18GB更新時間：2017-06-14

1、首先讓我們來打開CATIA軟件，進入零件設計模塊，在左上角樹形結構圖或者在視圖區選擇xy平面，單擊草圖命令進入草圖界面；

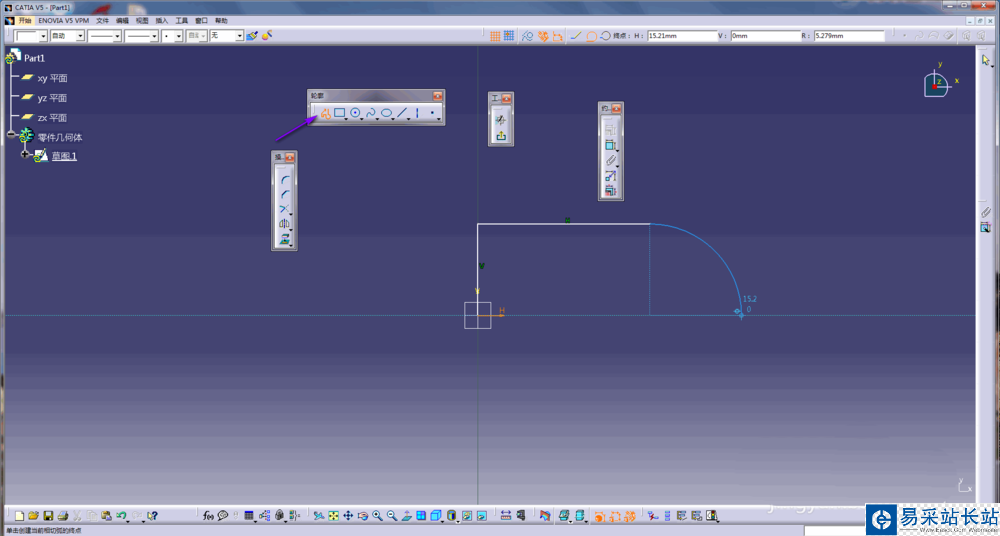

2、先通過輪廓命令繪制一條多線段，如下圖所示，輪廓以原點為起始點，包含兩條直線段和一條1/4圓?。?/p>

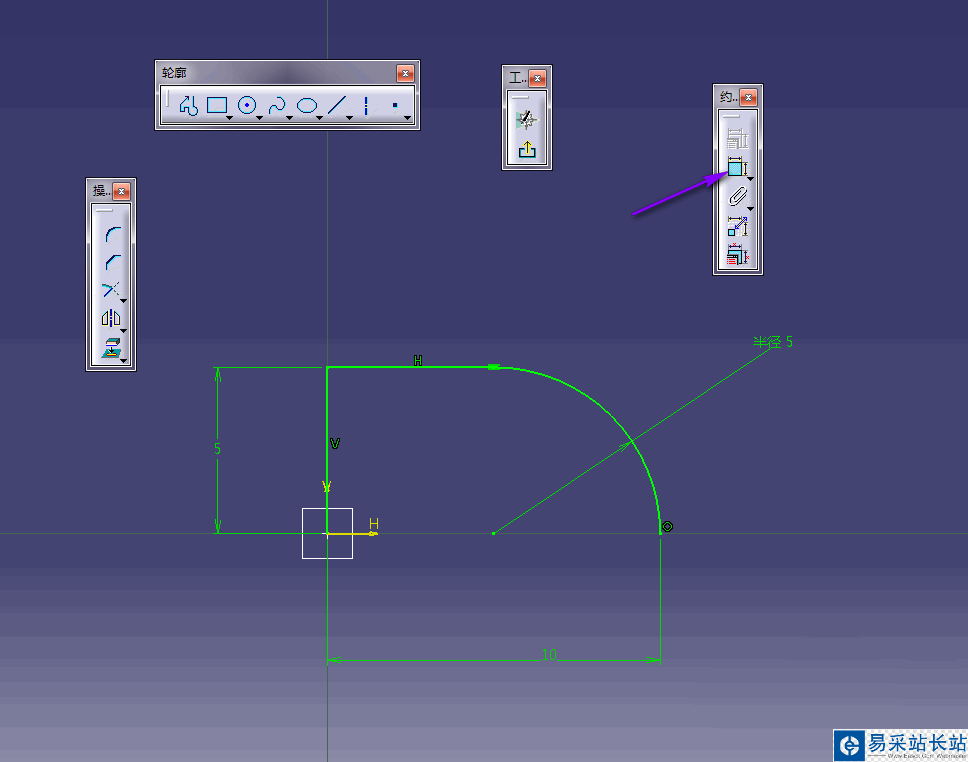

3、單擊約束命令，對視圖中的多線段進行全約束，當視圖中的多線段顏色顯示為全綠色時說明草圖已經被全約束了；

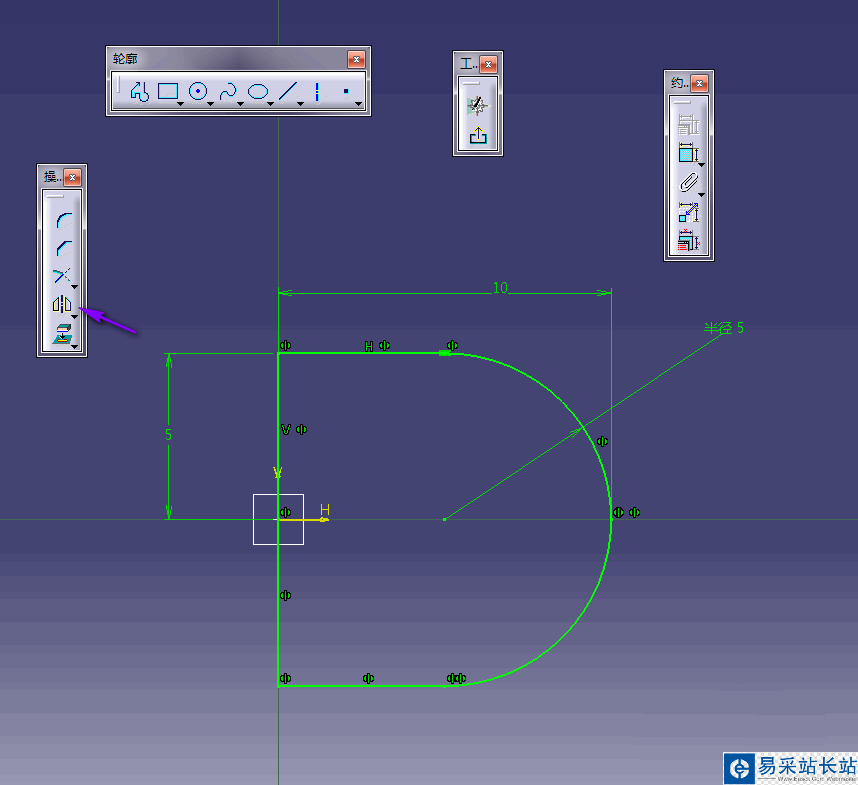

4、繼續在左側工具欄中找到鏡像命令，先在視圖中將所有線段選中，然后單擊鏡像命令，再選擇要鏡像的軸線H，完成草圖的鏡像操作；

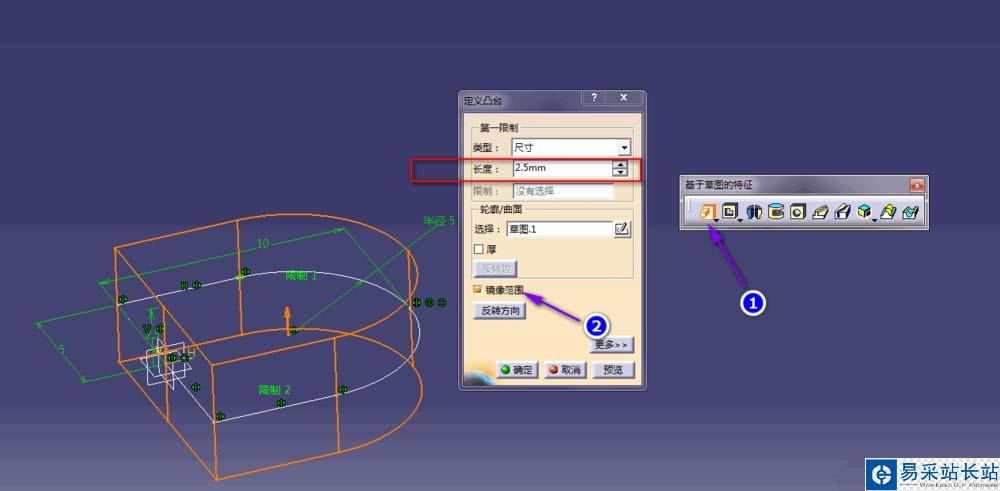

5、退出草圖界面，單擊凸臺命令，并在彈出的對話框中定義凸臺的類型、長度以及鏡像范圍等，單擊確定退出命令對話框；

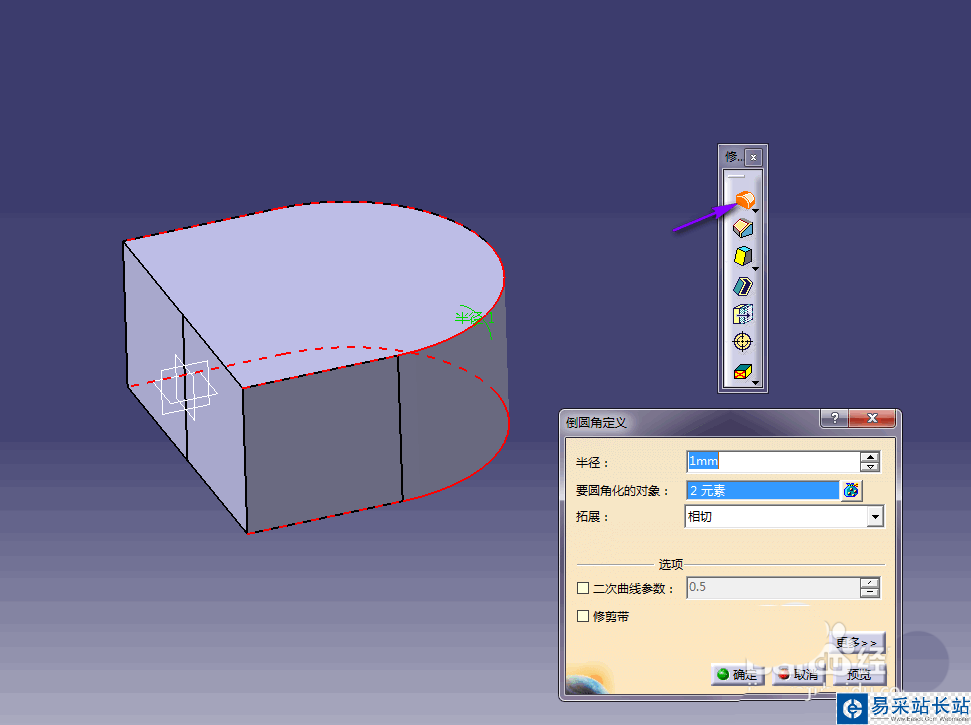

6、單擊倒圓角命令，并將圓角定義為1mm，選擇要圓角化的邊線為圖示兩條邊線，單擊預覽并確定；

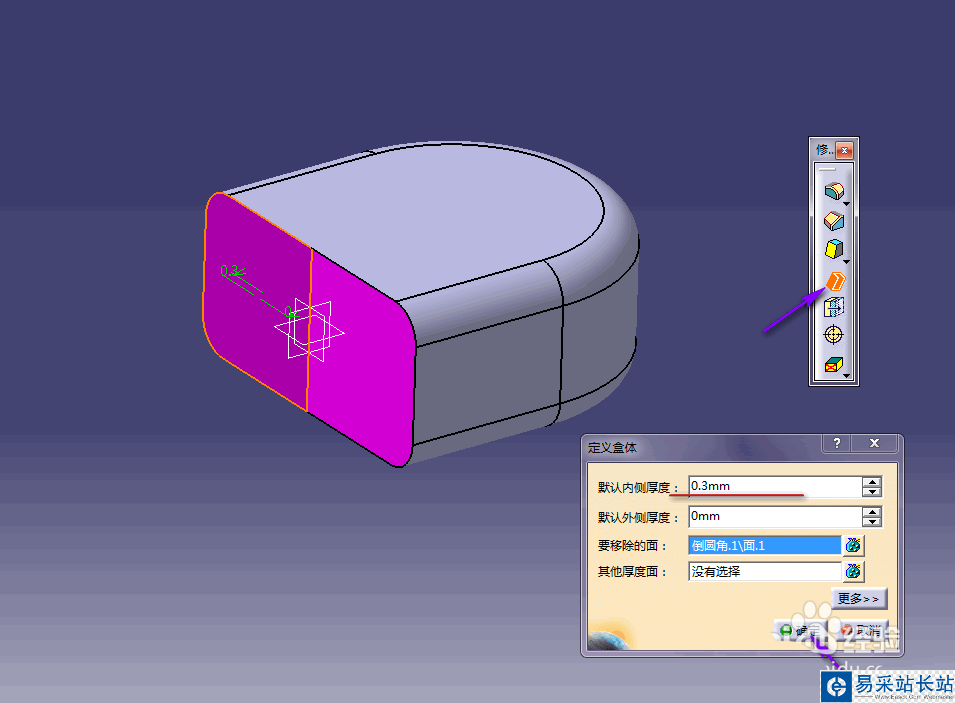

7、繼續選擇盒體命令，對實體進行抽殼操作，在命令對話框中設置抽殼的厚度為0.3mm，并在視圖區選擇要移除的面，單擊確定完成所有操作，這樣我們就完成了對一個簡單三維實體的創建工作。

以上就是CATIA建模U盤蓋的教程，希望大家喜歡，請繼續關注錯新站長站。
