ProE想要將同一類的圖形元素如草繪、曲線、面組、幾何放到層樹中進行統一的隱藏、隱含和顯示等相關操作，下面我們就來看看詳細的教程。

軟件名稱：Proe5.0 M280終極版本 32位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大小：3.15GB更新時間：2017-06-14

1、打開層樹的三種方法。

A) 依次點擊菜單欄的“視圖”-“層”，下圖1。

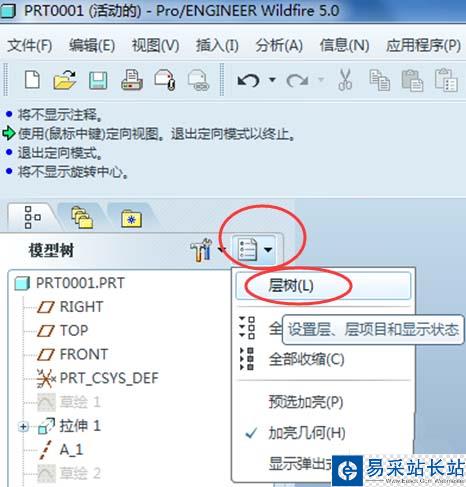

B) 點擊模型樹導航區的“顯示”按鈕，展開項中選擇第一項“層樹”，下圖2。

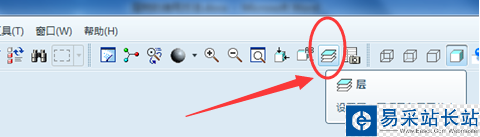

C) 單擊工具欄中的“層”按鈕，下圖3。

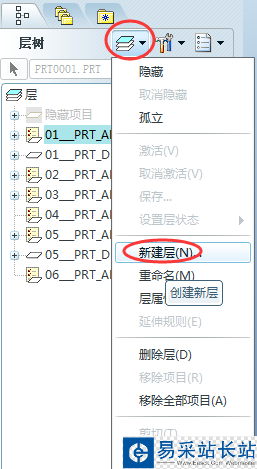

2、單擊層樹右邊的“層”（下圖），或者層項目中任一項單擊右鍵，展開項中選擇“新建層”。

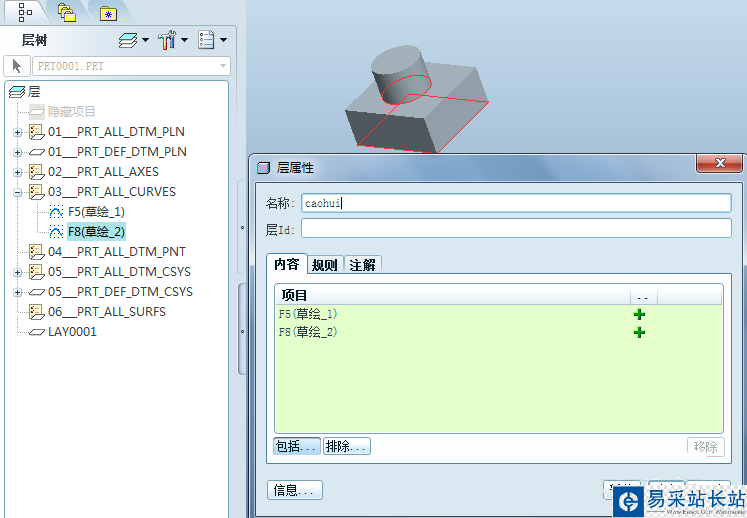

3、層屬性窗口，名稱定義為caohui，層id可以不填，內容選取兩個草繪。

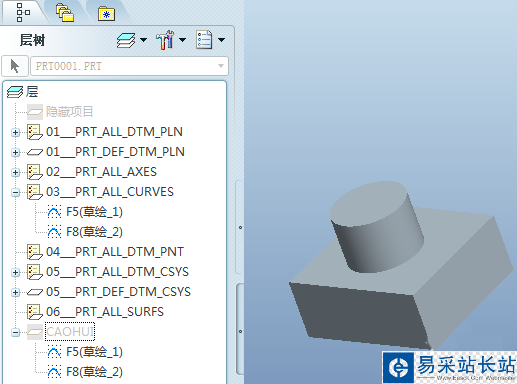

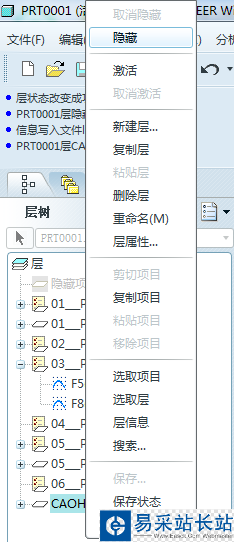

4、創建好的層caohui效果如下，右鍵點擊該層，展開項選“隱藏”。

5、隱藏后的效果如下。

以上就是proe層樹的使用方法，希望大家喜歡，請繼續關注錯新站長站。
