ProE中的實體系那個藥環形折彎，該怎么操作呢？想摸我門就來看看詳細的教程。

軟件名稱：Pro-E(PRO ENGINEER WILDFIRE) V5.0野火版 免費安裝特別版軟件大?。?12.2MB更新時間：2014-04-07

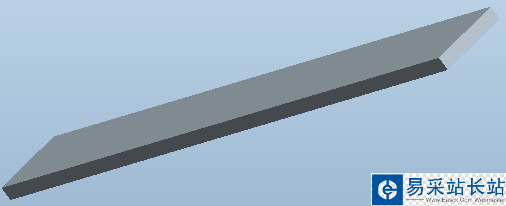

1、創建如圖所示的長方體，外形尺寸可自行決定。

2、在長方體側面上切出一個個凹槽，可先拉伸切出其中一個凹槽，然后用陣列方法實現下圖中的效果。

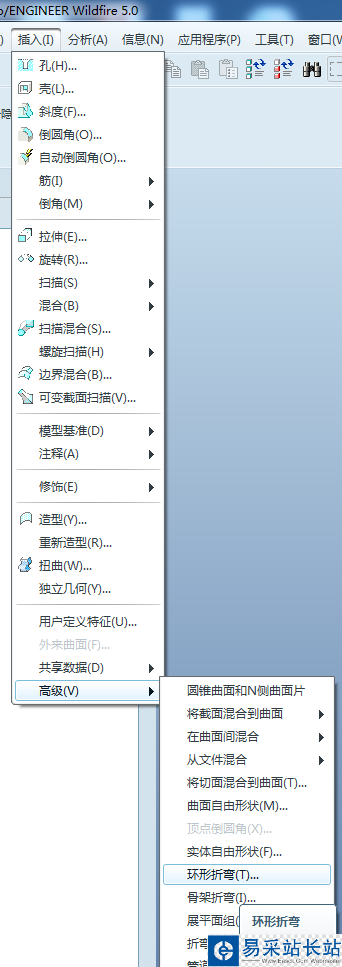

3、依次點擊菜單欄的插入-高級-環形折彎，進入環形折彎的操作界面，過程如下圖所示。

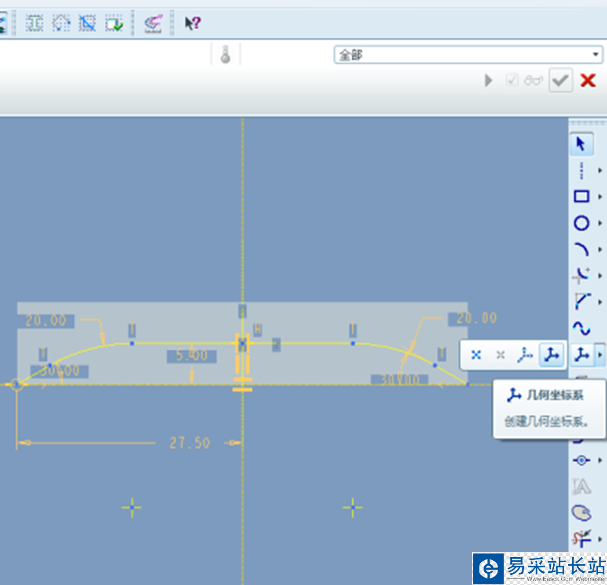

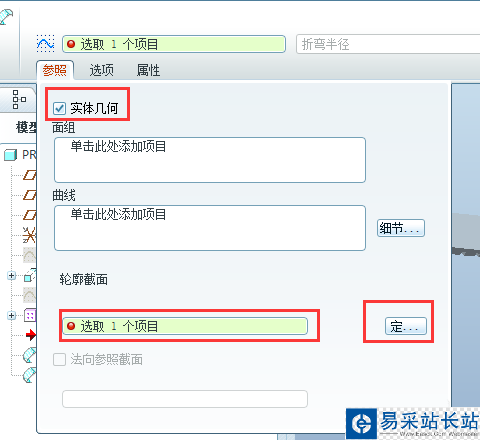

4、在環形折彎屬性窗口，勾選 “實體幾何”，點擊“輪廓截面”按鈕后面的“定義”，選取一個端面進行繪制截面形狀，截面形狀必須是開放的，且必須添加一個幾何坐標系，其定義及草繪過程如下圖所示。

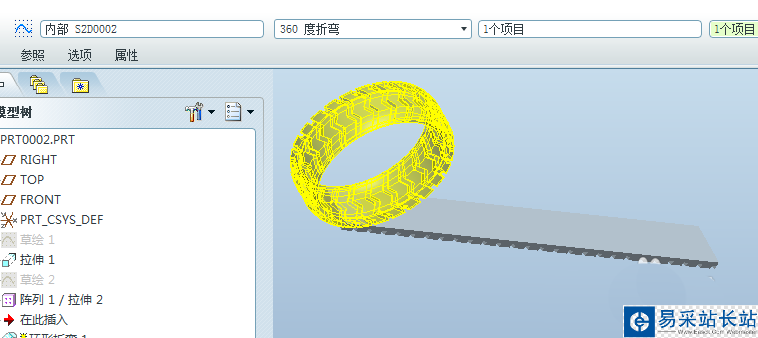

5、折彎形式欄選擇第三個“360度折彎”，后面的兩個框中分別選擇兩個端面，即輪廓截面所在平面，其設置過程及預覽效果如下圖所示。

以上就是ProE對實體進行環形折彎的教程，希望大家喜歡，請繼續關注錯新站長站。
