PROE中想要創建產品的剖面圖，該怎么制作呢？下面我們就來看看詳細的教程。
1、首先用PROE打開需要創建刨截面的3D圖。以圖示為例，黃色線路在模型內部，如果使用線框導圖會使得工程圖混亂不清晰。那就需要我們用刨截面的方法來顯示內部線路。

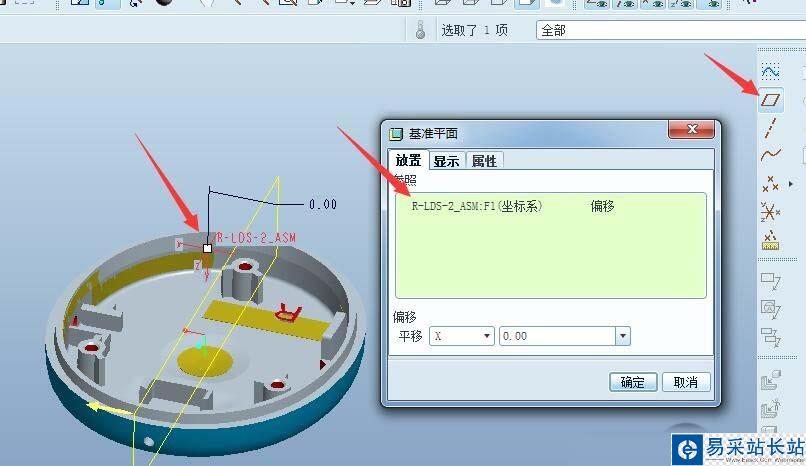

2、根據需要的刨截面來創建基準平面，后面會用這個基準平面來刨開產品?；鶞势矫婵捎命c、線、平面、坐標系、等創建。需要多個刨截面時可以創建多個基準平面

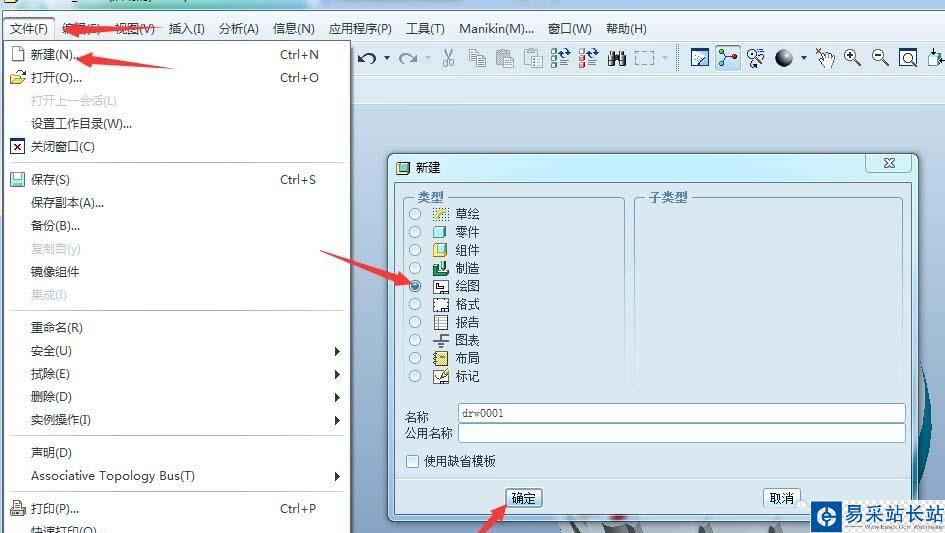

3、進入繪圖模塊。文件——新建——繪圖——確定。

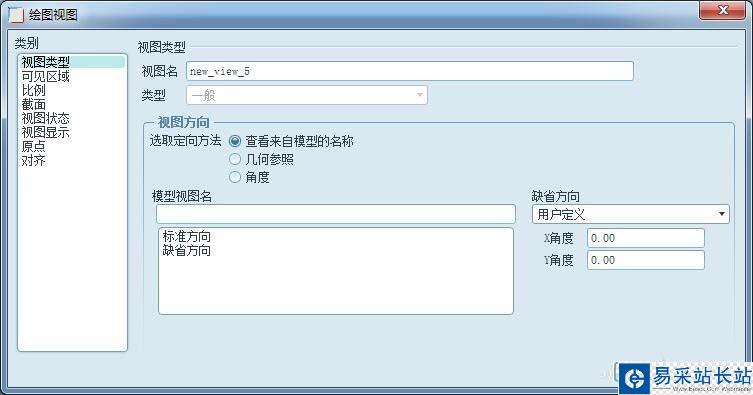

4、插入視圖并定向。在空白處長按鼠標右鍵——插入普通視圖——缺醒方向——用戶自定義——確定。（簡單的產品建模過程中一般都是以XYZ三平面做基準，投影定向時直接選擇用戶自定義就好，不需手動定向）

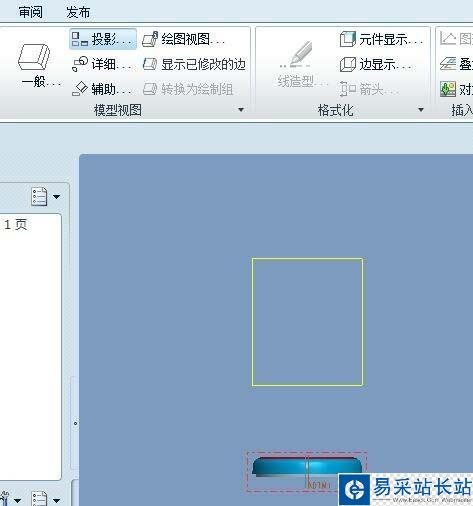

5、投影。選中視圖——單擊投影。（把產品六向視圖都投影出來方面后面剖面的選擇）

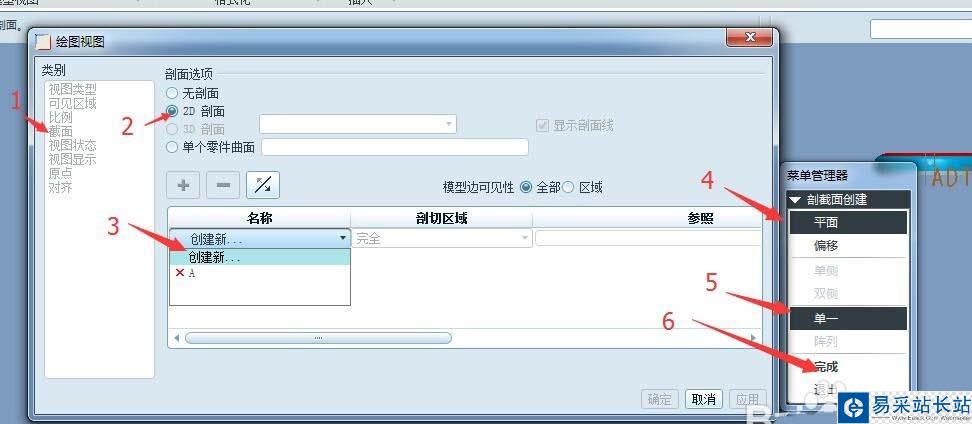

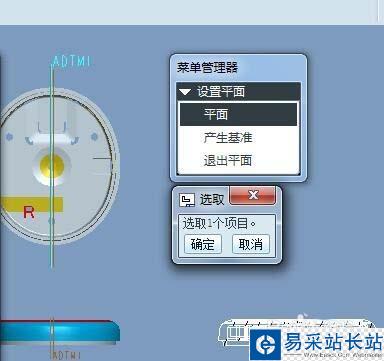

6、選中需刨開的投影視圖——點擊右鍵——屬性——截面——2D刨截面——加號——創建新的截面——平面——單一——完成——輸入新的截面名稱——選擇我們剛才創建的基準平面
7、刨截面創建完成。保存副本，另存為需要的格式即可

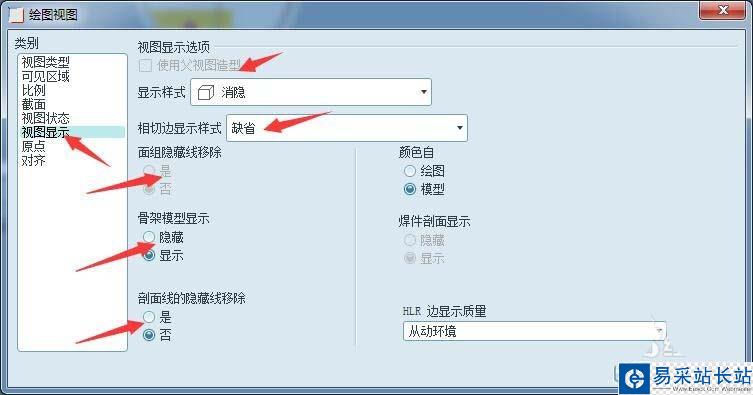

8、因建模方法差異一些線條可能出現不完整的情況，這時需要在視圖顯示中把隱藏的一些面組骨架都顯示出來。
以上就是PROE工程圖剖面圖的制作方法，希望大家喜歡，請繼續關注錯新站長站。
