catia中不能直接創建螺旋彈簧，需要經過多個步驟進行創建?，F在以catia v5r20軟件為例介紹螺旋彈簧三維模型的創建方法。
1、通過菜單路徑：開始>機械設計>零件設計，創建新零件。

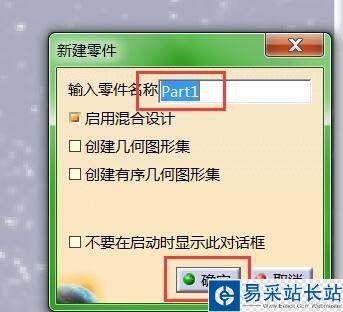

2、在軟件右下角提示新建零件設置窗口，給零件起個合適的名字（不能用中文），單擊“確定”，進入零件設計界面。

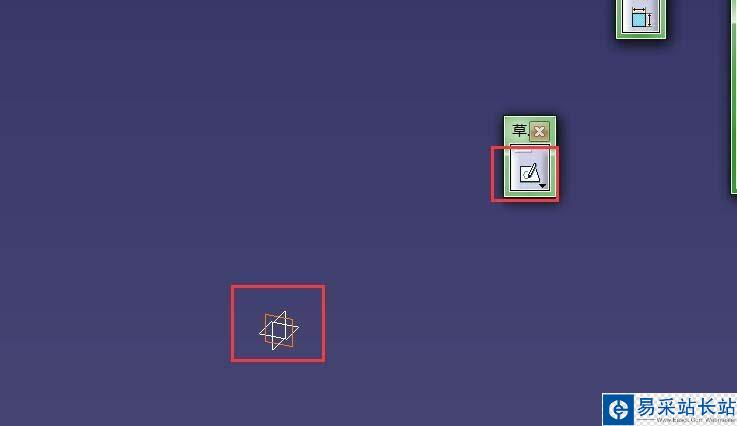

3、在零件設計界面選中一個平面，并單擊“草圖”按鈕，進入草圖設計。

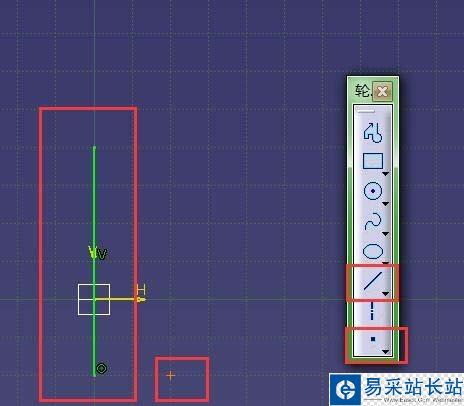

4、分別用工具欄中按鈕，創建圖示直線，作為螺旋線中線；創建點，作為螺旋線起點。注意：要創建直線而不是軸線，否則退出草圖編輯器，看不到軸線。
5、單擊“退出工作臺”按鈕，退出草圖編輯器，此時零件設計主界面如圖所示，可以看到創建的直線和點。
6、接著打開菜單路徑：開始>形狀>創成式外形設計，進入創成式外形設計界面。
7、此時創成式外形設計界面，可以從圖示發現此時并未新建零件，還是在之前創建的零件上進行編輯，只是工具欄不同了，找到圖示中“樣條線”工具欄，找到“螺旋線”按鈕，單擊。

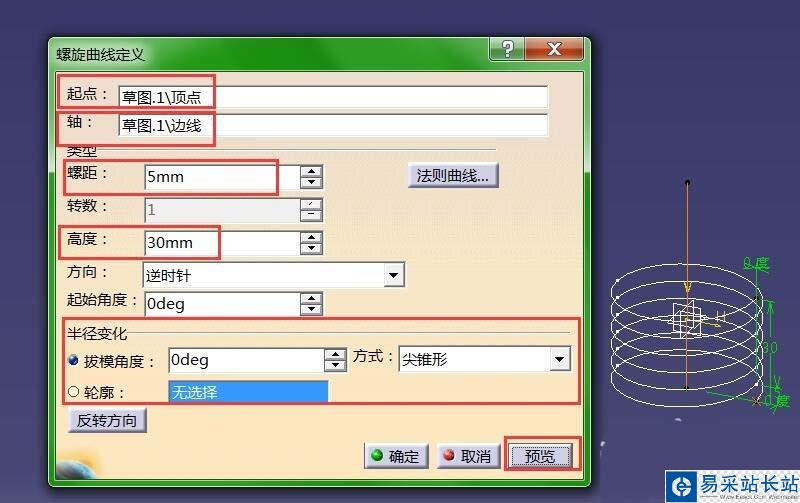

8、進行螺旋線設置，起點設置為剛才的起點，軸線設置為剛才的直線，設置螺距、高度，不要設置轉數，方向按需設置，半徑變化用來設置變半徑螺旋線。每次更改可以點預覽，設置完成，單擊“確定”。
