CATIA中的凸臺命令可以對未封閉的線段和曲線進行拉伸操作，下面我們就來看看詳細的教程。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大?。?.84GB更新時間：2016-06-27

1、首先，我們打開CATIA，進入零件設計模塊，并以yz平面為草圖支持面，進入草圖界面，繪制一條任意的樣條線；

2、退出草圖界面，選擇剛創建的草圖，單擊凸臺命令，彈出特征定義錯誤對話框，這里我們單擊是<yes>；

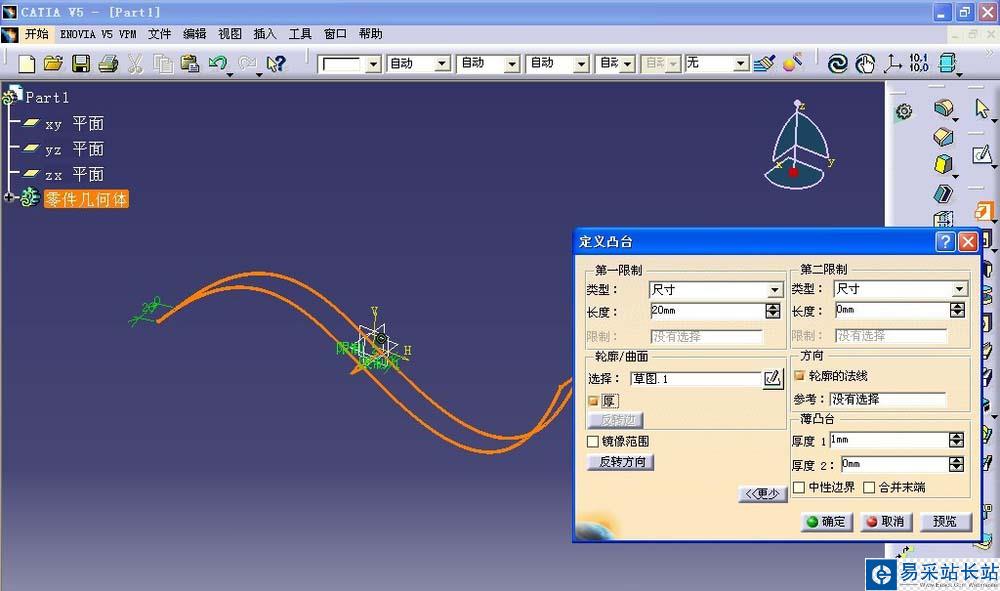

3、彈出凸臺命令對話框，在對話框下方，勾選"厚"，對話框自動拓展開；

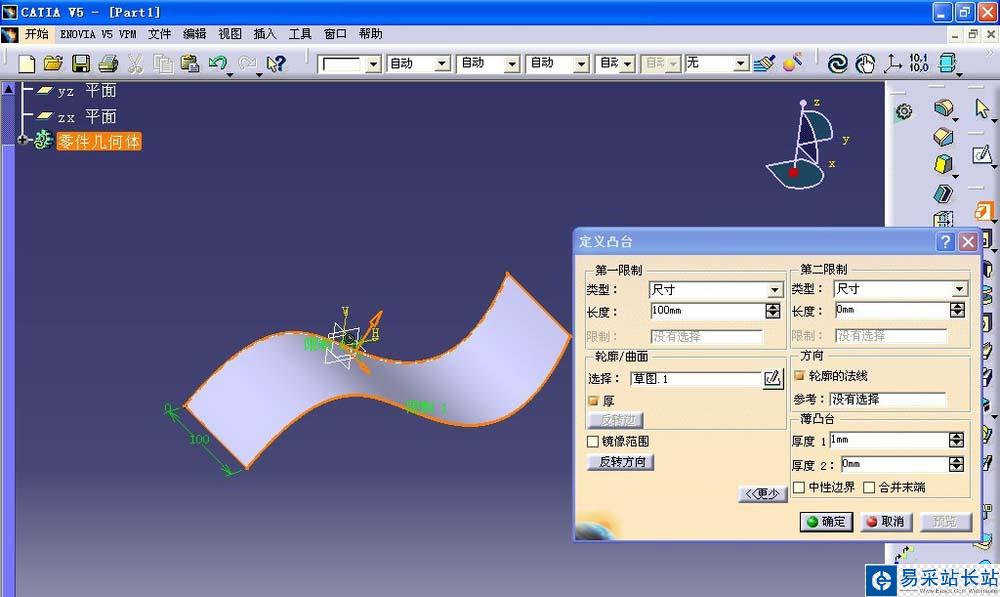

4、我們調整參數，在薄凸臺欄中我們將厚度 1設置為100，將第一限制長度設置為2，單擊預覽查看視圖；

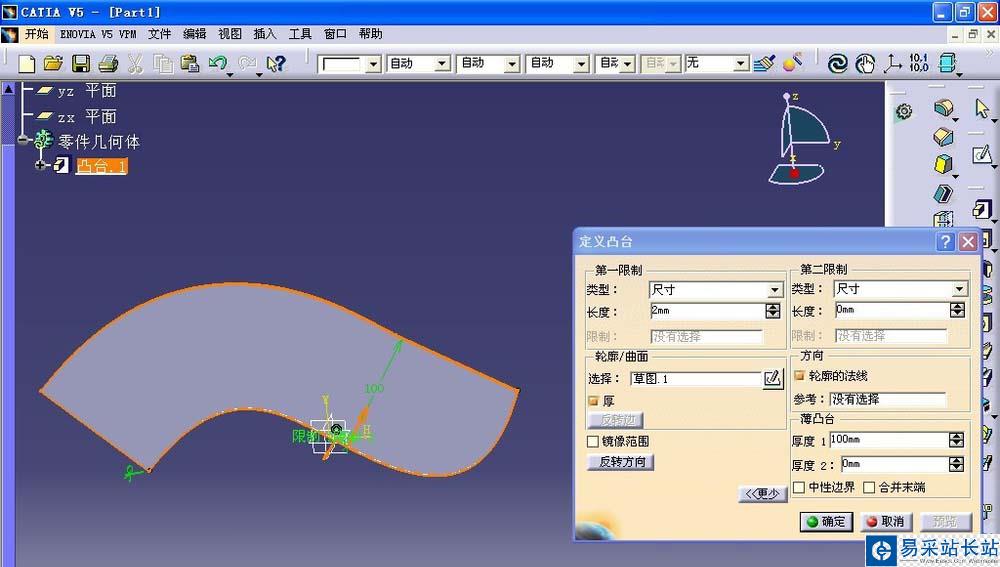

5、我們繼續調整參數，將薄凸臺欄中厚度 1設置為1，將第一限制長度設置為100，單擊預覽查看視圖，我們會發現通過定義凸臺命令中的"厚"，參數可以對任意樣條線進行不同方向的拉伸，生成我們想要的實體。

以上就是CATIA凸臺命令的使用方法，希望大家喜歡，請繼續關注錯新站長站。
