CAXA實體設計里邊的三維球旋轉面達到面拔模的效果，以及旋轉、掃描、渲染等實用功能較強的功能。接下來就用簡單的操作來讓大家掌握實體設計三維CAD制作以及渲染沙漏的做法。

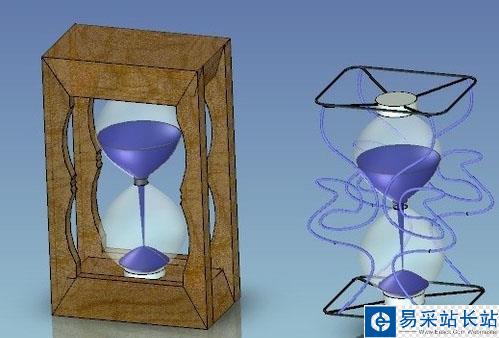

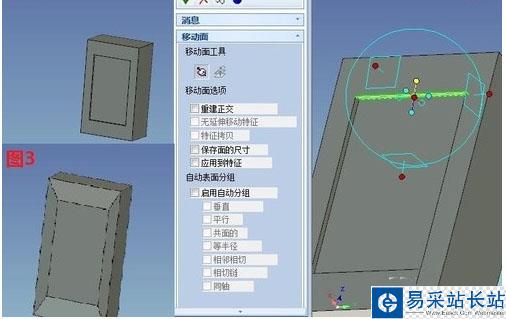

第一，在實體設計右側的設計元素庫中拖拽入長方體編輯包圍盒的尺寸為200、120、70。再從右側的設計元素庫中拖入孔內長方體放到長方體表面的中心修改尺寸為140、85、4。選中如圖2所示的面，并按鍵盤F10或者鼠標左鍵點擊三維球圖標的快捷鍵，空格鍵三維球與面脫離關聯并用點定位的方式移動到靠里邊的邊的中點，再拾取三維球的定向操作柄指向大的長方體的邊的中點。最后四個面分別用此操作形成如圖1、2、3所示。

第二，將上圖所做的拔模面拷貝到另外一面。然后在剛才的面上草繪如圖所示拉伸切除。用第一步的做法分別將兩旁也做成如圖所示。這樣我們的沙漏外殼就做好了。

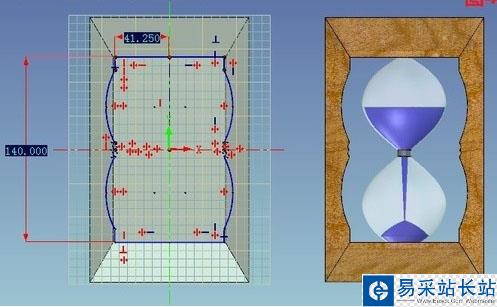

第三，現在我們來做中間沙漏的部分，我們在沙漏的中間部分畫出如圖所示的圖形進行旋轉成型。并且用智能渲染將圖形渲染成白色并將透明度調到比較高的模式。并將光亮度調高。

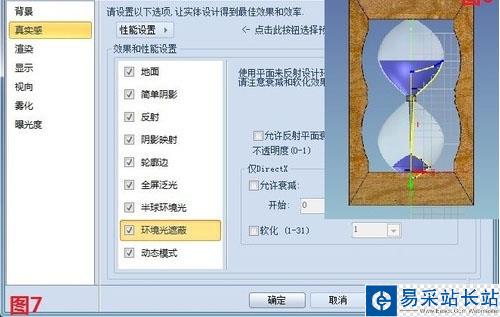

第四，依照第三步的草繪圖形旋轉來做內部的流沙形狀，并渲染成自己喜歡的顏色，小編個人比較鐘愛藍色流沙哦~，再利用貼圖里面的木紋貼圖將沙漏的外觀顏色修改下并右鍵單擊設計環境選擇真實感渲染里面全部勾選上。就能形成比較逼真的沙漏了。如開篇的圖片。

通過上面幾步簡單的操作，在CAXA實體設計中就可以簡單的設計沙漏哦，簡單易學，易操作。快來實際體驗一下吧!
