今天我們來看看使用SolidWorks拉伸特征繪制支架的過程，很簡單，下面我們就來看看詳細的教程。

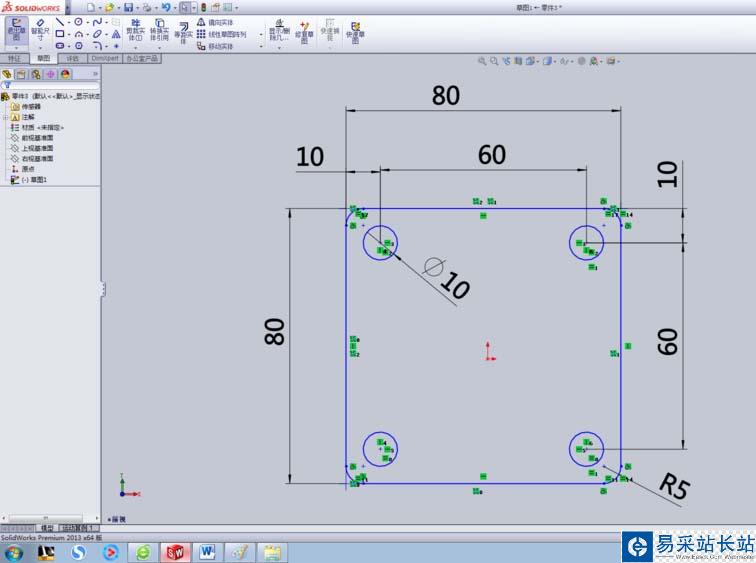

1、新建零件圖，選擇前視基準面，繪制如下草圖。
2、選擇拉伸命令，深度輸入10。生成如下圖所示圖形。

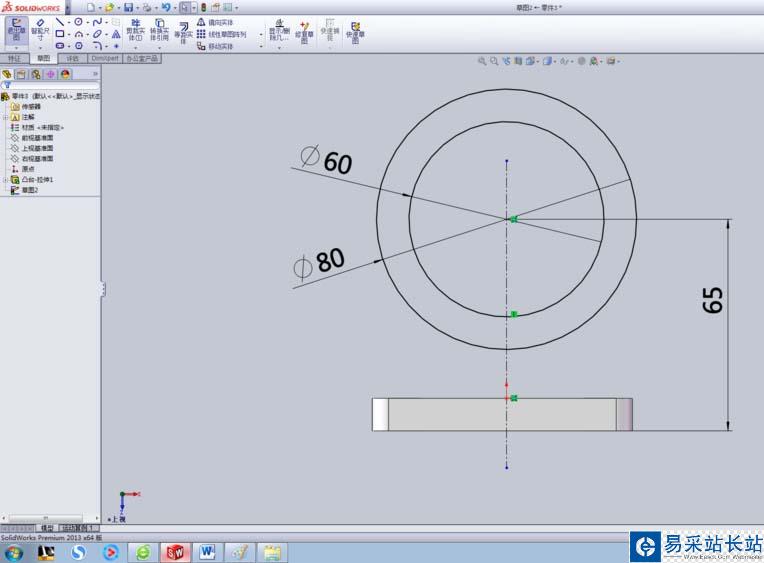

3、選擇上視基準面，繪制如下草圖。

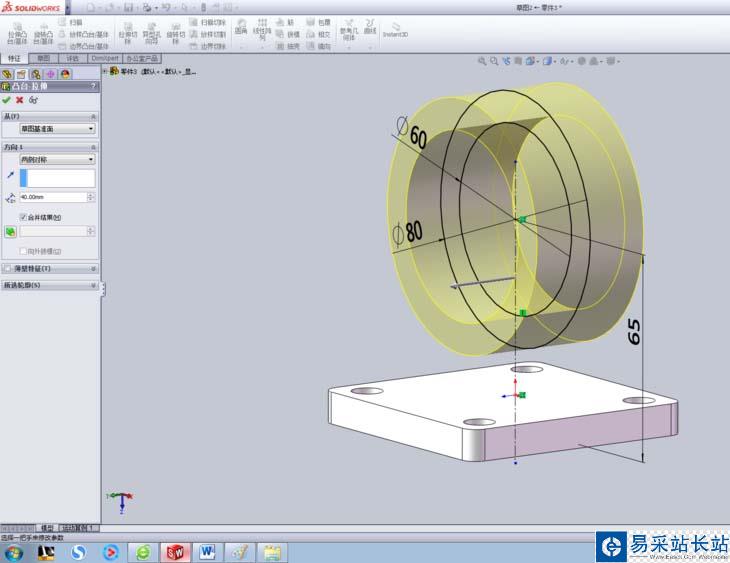

4、選擇拉伸命令，出現拉伸屬性管理器，在終止條件下拉列表框內選擇兩側對稱，在深度里輸入40，如下圖。

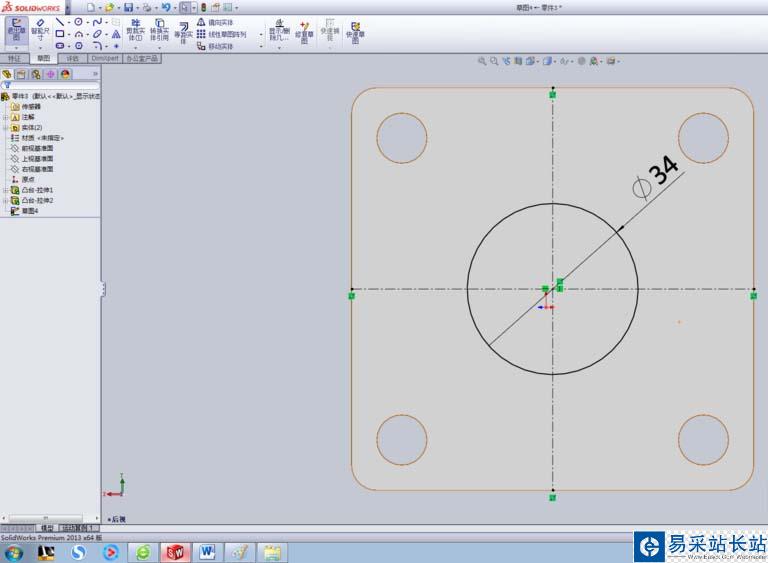

5、選擇底面，繪制直徑為34的中心圓，如下面草圖所示。

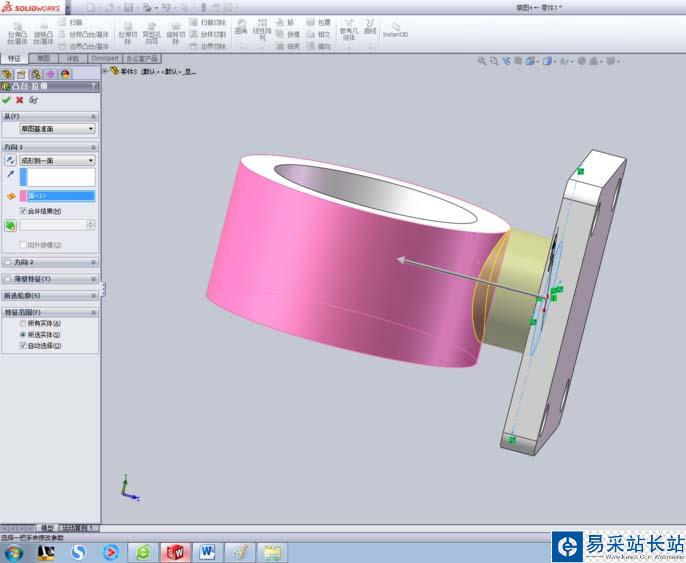

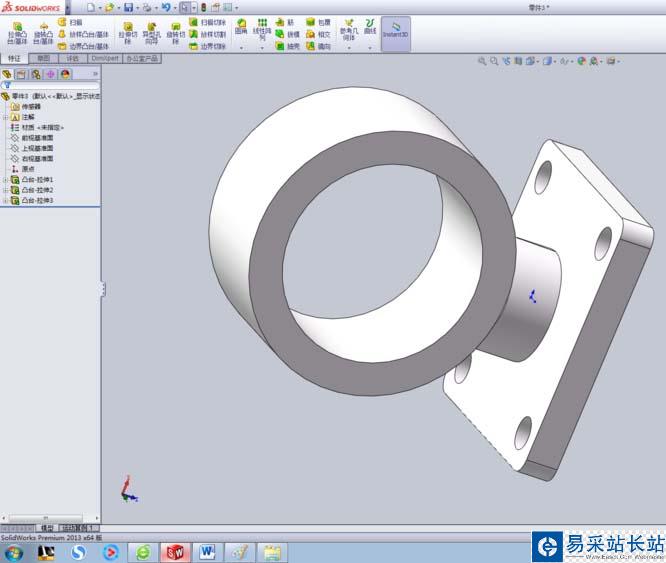

6、選擇拉伸命令，出現拉伸屬性管理器，在終止條件下拉列表框內選擇成形到一面，將光標移到到繪圖區選擇需要拉伸的終止面，如下圖。點確定。到此支架生成。
以上就是SolidWorks支架的設計教程，喜歡的朋友請繼續關注錯新站長站。
