在CAD中創建塊能很方便的在圖紙中插入一些固定的圖形。下面我們來看看如何在CAD中插入和使用塊吧。

軟件名稱：迅捷CAD編輯器專業版 v6.2.0.2 官方安裝版軟件大小：1.01MB更新時間：2019-05-05

1、運行CAD編輯器，打開或是新建一個CAD圖紙文件，打開文件后，切換到“編輯器”菜單選項，就可以開始編輯繪制圖紙。

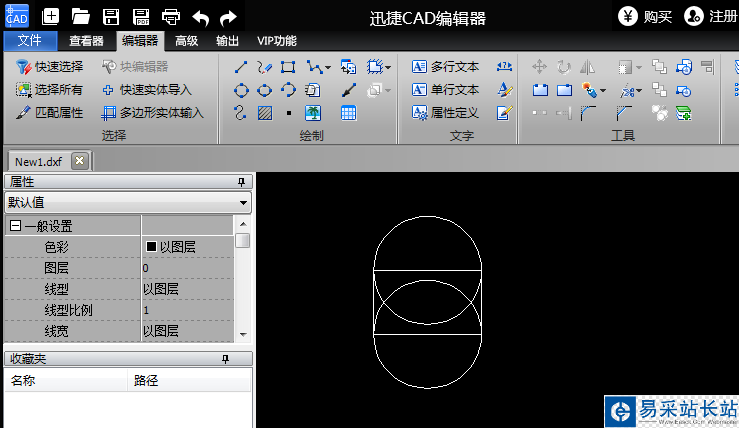

2、在軟件繪圖區域繪制好需要創建的圖塊圖形。

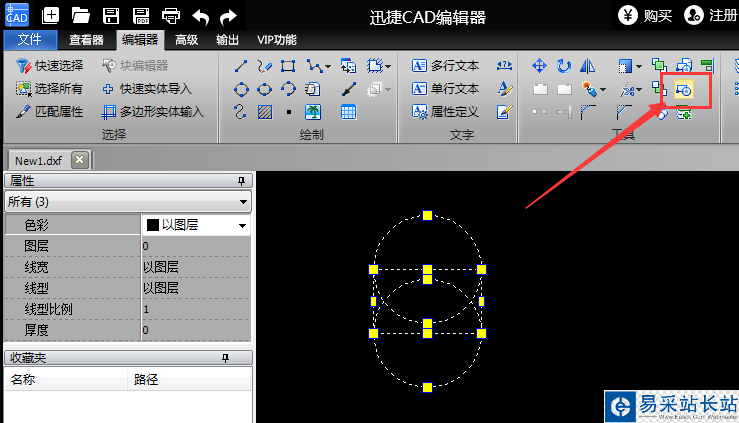

3、圖形繪制完成后選擇所繪制的圖形，點擊“創建塊”工具，打開創建塊對話框。

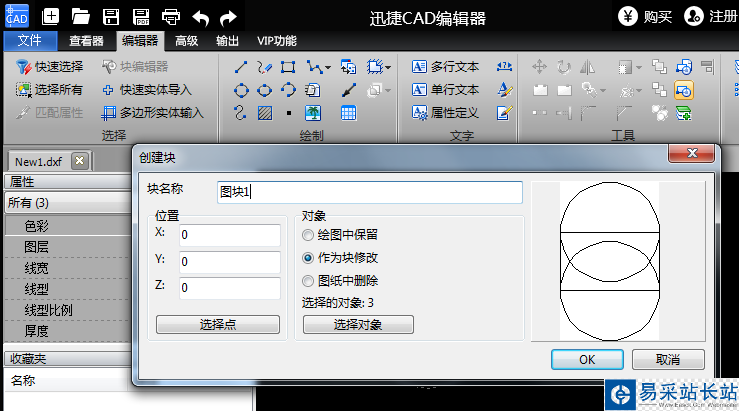

4、在創建塊對話框右側可以預覽到當前選擇的圖形，在塊名稱中輸入需要創建的圖塊名稱，然后點“OK”，塊就創建成功了。

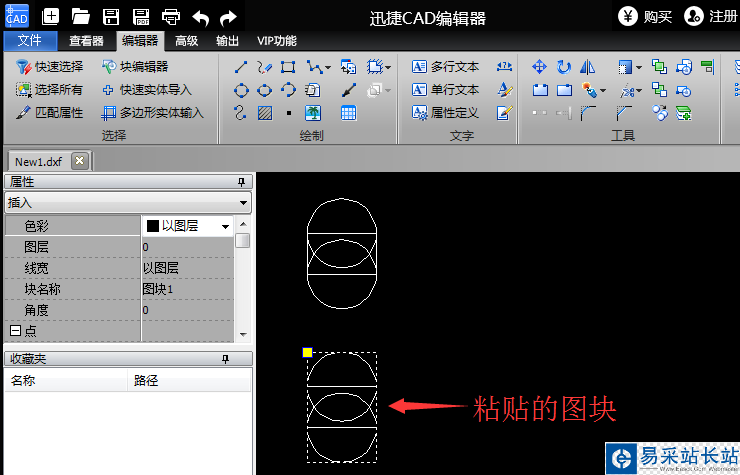

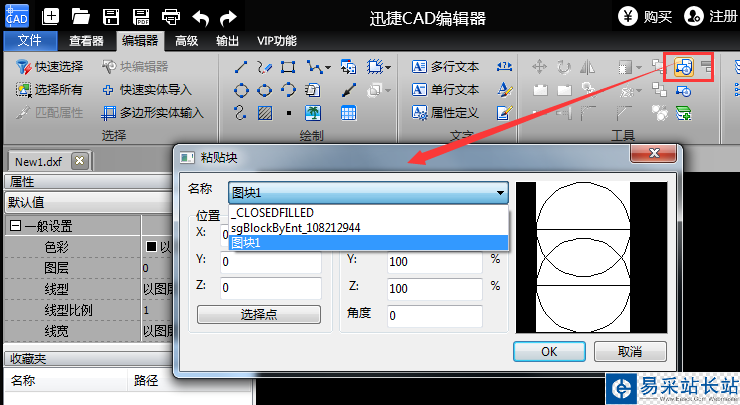

5、需要使用該圖塊時，點擊“粘貼塊”工具，在粘貼塊對話框的名稱下拉列表中選擇剛剛創建的圖塊名稱，然后根據需要設置好位置和比例，點“OK”，圖塊就粘貼到圖中了。
