本經驗為大家分享一篇proe怎么判斷草圖的參考平面方向的教程

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

1、首先，我們打開proe5.0軟件，利用拉伸、圓角、倒角命令繪制任意一個物體形狀，比如，我們可以繪制如下圖所示的圖形，記得要把平面顯示開啟?，F在有TOP、FRONT、RIGHT平面。

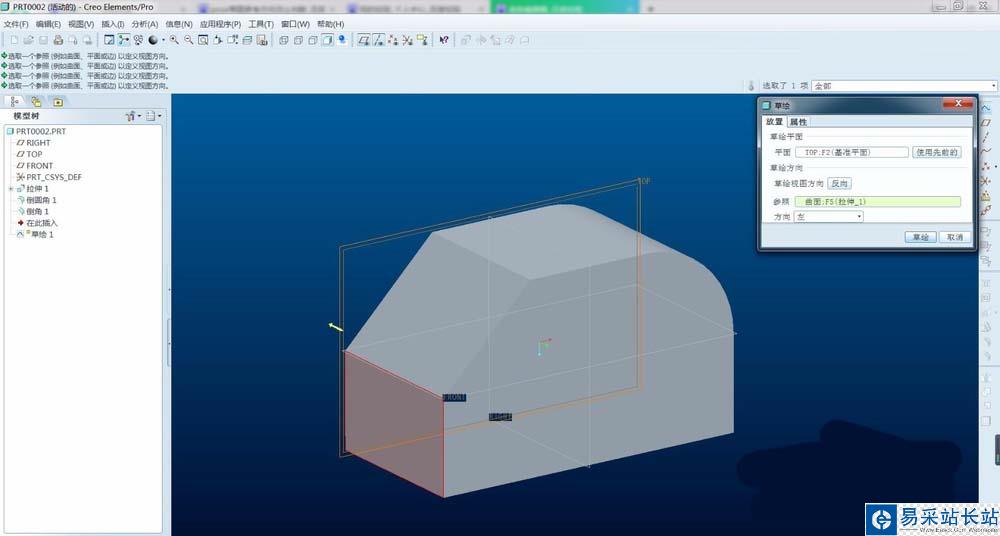

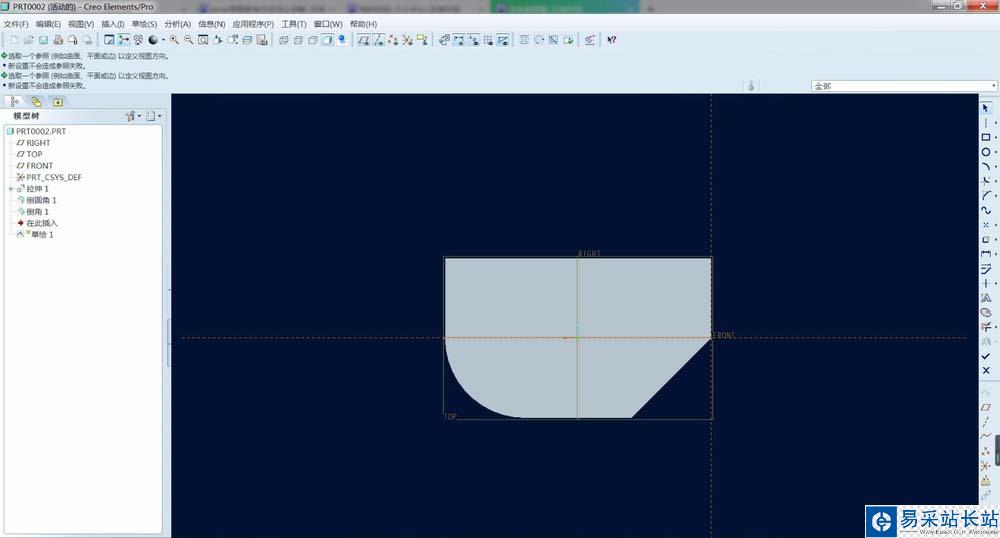

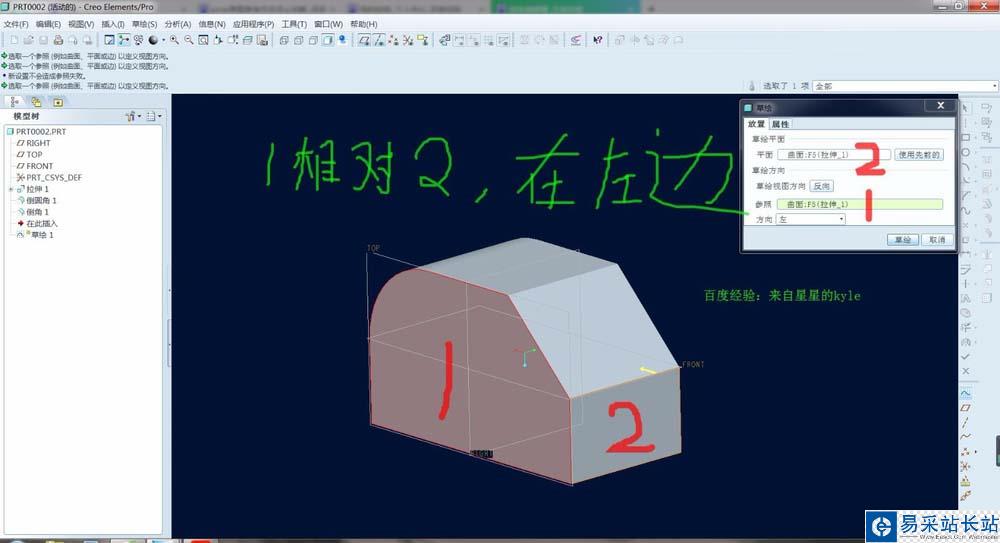

2、現在，我們嘗試第一種方法，以【TOP】平面為草圖平面，注意草圖的方向，也就是箭頭所指方向，我們把方向統一旋轉到垂直于屏幕往下，然后我們選取倒角的一條邊（或者倒角的那一個面）作為參考平面，【方向為（左）】

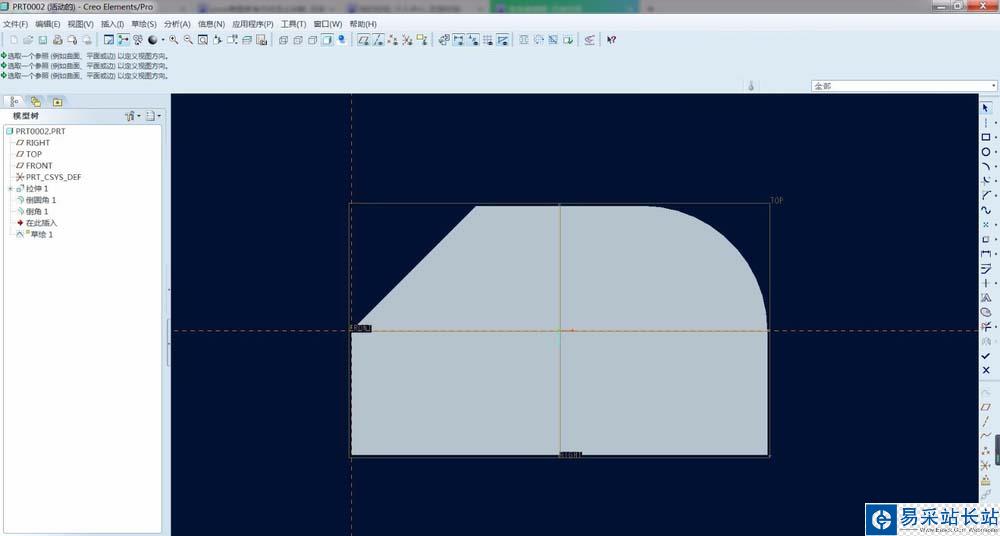

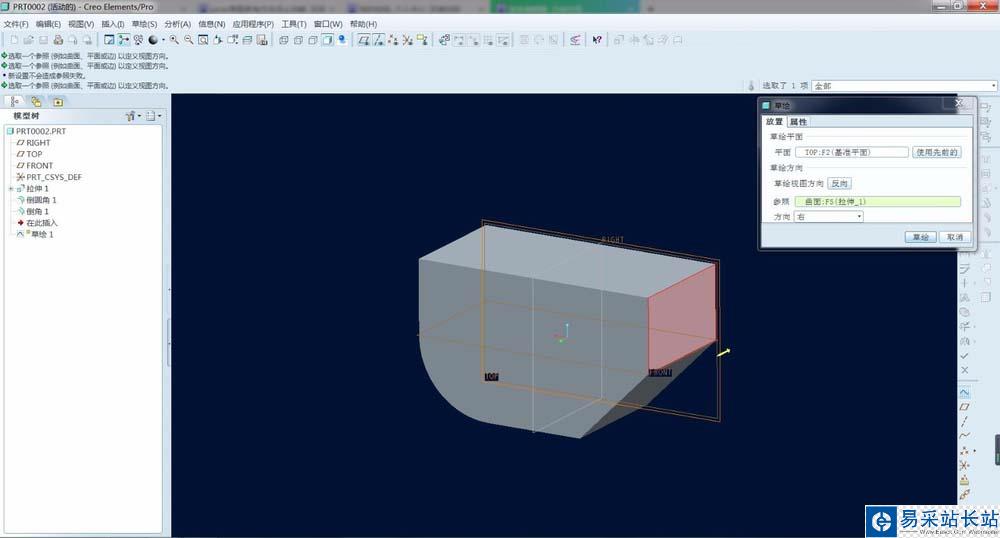

3、現在我們試試把方向改變，草圖平面top不變【方向為（右）】，這樣，你會發現那個面已經跑到屏幕的右邊了。

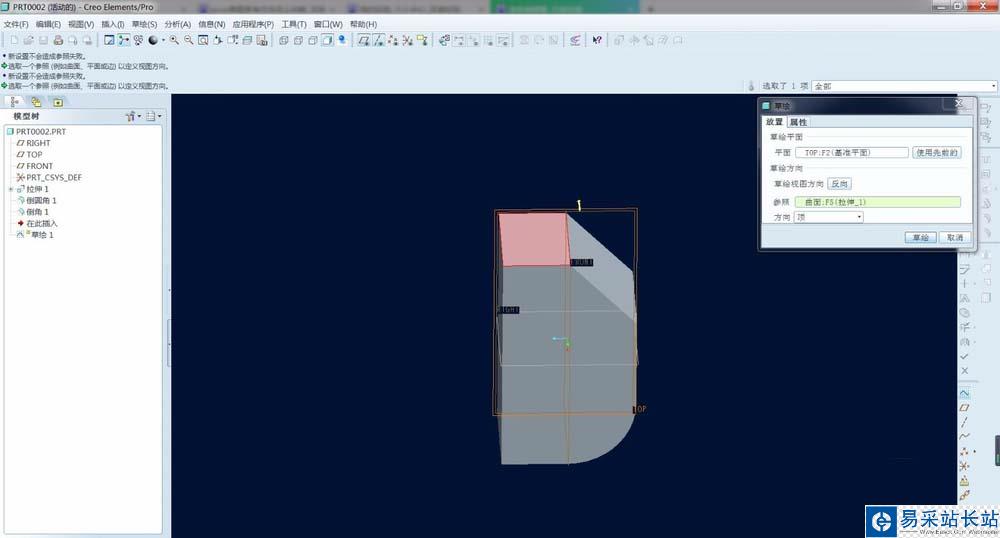

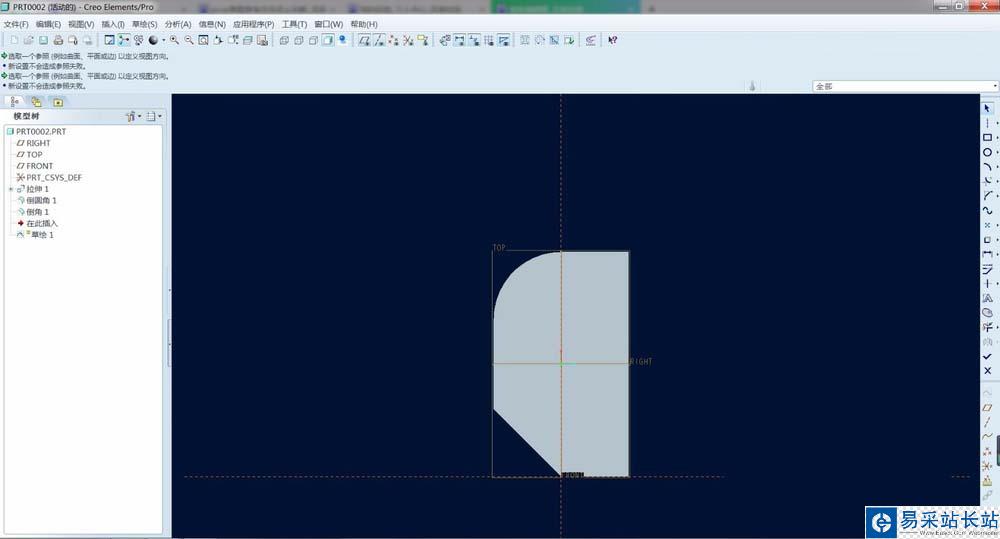

4、同樣，我們保持草圖平面top不改變，改變方向，【方向改為（頂）】，這個參考平面就跑到平面的上面去了。

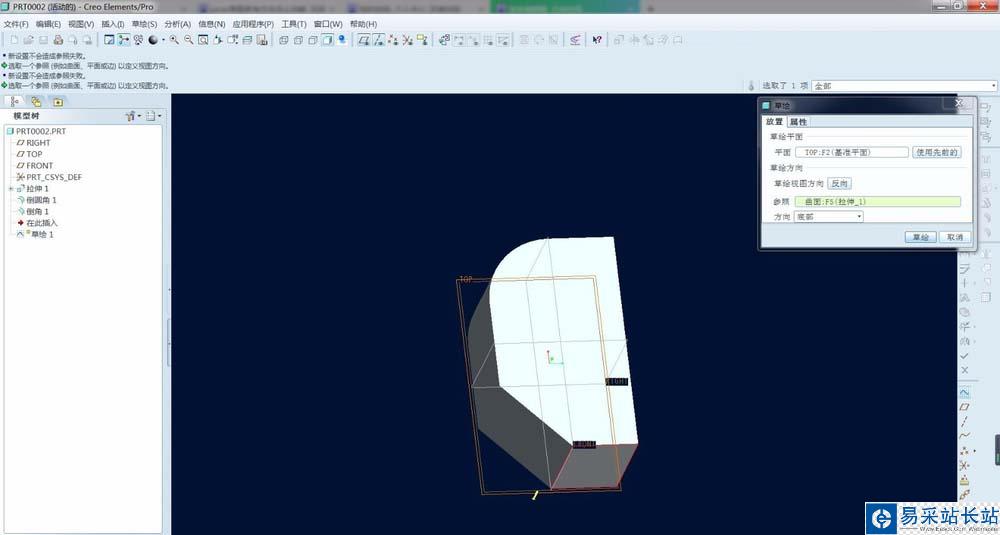

5、最后，我們把【方向為（下）】，意思就是這個參考平面相對于這個草繪平面的位置，即當草繪時的箭頭往下時（往屏幕方向），這個參考平面設為哪個方向，他就往哪個方向走。

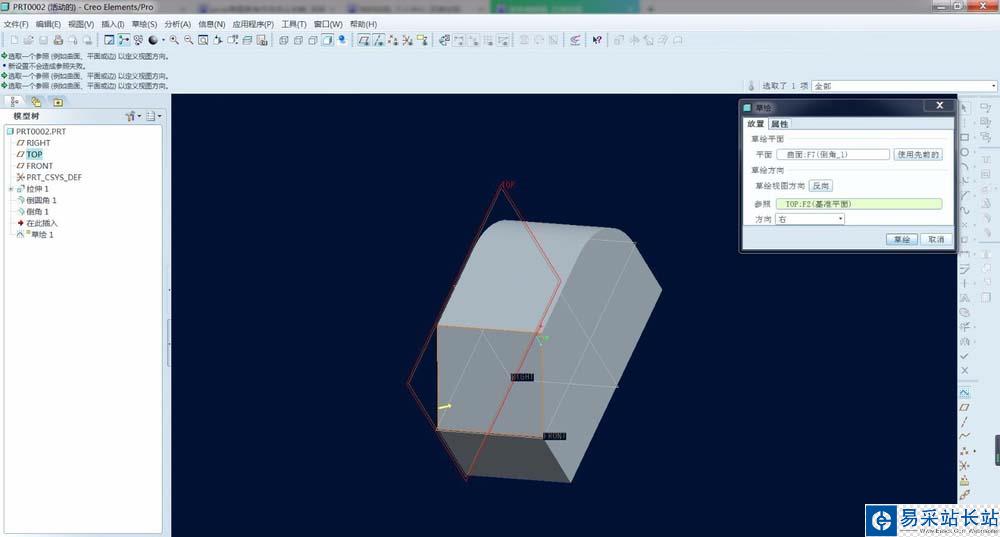

6、現在，我們試試別的平面，具體如下圖所示，這樣就能分的清楚了吧。
