用CATIA里面的加強筋命令繪制加強筋實體，比較方便。但是要注意加強筋必須的是在半包圍實體內才能繪制。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大?。?.84GB更新時間：2016-06-27

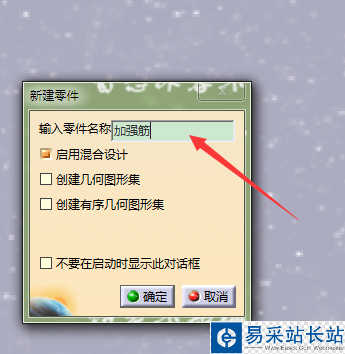

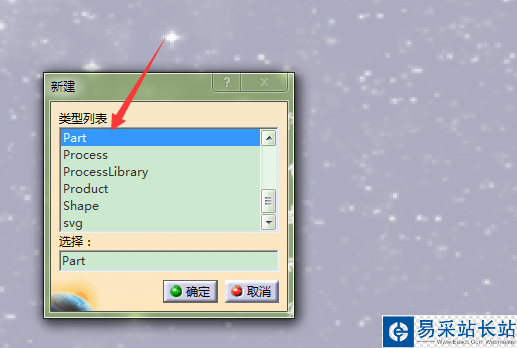

1、在桌面雙擊打開CATIA軟件，新建個PART文件，命名為“加強筋”；

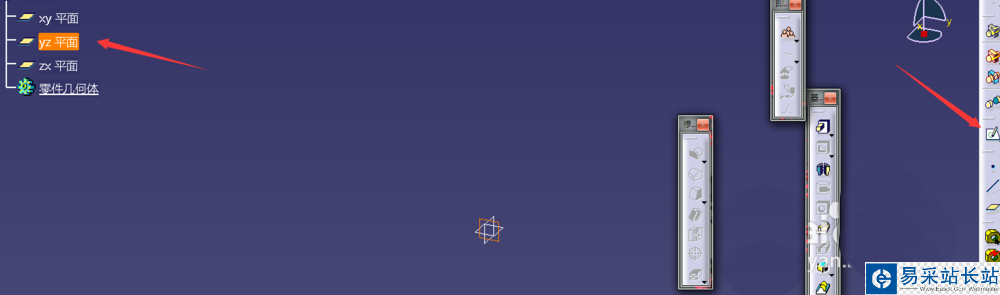

2、選擇YZ平面，進入草圖，繪制一個多邊形如圖所示；

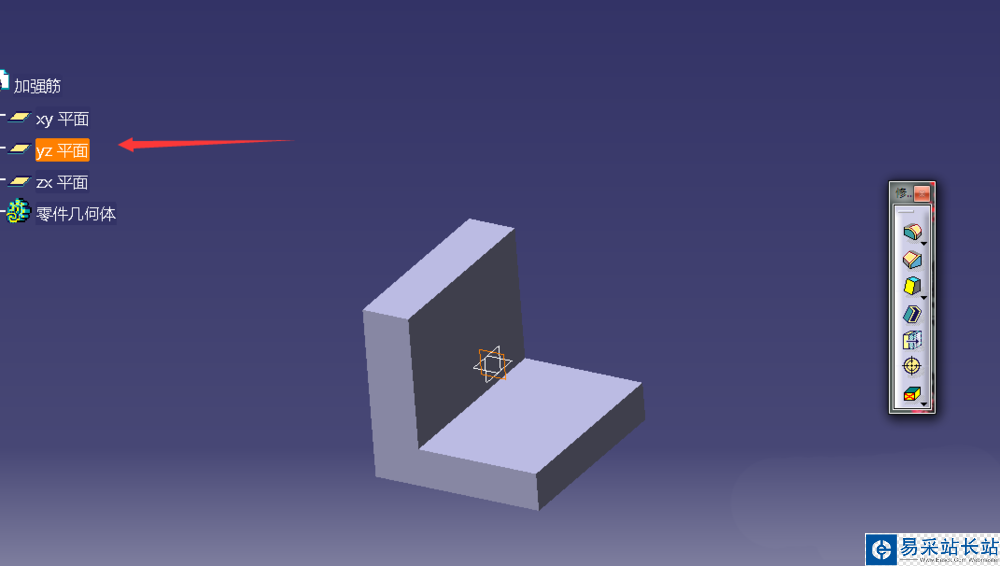

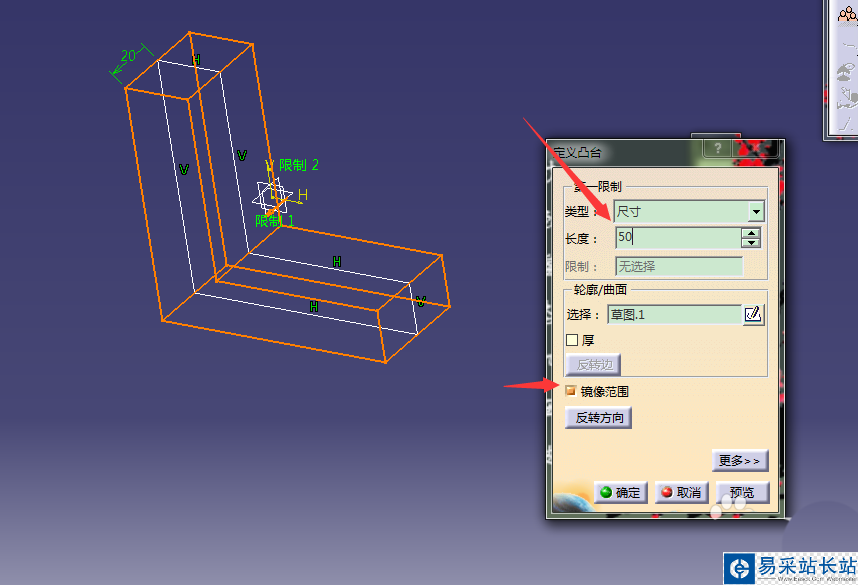

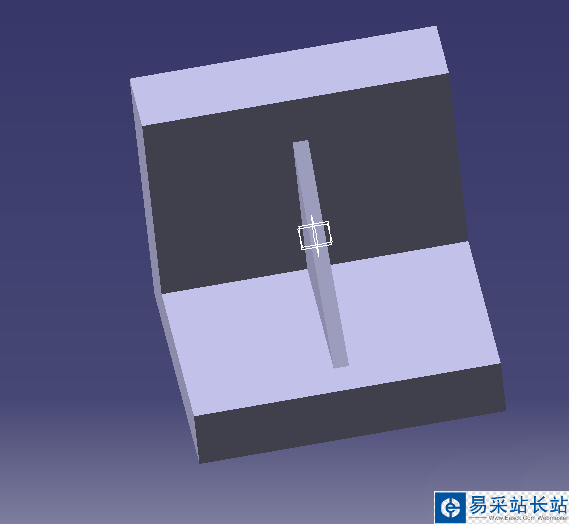

3、退出草圖，把草圖1拉伸為實體，得到一個界面為"L"的實體。

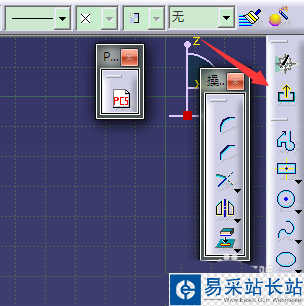

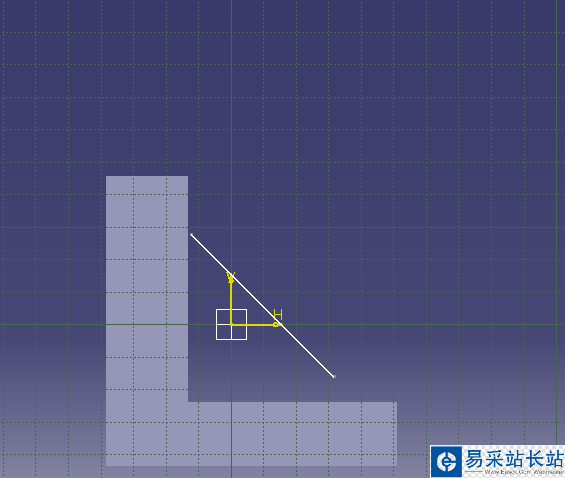

4、選擇YZ平面，進入草圖繪制一條斜線。退出草圖；

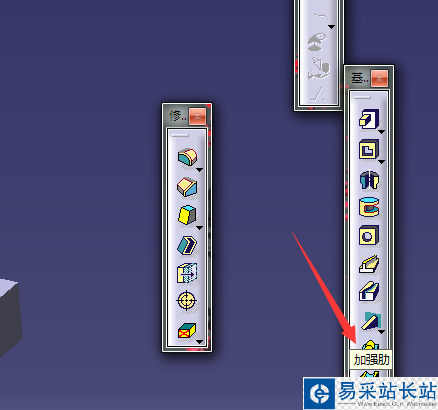

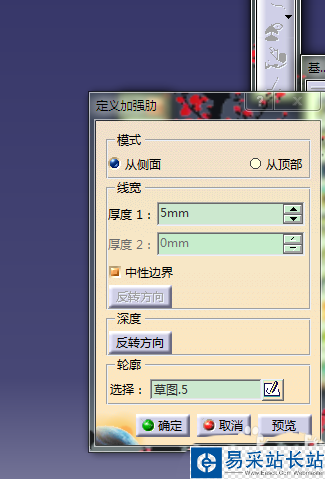

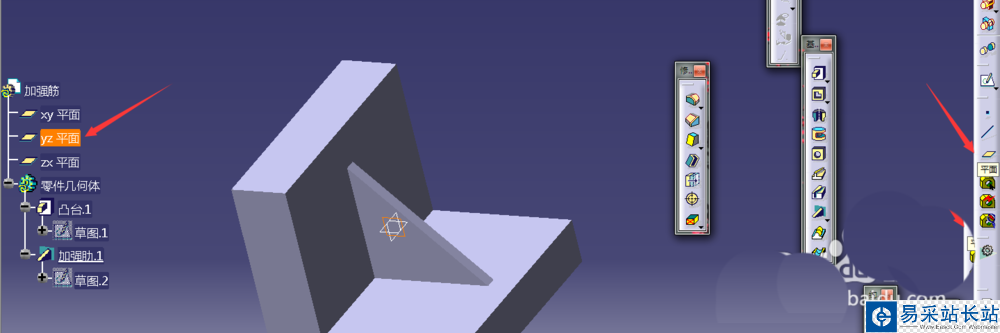

5、選擇加強筋，點選從側面，厚度1選擇5mm，得到加強筋；

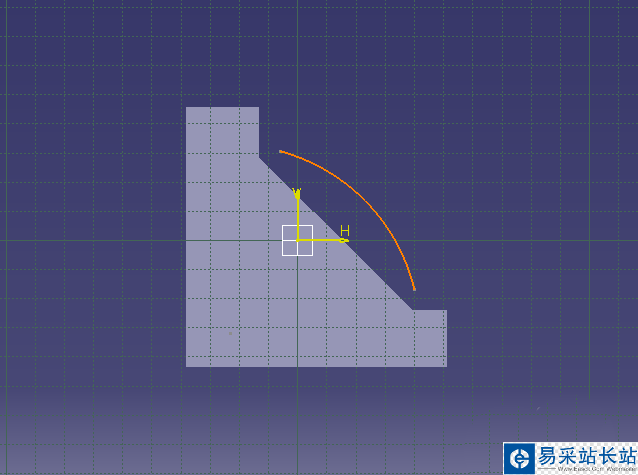

6、以YZ位參考平面建立一個偏移平面進入平面繪制一條弧線。

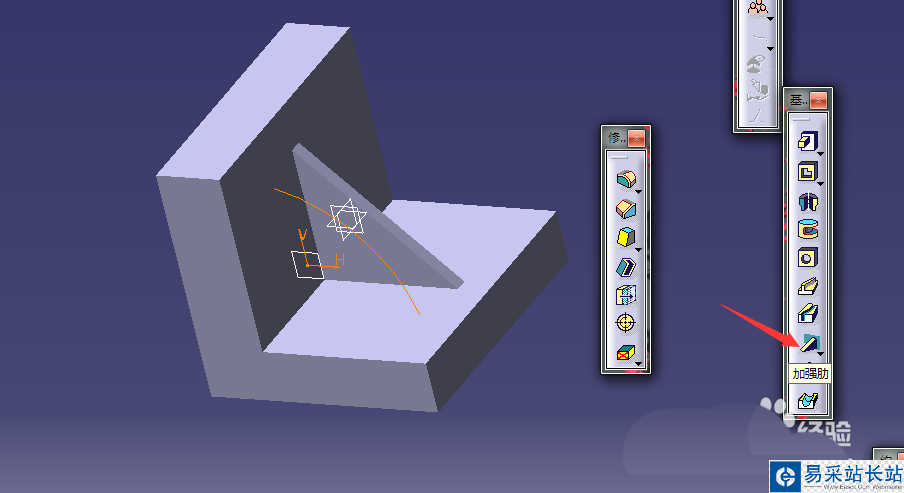

7、選擇加強筋，點擊確認。得到圓弧形加強筋；
