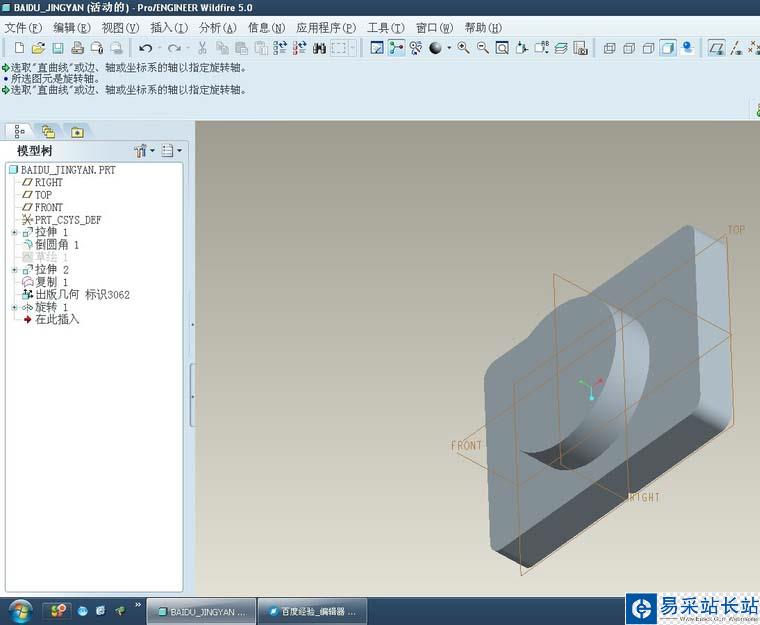

proe5.0的旋轉與proe4.0的旋轉還是有區別的，下面給大家講述下proe5.0旋轉命令怎么用。

軟件名稱：Ewebediotr5.2商業版免費下載軟件大?。?.05MB更新時間：2008-07-04

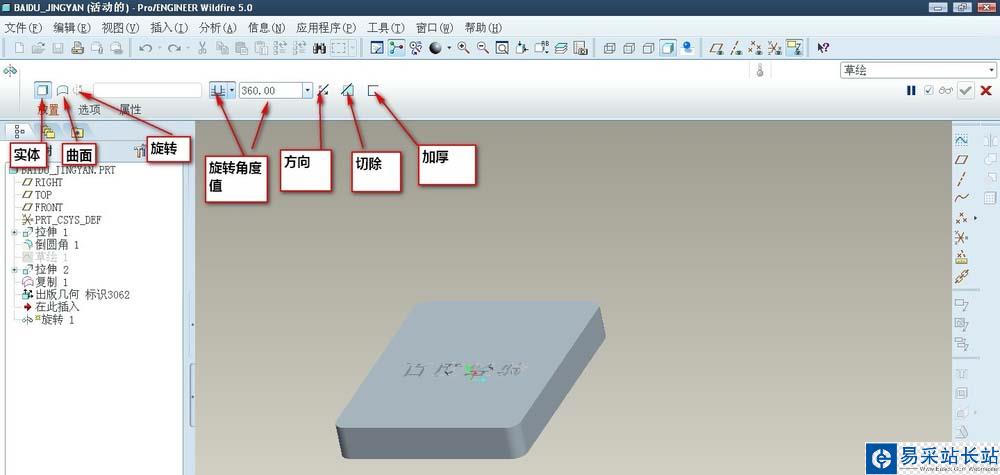

1、左鍵點擊“旋轉命令”。認識下各個的作用。

2、鼠標右鍵長按-選擇“定義內部草繪”。

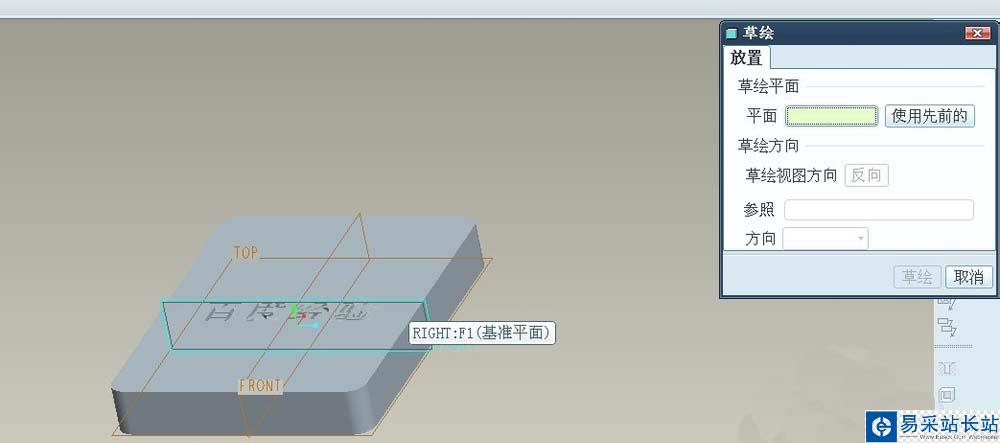

3、選擇“參考平面”，你需要的旋轉的界面，點擊“草繪”

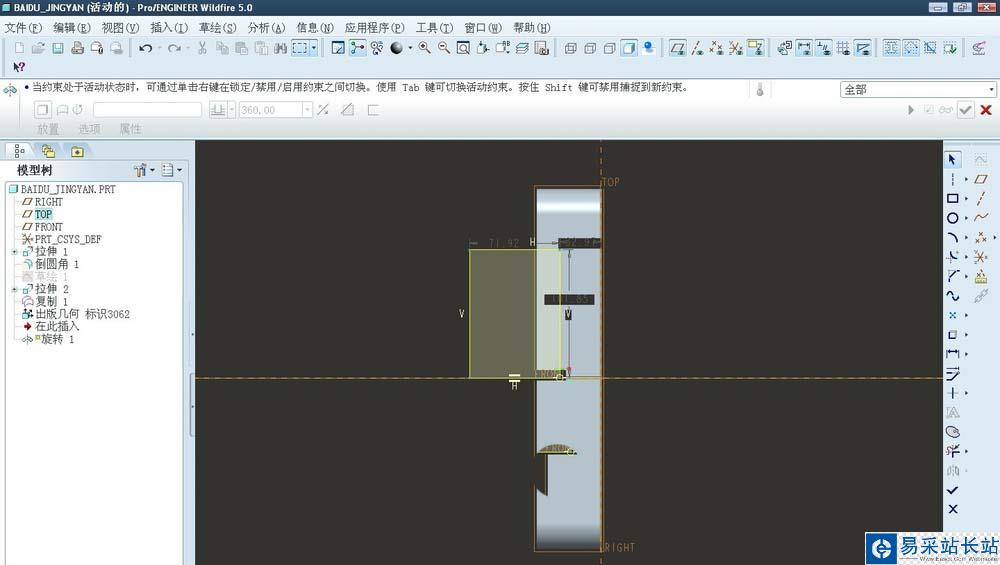

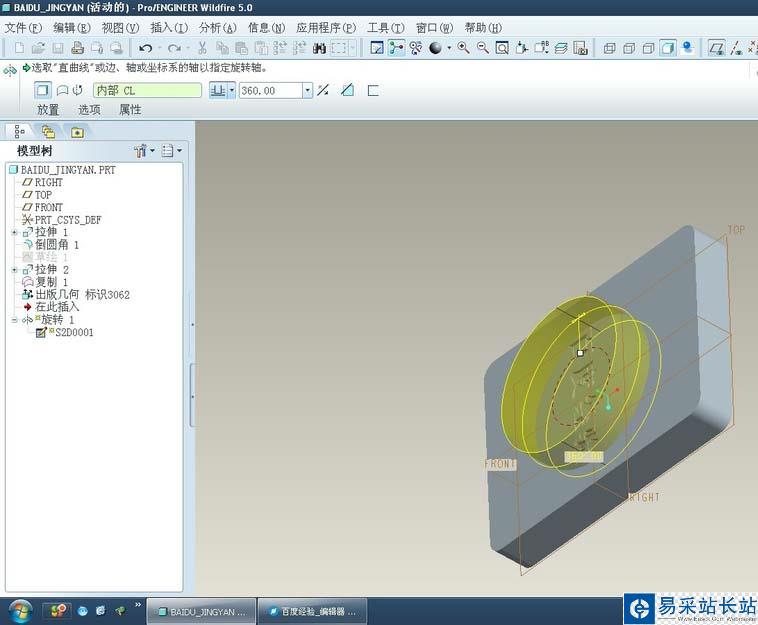

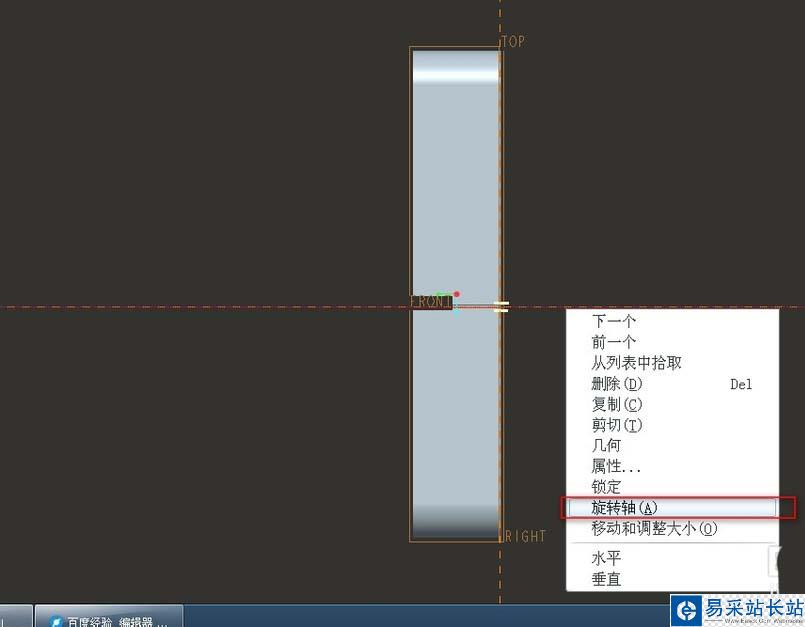

4、繪制截面。右鍵-選擇“中心線”進行繪制旋轉軸。繪制中心線完成后，右鍵-選擇“旋轉軸”（這個步驟如果省略，需要在3d圖里指定旋轉軸）

5、繪制一個截面，截面必須封閉才能旋轉。如果不封閉，實體可以選擇加厚。

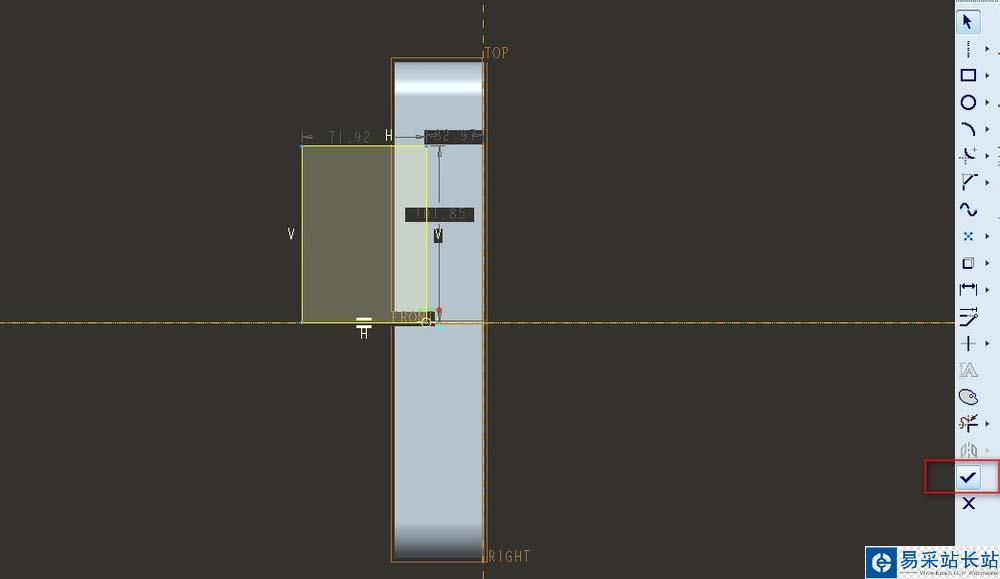

6、繪制完成后，點擊“勾”確認完成。
