solidworks是常用的三維繪圖軟件，在這個軟件中，我們可以繪制三維模型，也可以對模型進行仿真模擬。這次我們來看看如何用solidworks的floxpress模擬流體在容器內的運動，通過模擬，我們可以知道流體的運動軌跡和各區域的速度。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

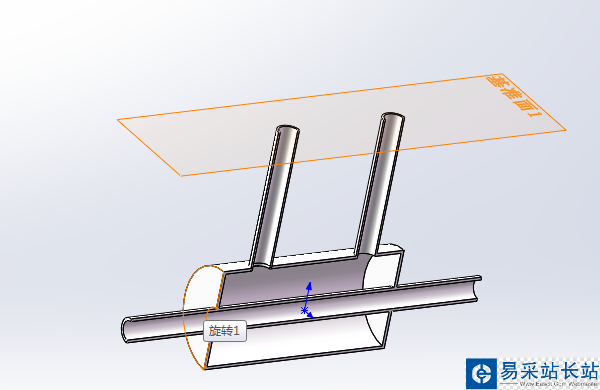

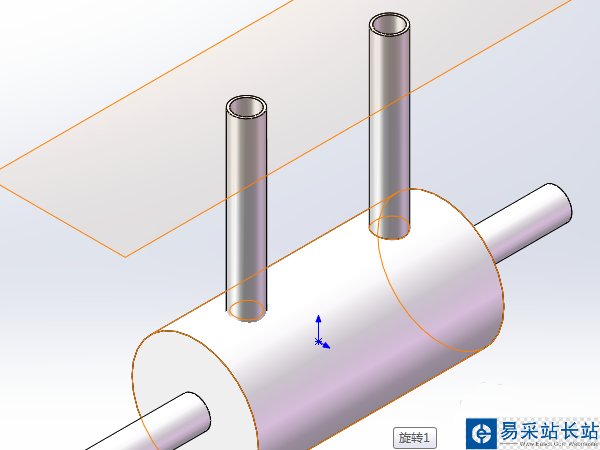

1、建立容器的三維模型，用剖面視圖查看容器內部結構。

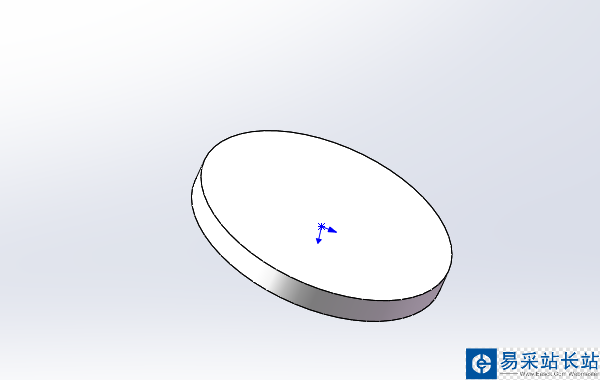

2、建立容器出入口的蓋子模型。軟件要求容器必須用容器封閉出入口。

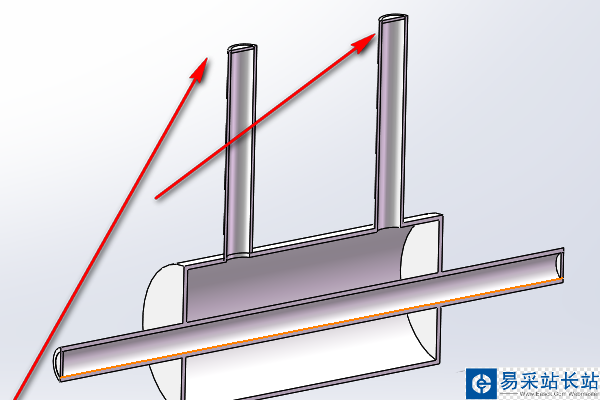

3、建立裝配體，用蓋子封閉容器出入口，形成裝配圖。

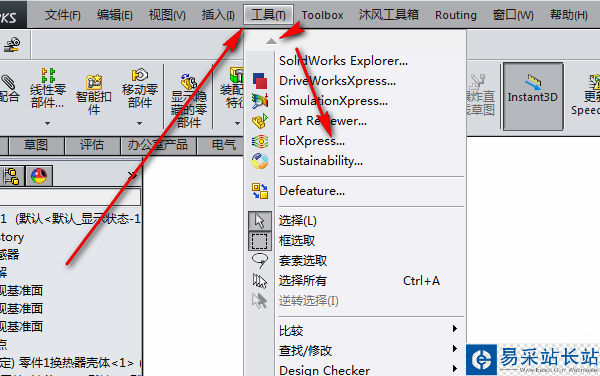

4、點擊“工具”——“floxpress”，打開模擬對話框。

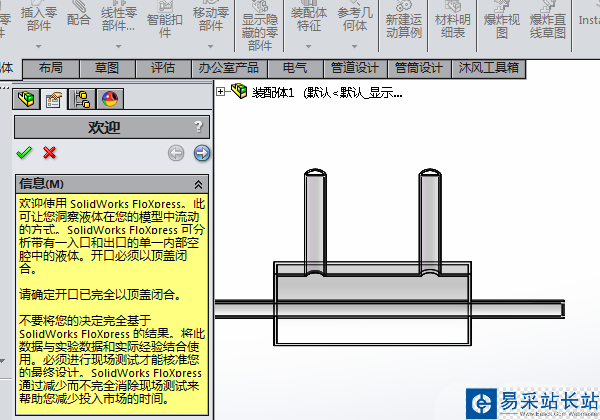

5、歡迎使用 SolidWorks FloXpress。此可讓您洞察液體在您的模型中流動的方式。SolidWorks FloXpress 可分析帶有一入口和出口的單一內部空腔中的液體。開口必須以頂蓋閉合。

請確定開口已完全以頂蓋閉合。

不要將您的決定完全基于 SolidWorks FloXpress 的結果。將此數據與實驗數據和實際經驗結合使用。必須進行現場測試才能核準您的最終設計。SolidWorks FloXpress 通過減少而不完全消除現場測試來幫助您減少投入市場的時間。

模擬是要與真實試驗想結合的，不能完全信任模擬，因為簡化模型可能有較大誤差。

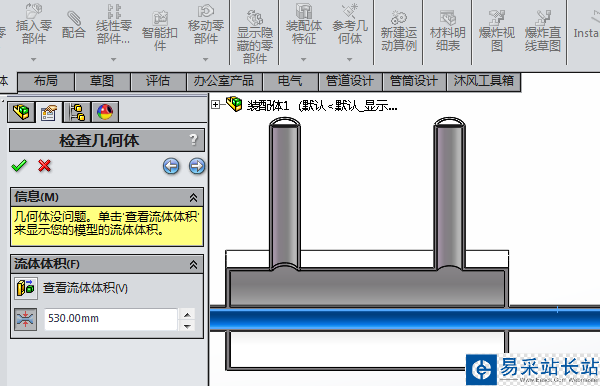

6、查看容器的流道體積，有錯誤的話軟件會提示。

7、選擇模擬的介質。

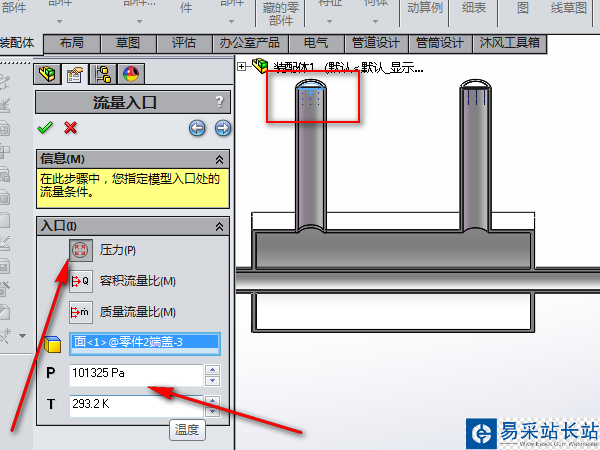

8、選擇入口，設定入口的邊界條件。選定入口的時候要選入口蓋子的內側表面。

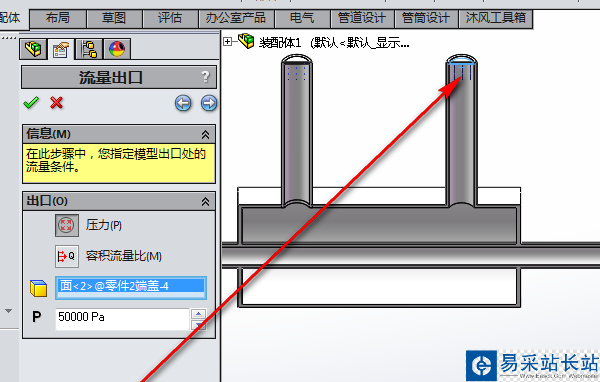

9、設定出口和出口的邊界條件。

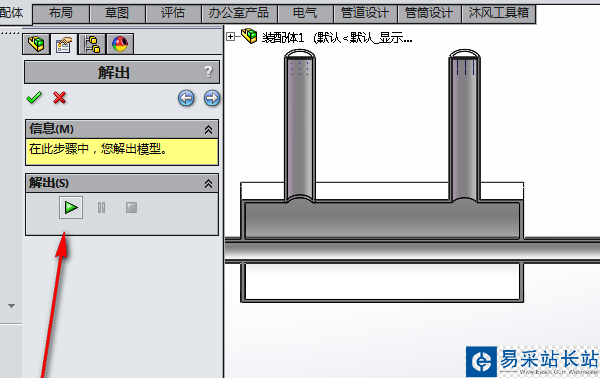

10、點擊“解出”按鈕，軟件就開始運算啦。

11、電腦的cpu開始100%運算，經過漫長的等待，就可以看到這個界面啦！流線的數量是可以調整的，流線上的顏色代表了流體在這個時刻的流速。點擊軌跡旁邊的播放按鈕，還可以看流體的軌跡動畫哦,簡直棒棒噠！
