Solidwork中齒輪的幾種畫法

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

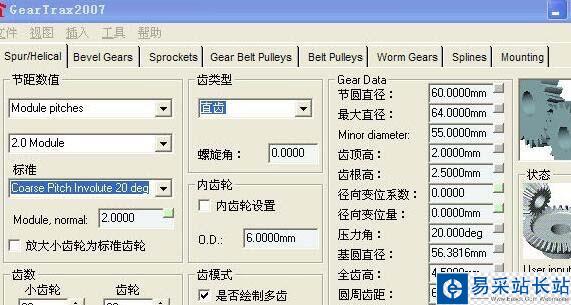

一、GEARTRAX2007插件工具

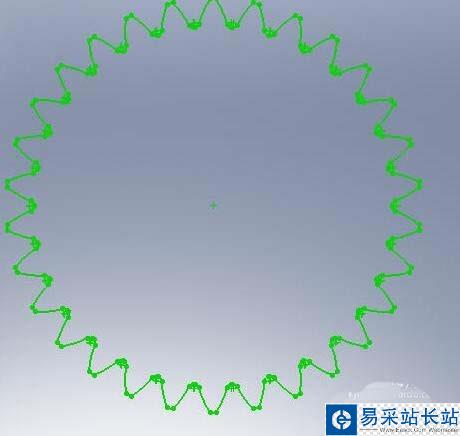

在sw2007中調入，快速生成一對齒輪，精確齒形，可加入變位、齒寬等。同時還能生成同步輪、皮帶輪、鏈輪、錐齒輪、蝸輪蝸桿等。SW2008中暫不支持。(圖中m2,Z30,x0.8)

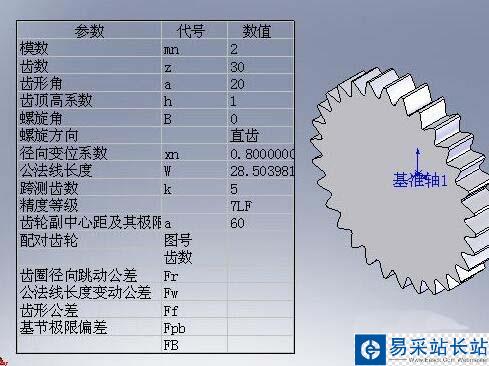

二、FNT三維齒輪插件

齒輪副設計工具，精確齒形，可加入變位、齒寬等，可進行強度校核和生成檢驗公差值，同時生成齒輪設計報告，是齒輪三維設計的理想工具。(圖m2,Z30,x0.8)

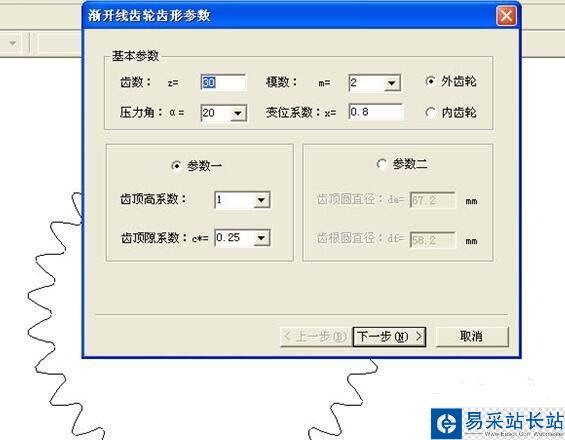

引入CAXA中漸開線齒形草圖到SW中后拉伸

準確的齒形和變位，可多次引入生成多聯齒輪，但操作麻煩。(圖m2,Z30,x0.8)

三、toolbox中自帶齒輪工具

齒形為圓弧近視，無變位，一般場合使用。

在利用solidworks設計齒輪時，總結了這幾種齒輪的畫法，供同行們參考
