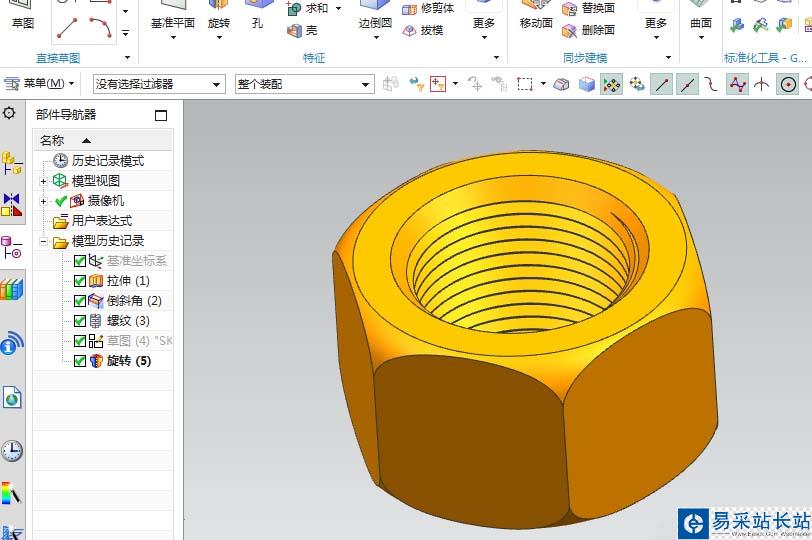

上一課講解了關于螺母的繪制方法，為了使用螺母更加好看，需要切除其棱角，由于螺母是六邊形，需要用旋轉切剪才能完成零件設計，本節UG10.0教程講解關于旋轉切剪命令的使用技巧，歡迎學習。下圖為切剪后的螺母圖形；

軟件名稱：Siemens NX 10.0 Lin64 官方安裝中文版(附破解文件)軟件大?。?.4GB更新時間：2016-12-13

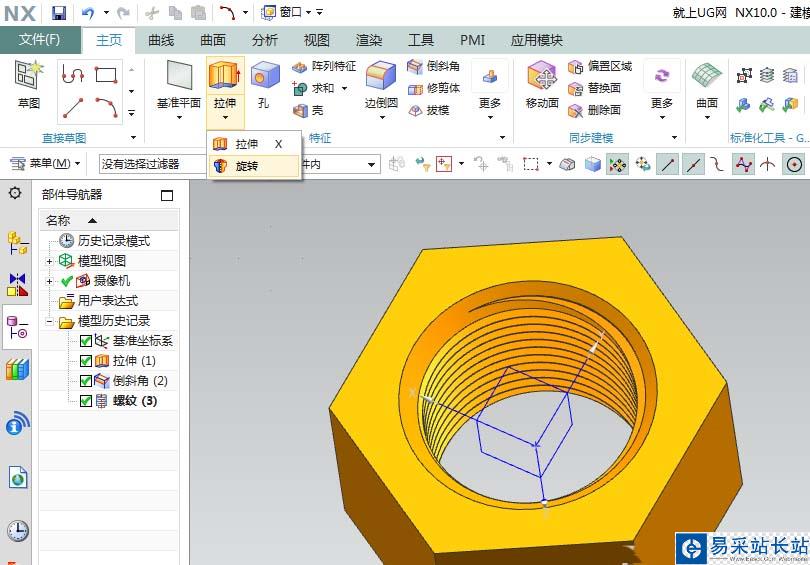

1、展開拉伸命令的下拉菜單，找到旋轉命令；

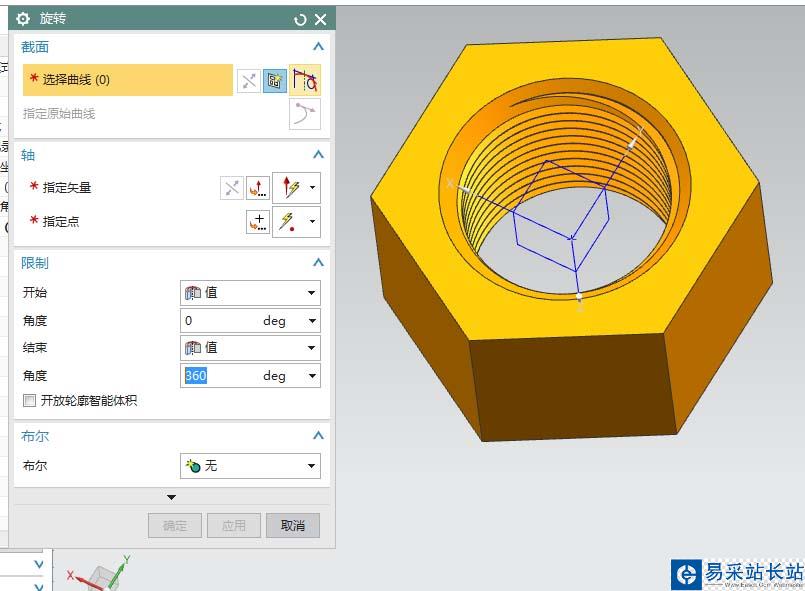

2、點開旋轉命令后，其繪圖菜單如下；接著點繪制草圖；

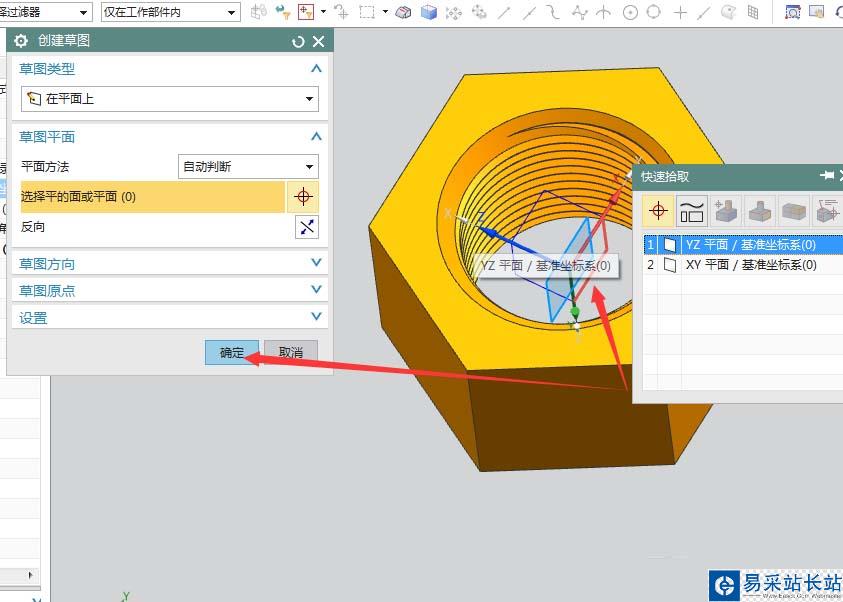

3、此時在選擇草圖平面時，一定要注意，需要先擇YZ平面；（選擇最大邊界的方向才能一次切剪成功）

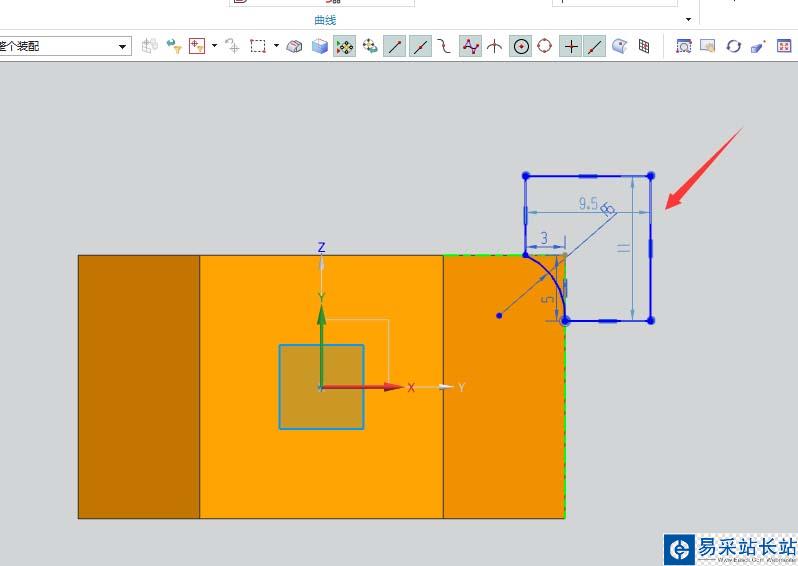

4、使用直線、圓弧繪制好的第一個界面如下；

5、通過運用曲線鏡像命令，完成底部曲線；（對于對稱圖形中，相同的特征，不需要重繪，使用鏡像即可）

6、曲線繪制完成后，點草圖，其得到的三維圖形如圖1，然后通過對旋轉菜單中的布而運算執行求差，最終得到的圖形如圖2.
