用CAD快速看圖進行測量的時候，有時會發現測量結果和標注對不上；或者在測量大樣圖時，也會有以上問題，這時候就需要進行測量比例設置。請看攻略：

軟件名稱：cad快速看圖 v5.10.2.64 最新中文安裝版軟件大?。?2.4MB更新時間：2019-09-27

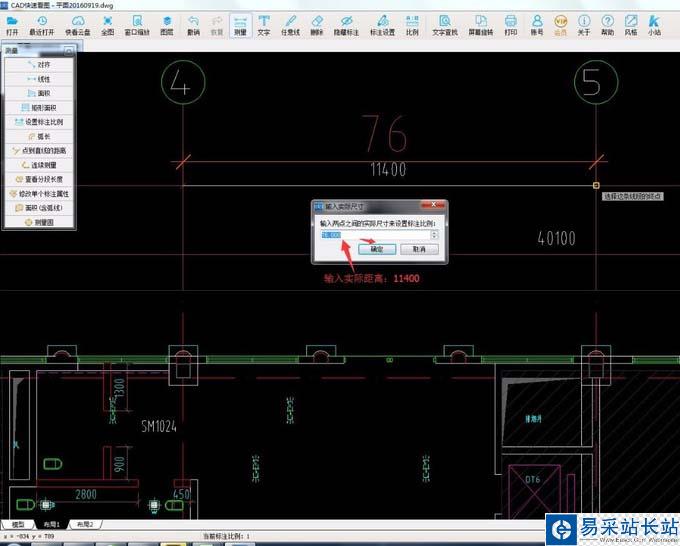

1、在布局中測量或大樣圖測量中，會遇到測量結果和標注不一致，如圖。此時點擊工具欄的“調整比例”按鈕，進行測量比例調整。

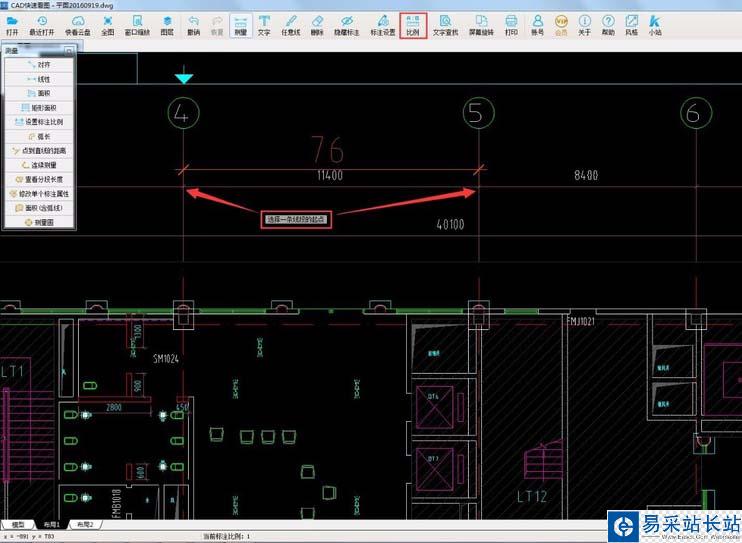

2、按照鼠標旁邊的提示，選擇一條已知長度的線段端點。

3、彈出對話框，填入實際距離（圖紙上標注的），點擊確定。

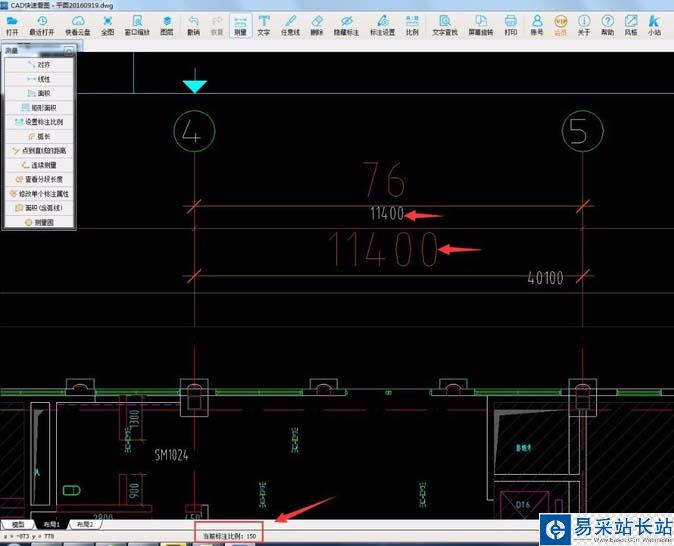

4、此時，重新測量剛才的線段，發現測量結果和標注一致。觀察軟件下方的當前比例，可以發現比例已經改變。
