在CAXA制圖中，有時需要畫軸什么的，這時需要用到倒角，甚至是圓角等。那么如何根據要求畫出呢？下面我來教大家一種簡單的方法。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大?。?66.7MB更新時間：2015-01-26

1、首先沒有軟件的下載這個軟件，然后在桌面找到對應的圖標，雙擊運行如下。

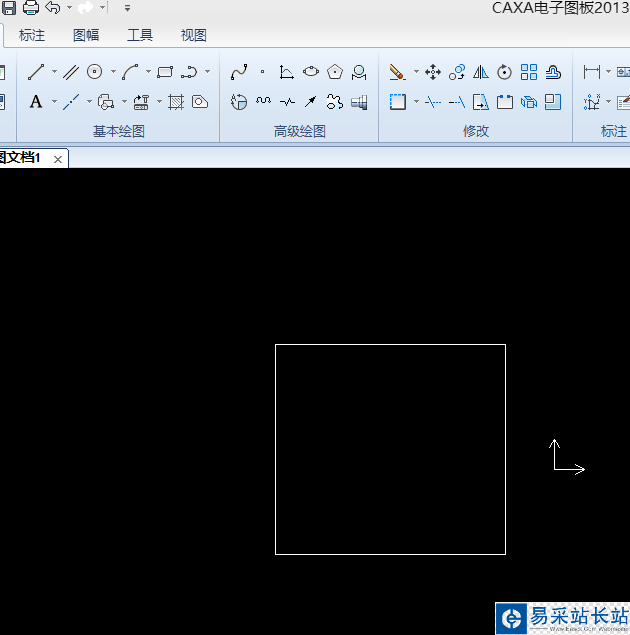

2、這里我先畫一個四邊形，以此為例來講解圓角和倒角等的畫法。

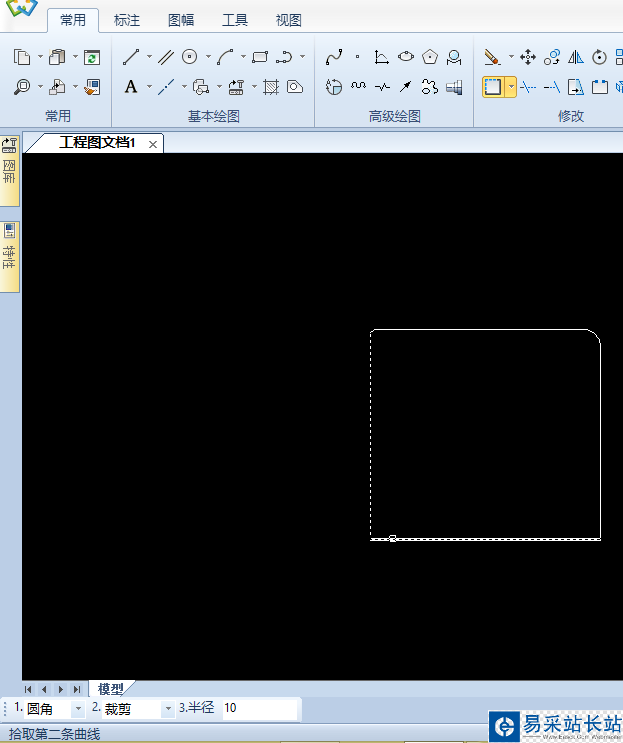

3、在修改的那個框框里找到圓角的指令，在左下角輸入圓角半徑，這里已半徑為10為例，然后依次點擊畫圓角的兩條邊即可。

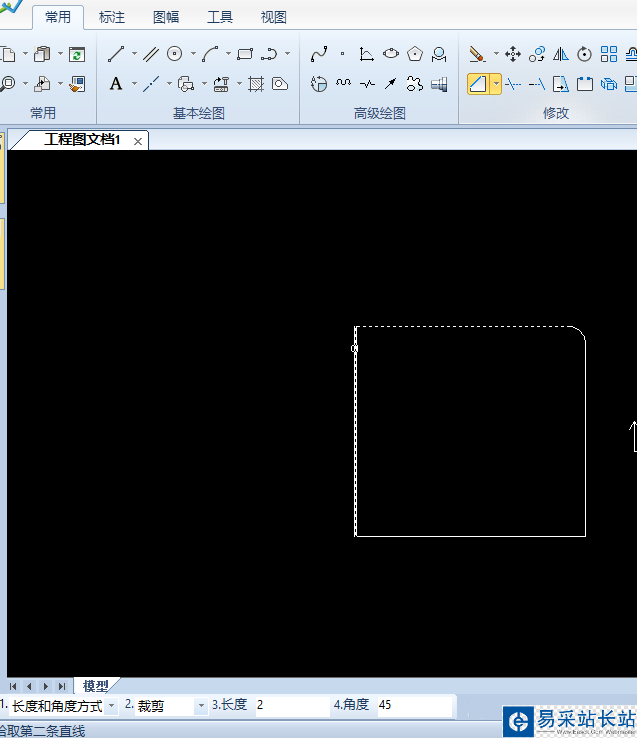

4、還有一個就是畫倒角，依次點擊需要畫倒角的兩條邊，在左小角輸入長度和角度，這里已45度和長度為2為例畫出倒角。

5、最后一個是過度，方法和畫圓角一樣，也是在左下角輸入要求的數值。

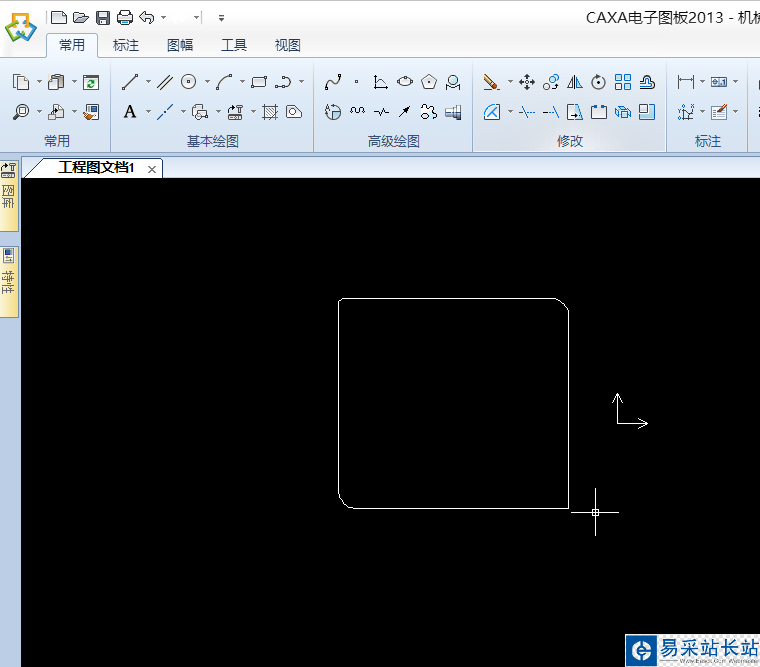

6、這就是我根據三種畫法，圓角，倒角，過渡畫出來的三個形狀。大家可以根據此來練習一番。
