通過設計表可以設計多種不同型號的同類零件，常見的有標準件的設計。本經驗介紹設計表的基礎運用及常見的操作步驟。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大?。?.84GB更新時間：2016-06-27

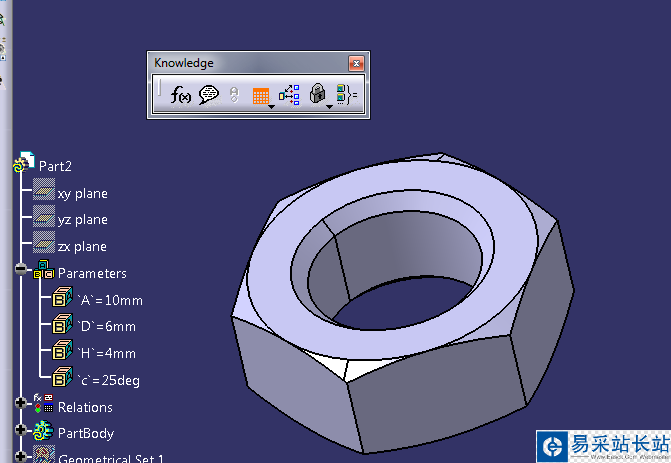

1、建立一個帶有參數化設計的模型，例如螺母，將它的大小高度角度分別用參數A,D,H,c控制，如圖。

2、點擊知識模塊中的設計表。

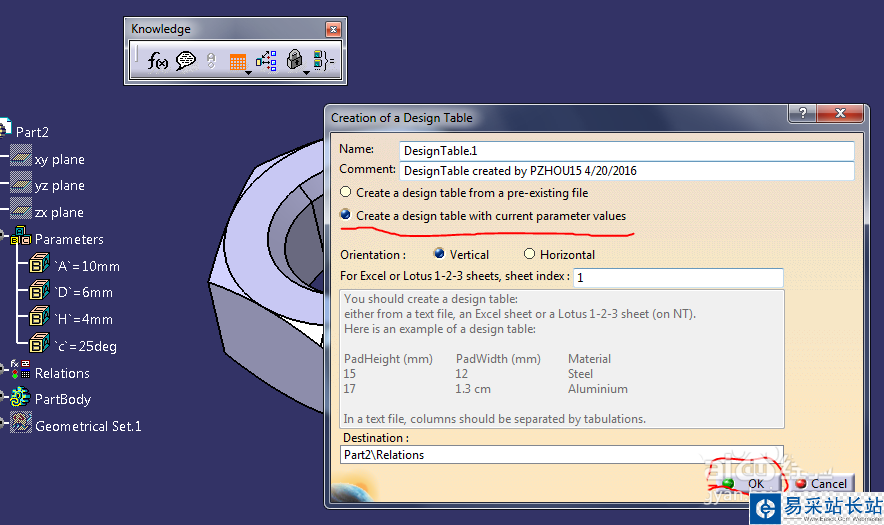

3、在彈出的對話框中選擇：當前參數創建設計表。再點確定。

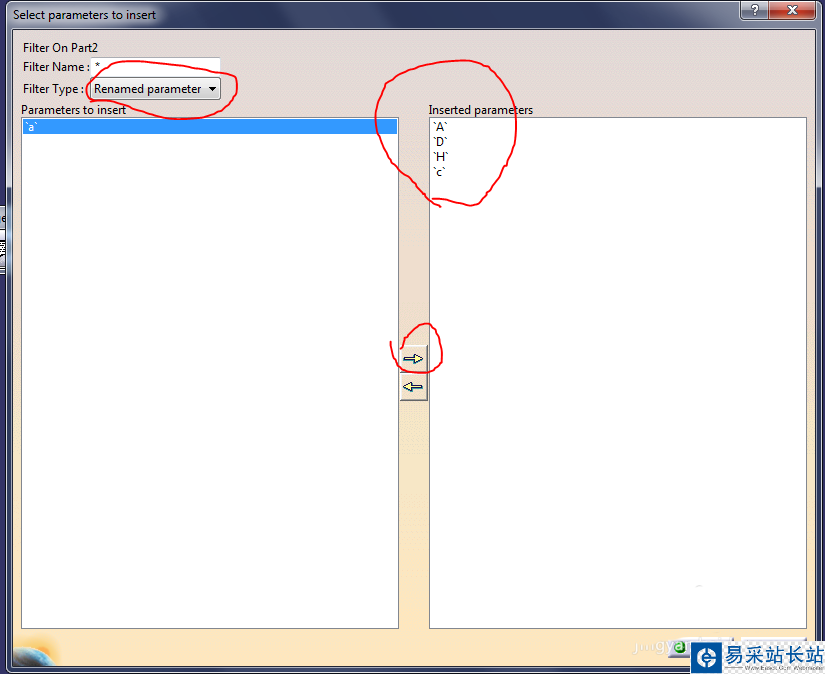

4、再在彈出的對話框里選擇"重命名參數“，在參數插入里將你需要的參數放到已插入參數，點擊確認。

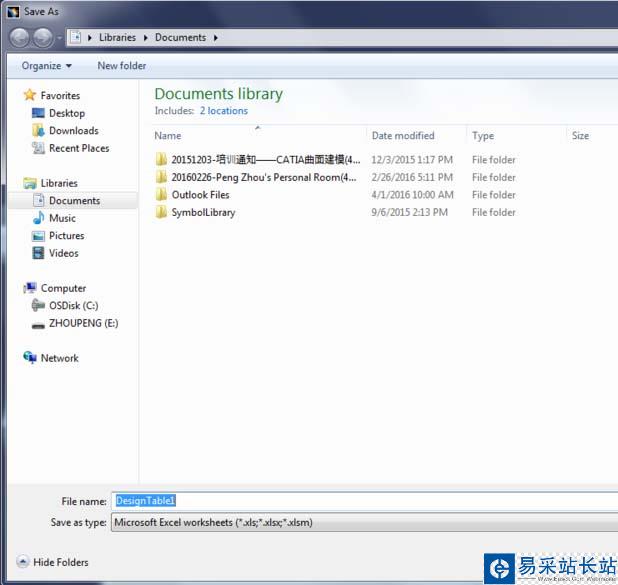

5、然后將設計表保存到你需要的文件夾，點確認。

6、確認后你在catia中可以看見一個設計表對話框，里面有你剛剛選的參數，這個時候可以點編輯表對你的設計表進行編輯。

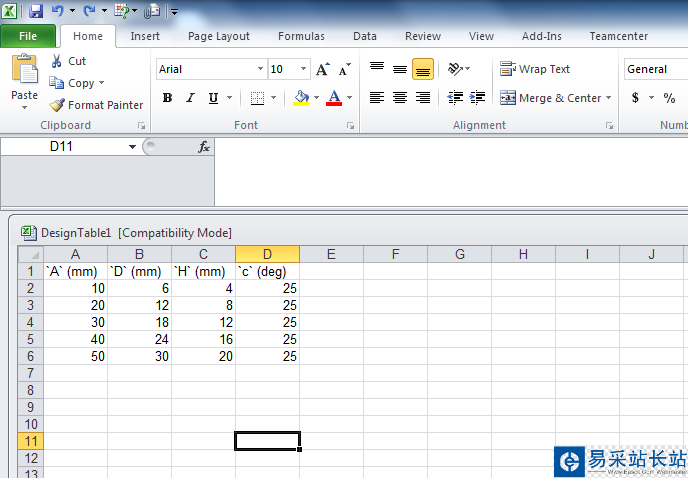

7、彈出excel表格，里面只有一組參數，這時你可以輸入多組參數，再保存。

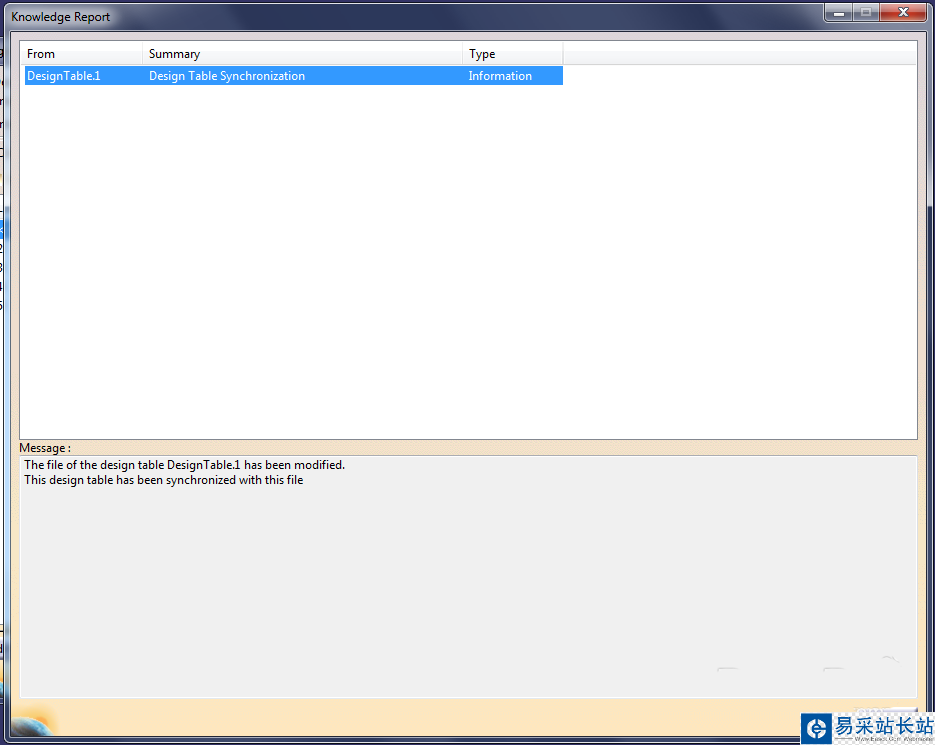

8、保存設計表后，catia中會彈出一個對話框，表明設計表和catia里的設計已經同步?？梢园堰@個對話框直接關閉。

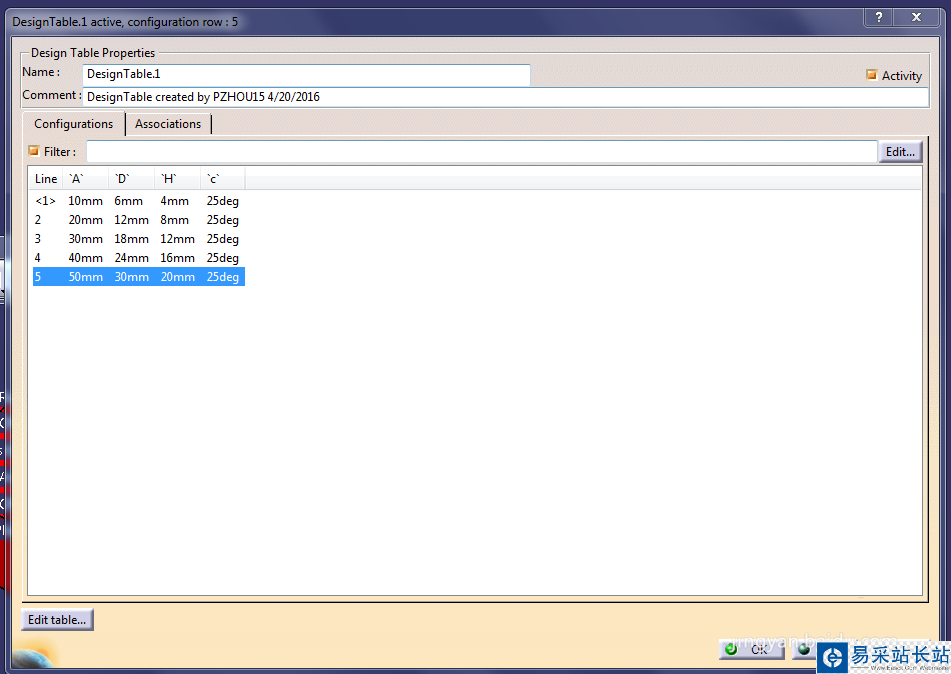

9、現在再看設計表對話框，里面多了幾組參數，選擇另一組參數應用到模型上。點擊應用。再點確認。

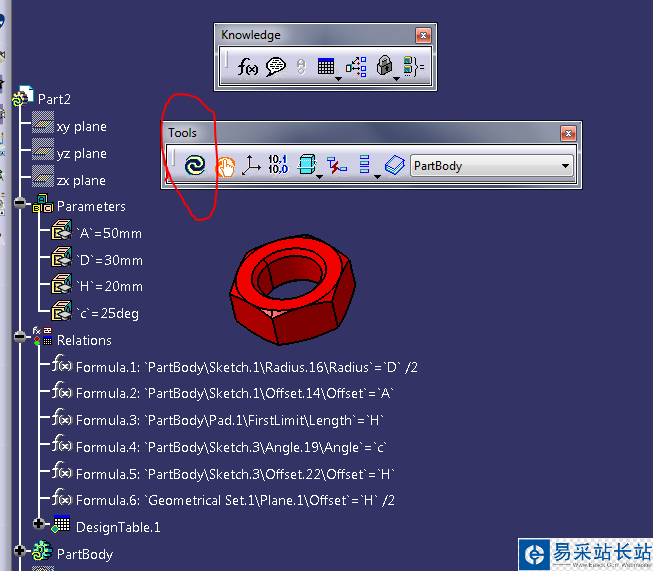

10、在catia中，點擊工具欄里的刷新，可以發現數摸變化了，設計表已經完全應用成功。
