3D網絡圖包含3D網絡形狀和計算機設備形狀以創建立體效果的網絡圖，可以展示網絡布局方式。Edraw Max設計軟件包含的網絡圖模板制作3D網絡圖，下面利用一個實例說明制作過程，操作如下：

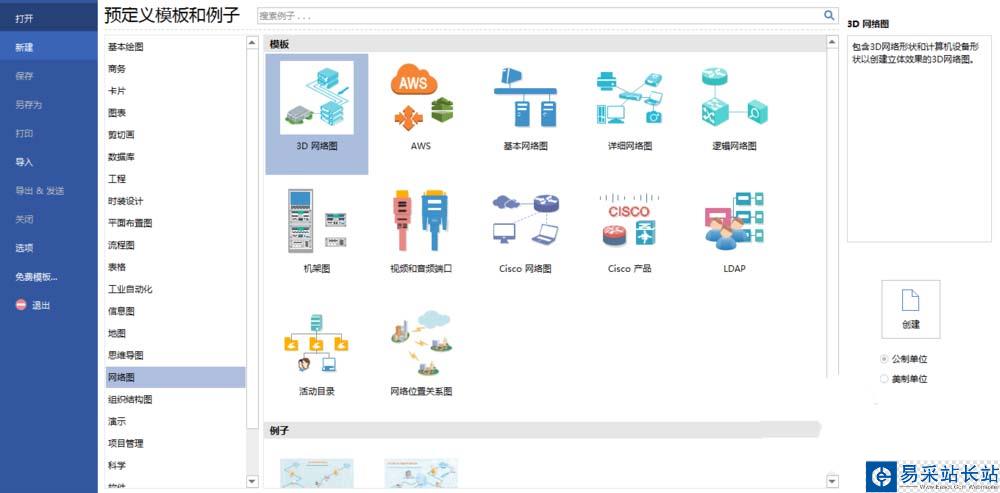

1、雙擊打開Edraw Max設計軟件，按照以下步驟，新建--->網絡圖--->3D 網絡圖，如下圖所示：

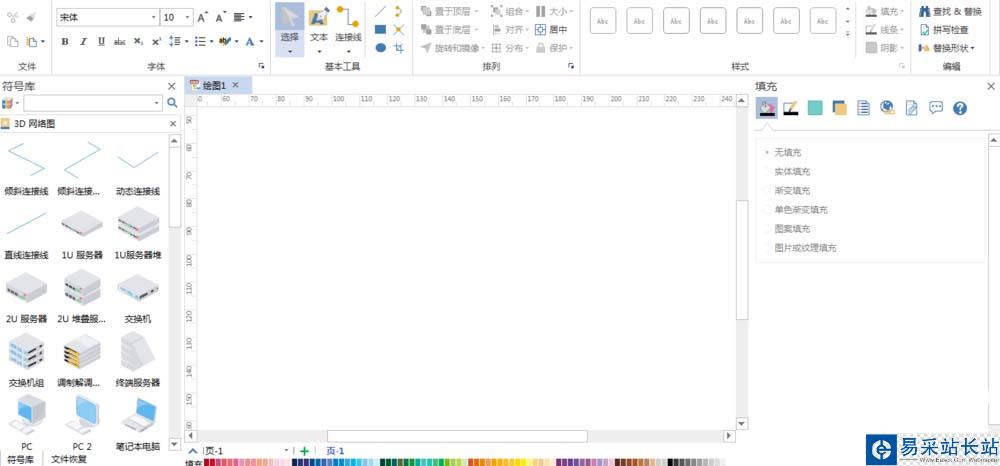

2、選擇3D 網絡圖，點擊“創建”圖標，創建空白的畫布，如下圖所示：
3、在3D 網絡圖中拖一個2U 堆疊服務器到畫布上，調整位置和大小，如下圖所示：

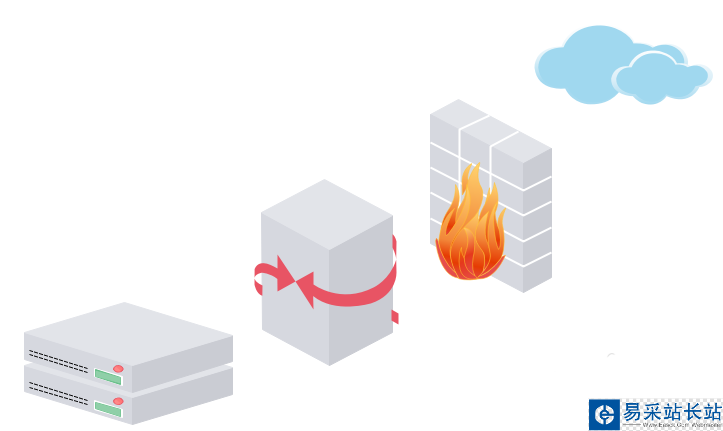

4、再次拖一個網關、防火墻和Internet圖到畫布上，如下圖所示：

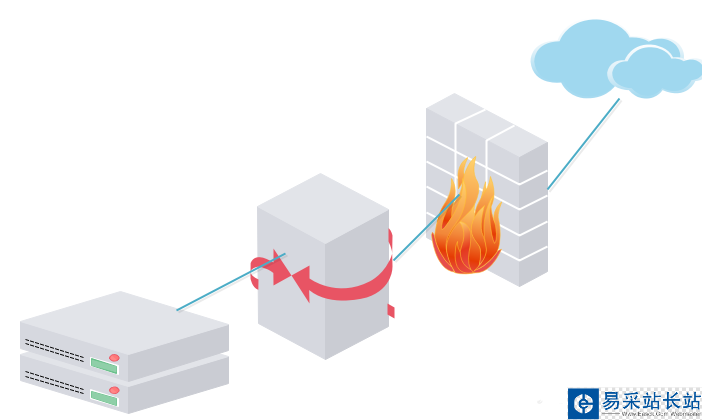

5、將上述四個圖標利用連接線連接起來，如下圖所示：

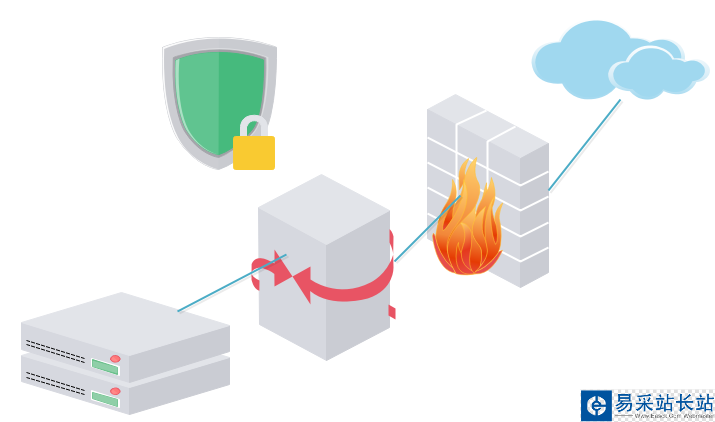

6、再將網絡安全體系到畫布上，預覽該模型圖，如下圖所示：
