UML的用例圖是軟件工程里面應用很廣的一種圖例，是初級的軟件開發人員入門要掌握的一種圖例。那么，UML的用例圖是怎么畫的呢？有什么工具呢？今天小編就來教大家怎么用eclipse畫UML用例圖；感興趣的朋友一起去看看吧！

方法：

1、這篇經驗基于的兩個工具，一個是eclipse，一個是trufun plato，結合這兩個工具，我們就可以在eclipse上直接進行UML的用例圖創建。具體的可以參考怎么在eclipse上安裝plato，這里就不再贅述了。

軟件名稱：Eclipse 4.3.2 SR2 官方中文最新版32位軟件大?。?00MB更新時間：2014-03-12

軟件名稱：Trufun Plato V6 UML工具 (eclipse插件) 免費版軟件大?。?33MB更新時間：2016-12-28

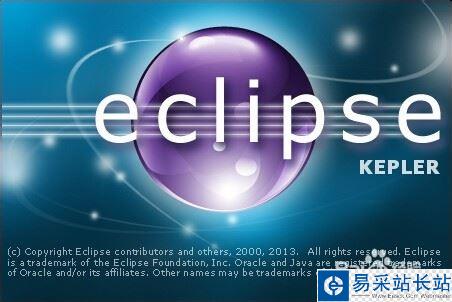

2、打開eclipse

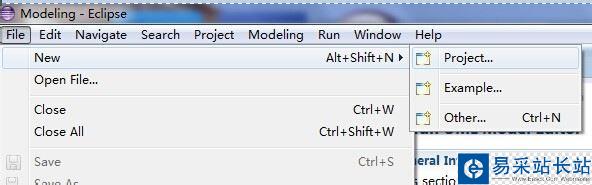

3、點擊菜單

file--new--project

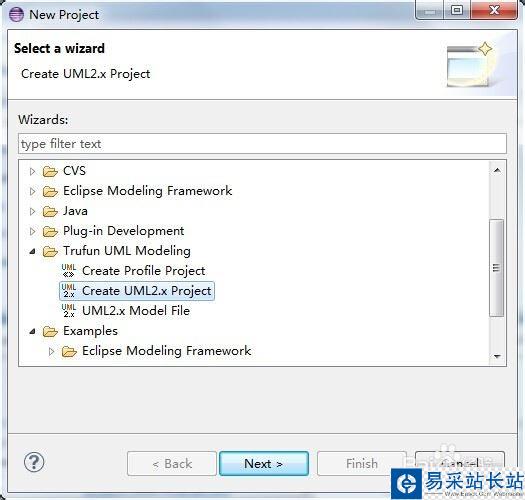

4、選擇CREATE UML2.X PROJECT

點擊next

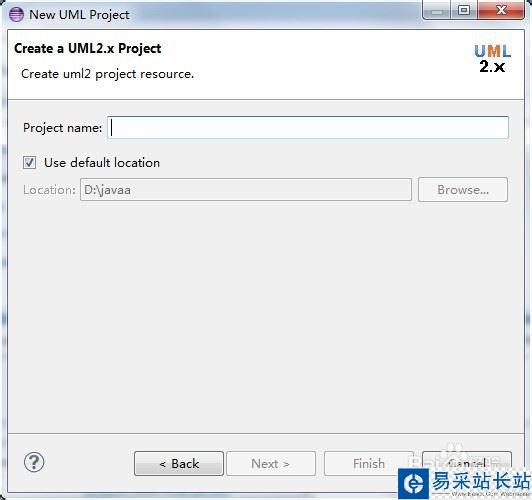

5、為工程命名

finish

6、此時在左邊可以看到UML工程創建成功，但此時還沒有用例圖

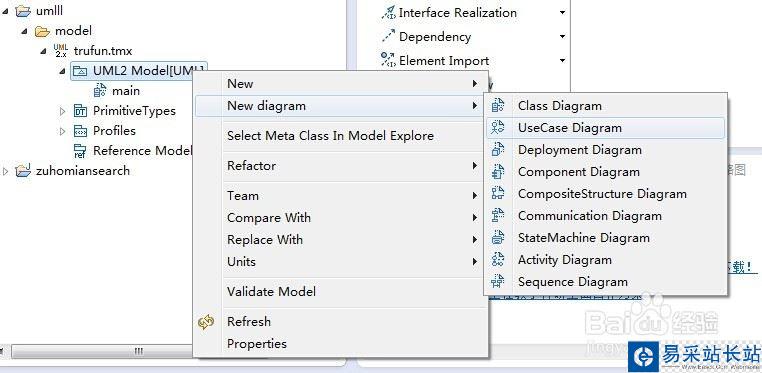

7、在UML2 MODEL那里點擊右鍵--NEW diagram--usecase diagram

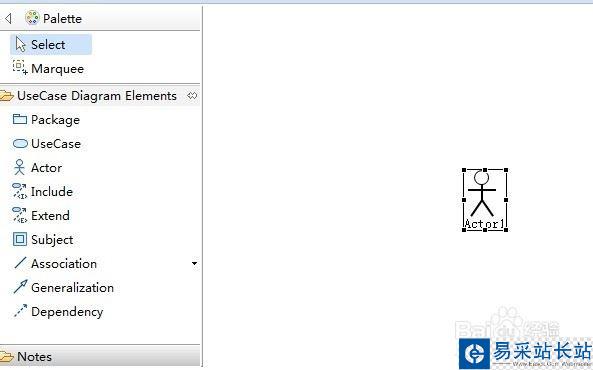

8、用例圖創建成功，可以拖動面板中的工具到中間
