繪制工程圖的時候，我們經?；匕严嚓P的線條組編輯成塊，然后再對塊經行編輯，這樣省時省力。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大?。?66.7MB更新時間：2015-01-26

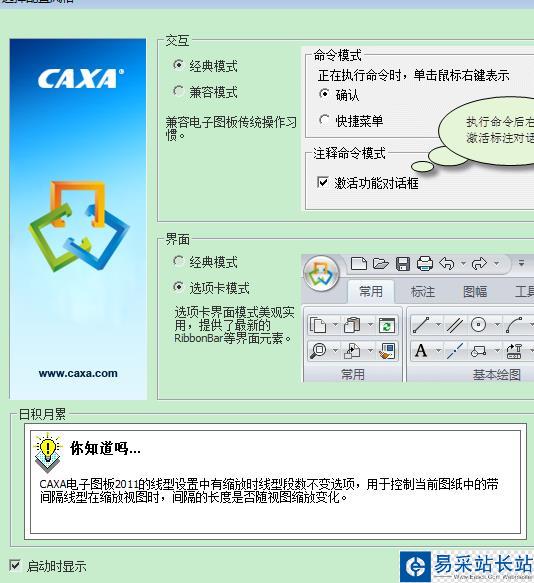

1、雙擊運行程序，彈出對話框，按確認鍵；

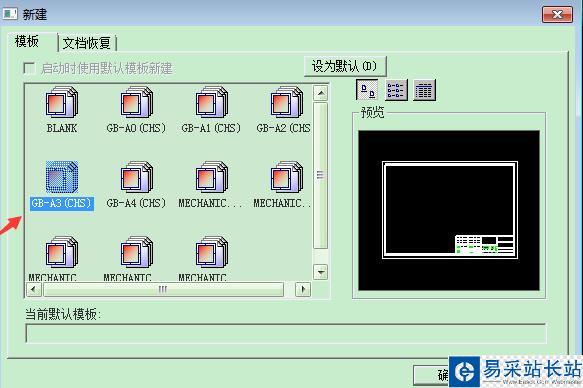

2、新建A3圖框；

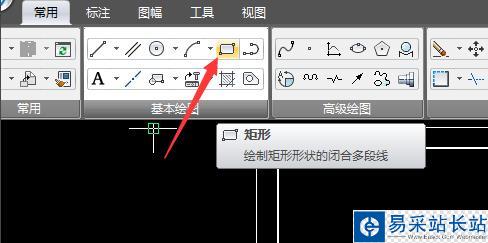

3、繪制一個矩形；

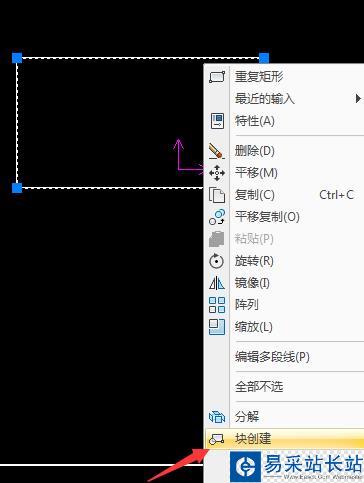

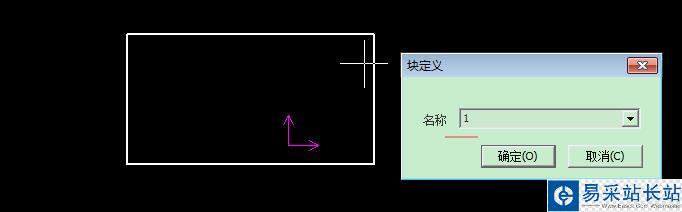

4、然后將矩形創建塊；

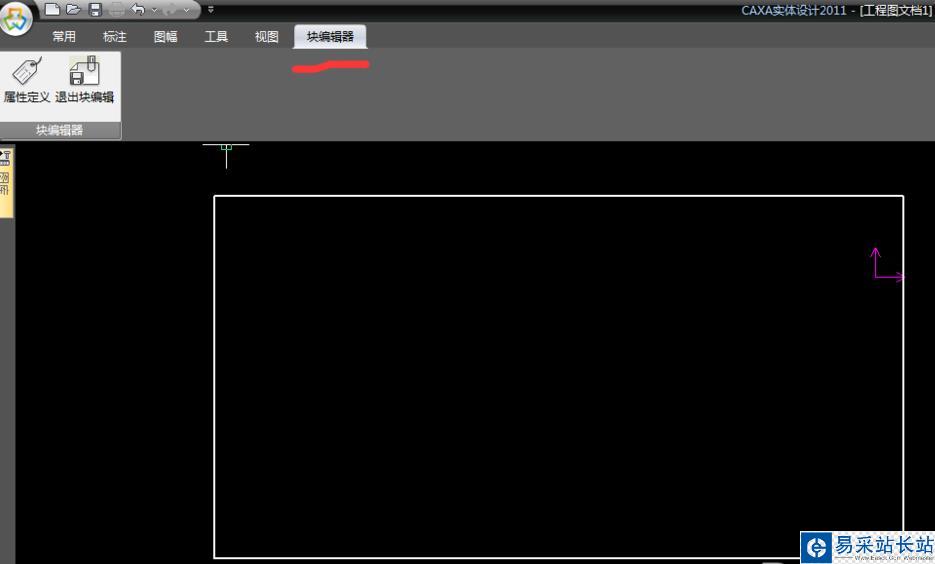

5、雙擊矩形塊，就進入塊編輯器中了；

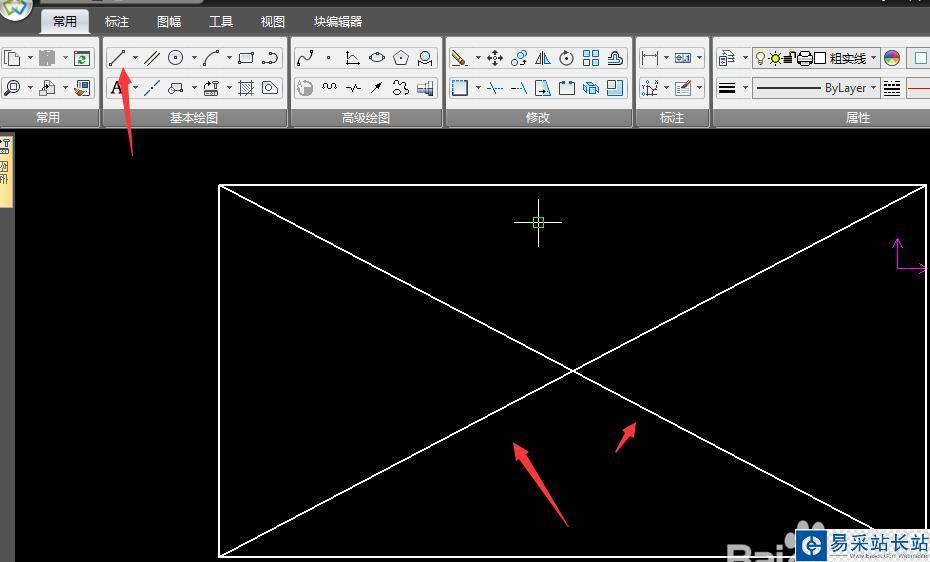

6、我們增加2條線，如圖；

7、退出塊編輯器；

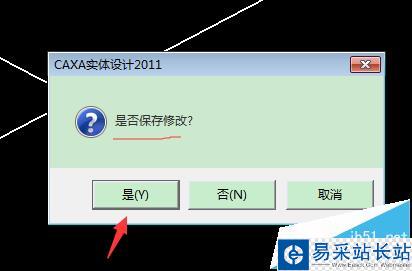

8、彈出對話框按確認；

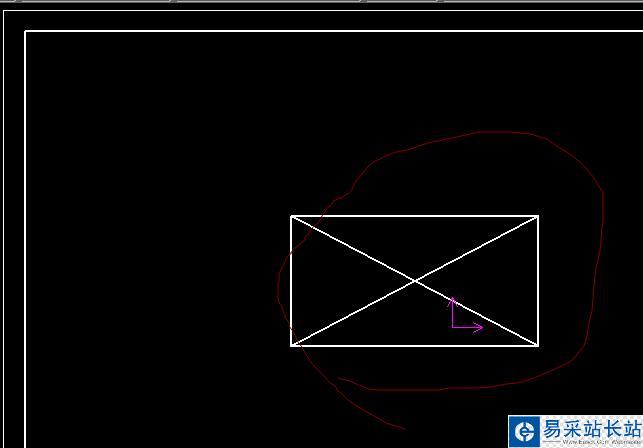

9、編輯好的塊，保存圖紙，完成。

注意事項：

注意箭頭處

注意退出一定要選擇是
