繪制圖紙的時候，經?；赜玫角芯€，不管是外切，還是內切，等等，所以切線繪制是很重要的。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大?。?66.7MB更新時間：2015-01-26

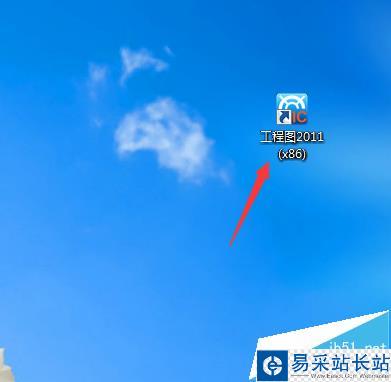

1、雙擊運行程序；

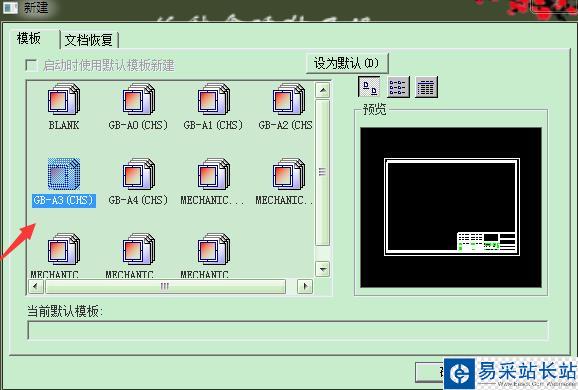

2、新建A3圖紙；

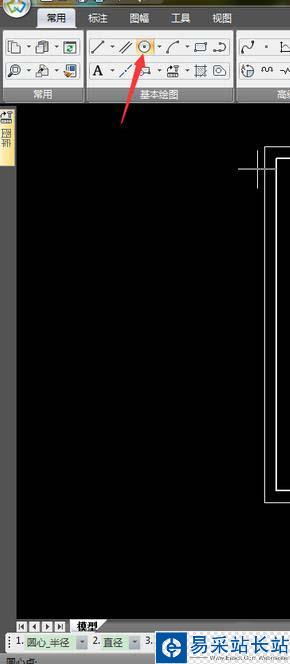

3、選擇圓工具；

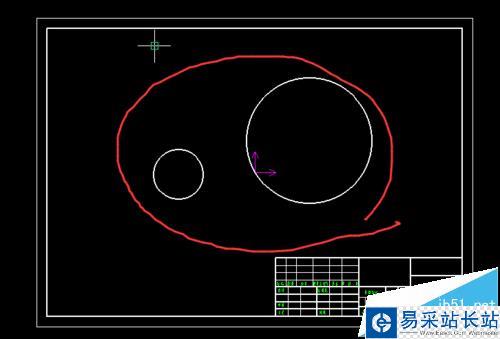

4、繪制2個不想交的大圓與小圓；

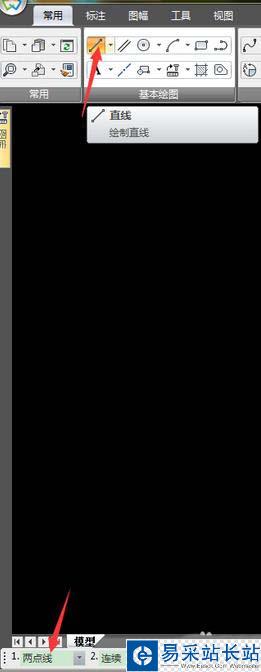

5、選擇直線工具；

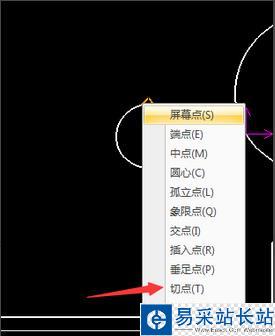

6、很關鍵了，這里一定要先按空格鍵，出現提示對話框，選擇切線；

7、然后選擇其中一個圓，再按空格鍵，又出現提示對話框，再次選擇切線，然后選擇另一個園；

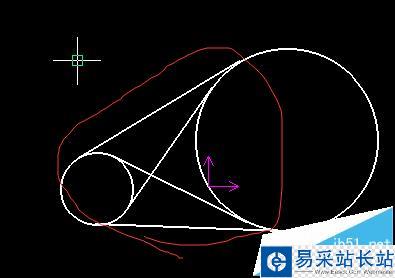

8、2個不重合，不相切，不相交的圓有4條切線，如下圖；

9、保存，完成。

注意事項：

注意箭頭處

注意一定要先按空格鍵再選擇圓
