工程圖中經常回看到有公差的圖紙，如何標注呢？這次分享一下如何快速標注公差。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大小：966.7MB更新時間：2015-01-26

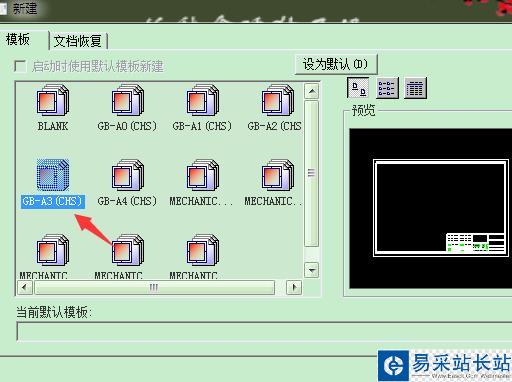

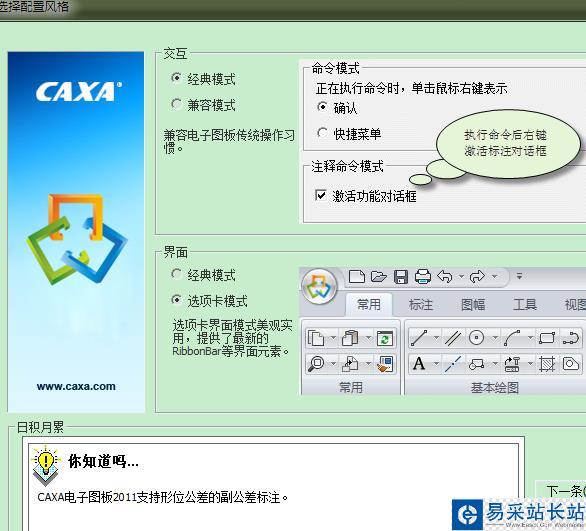

1、雙擊運行程序，彈出對話框按確定鍵，新建A3圖框；

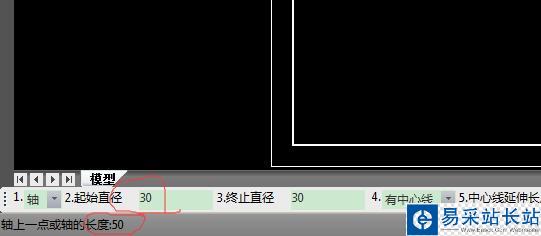

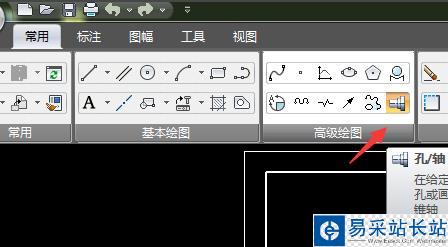

2、選擇軸孔工具；

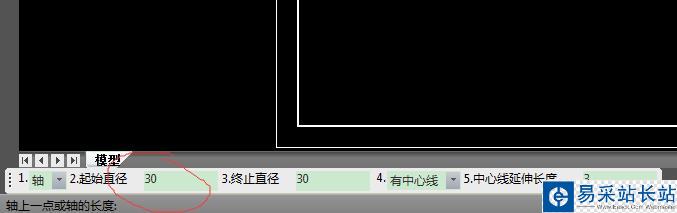

3、繪制一個周的界面圖，按照圖示修改；

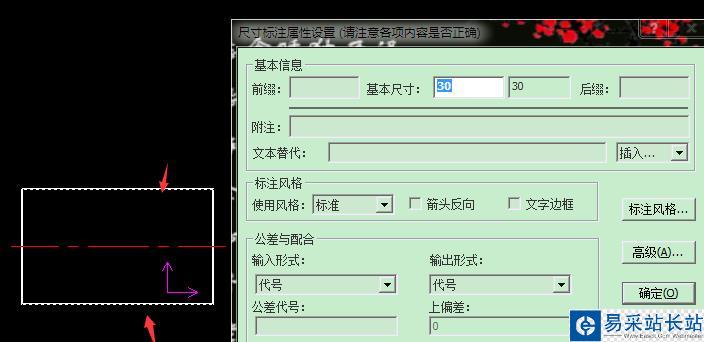

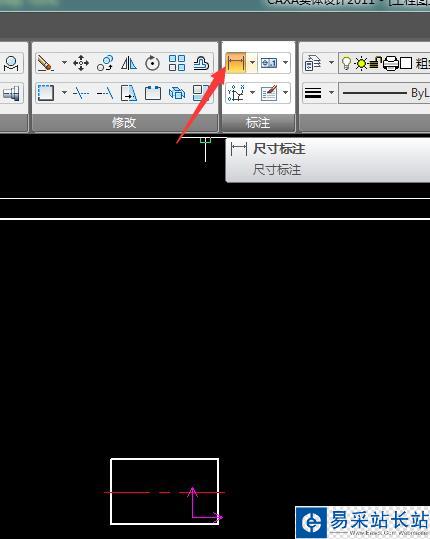

4、并且選擇標注，并先后選擇兩條線如圖；

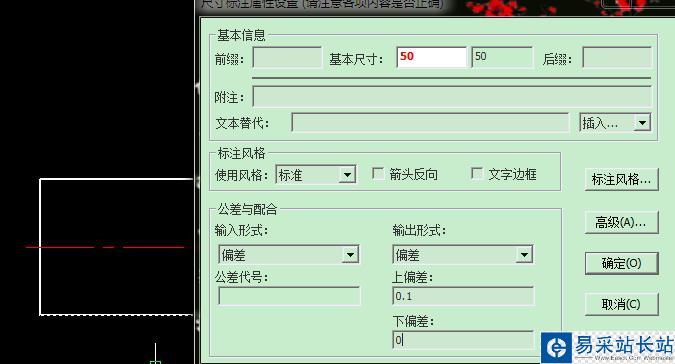

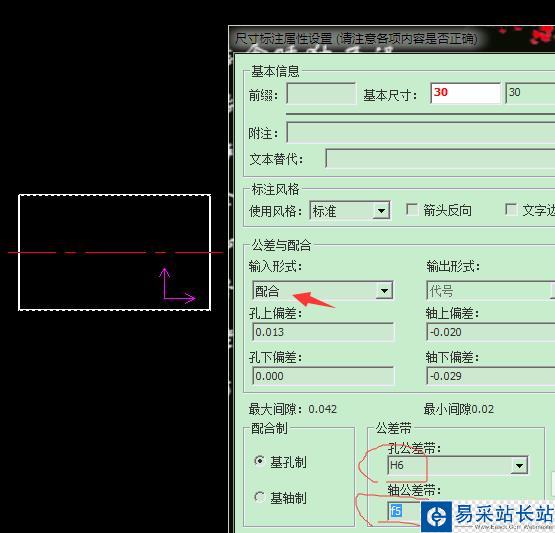

5、單擊右鍵會出現對話框，根據圖示選擇；

6、標注好的尺寸；

7、同理標注另一個尺寸；

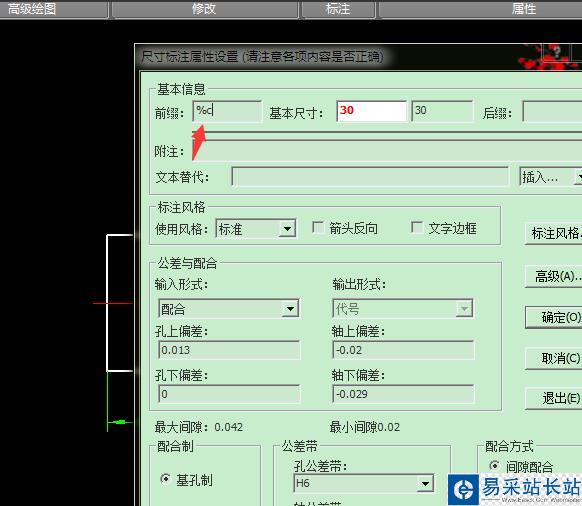

8、由于是軸所以雙擊第一個尺寸為其添加上直徑的符號；

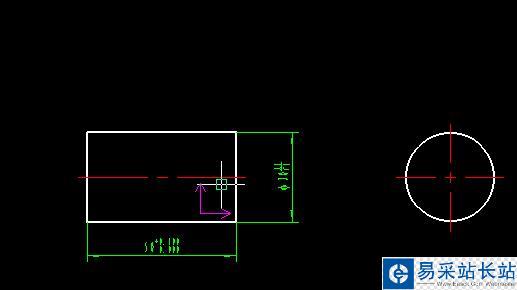

9、繪制左視圖，保存文檔。

注意事項：

注意箭頭處

注意物體是圓是方
