在繪制工程圖的時候，經常會把一組圖形創建為一個塊，然后把每個塊像壘積木一樣變成一個完整的工程圖。這次分享一下塊的建立與消隱。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大?。?66.7MB更新時間：2015-01-26

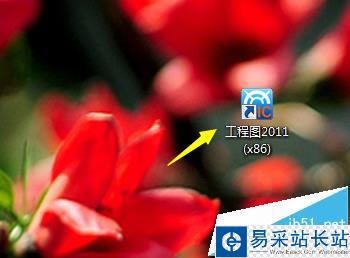

1、雙擊運行程序，打開CAXA軟件；

2、彈出對話框按確定鍵；

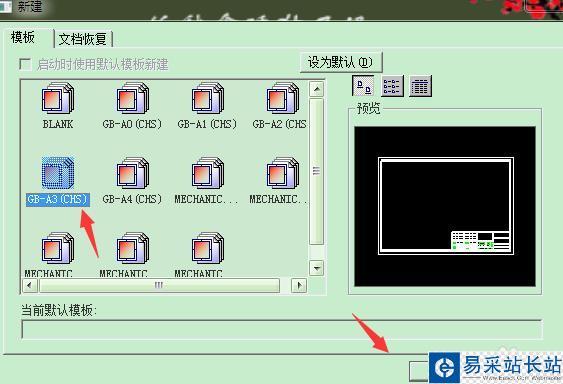

3、建立一個A3圖框；

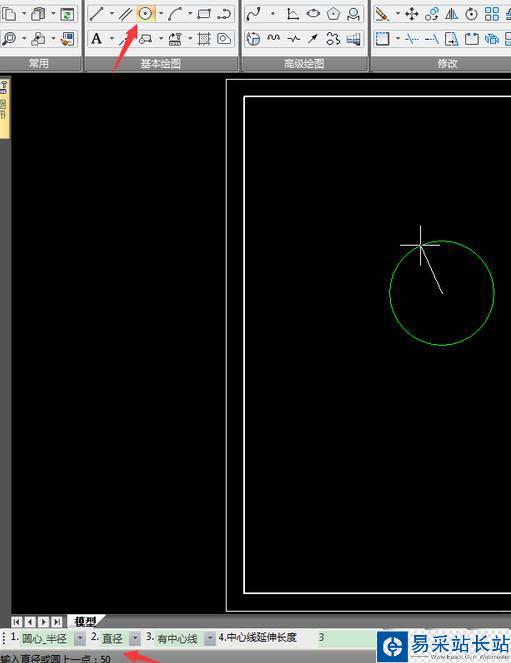

4、繪制一個直徑50的圓；

5、再繪制一個長方形；

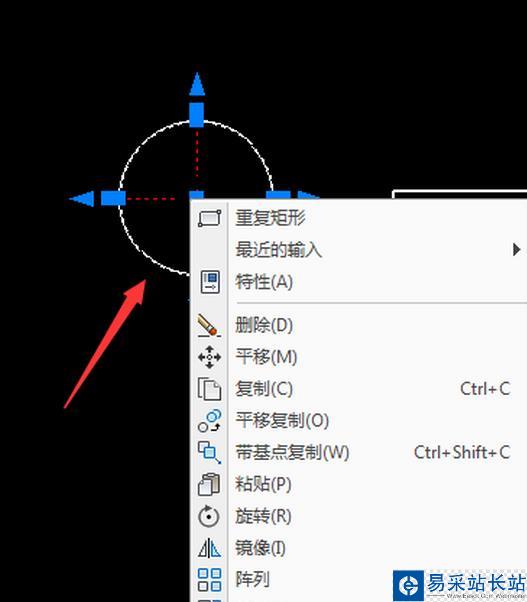

6、選中圓，單擊右鍵，創建塊；

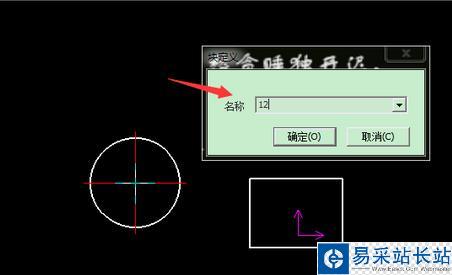

7、給塊命名12，可以隨便命名任何字母或者數字；

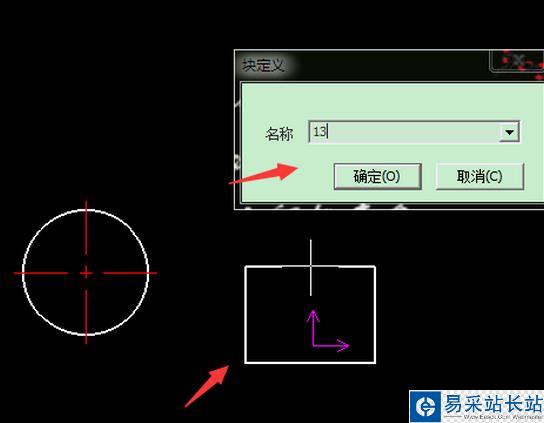

8、同理，可以把長方形變成塊；然后把兩個圖形移動成如圖形式；

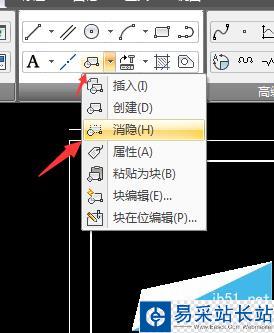

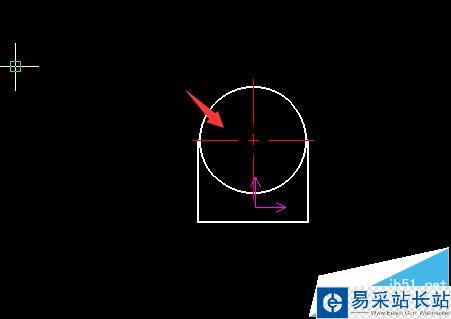

9、選擇消隱命令，想消隱那個圖形就不要點擊那個圖形；

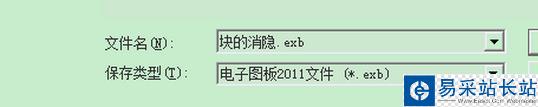

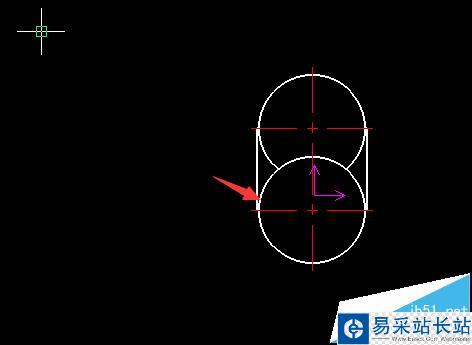

10、消隱后效果，可以在復制一下圓如圖，然后保存圖紙。

注意事項：

注意箭頭處

注意想消隱那個圖形就不要點擊那個圖形
