今天小編給大家帶來的是關于AutoCAD中的點過濾功能，點過濾功能可以根據你所設定的值，比如線形、顏色、圖層、文字等條件值來選擇你所需要的元素，從而批量的一次性選擇出來。下面隨小編一起來了解一下吧。

軟件名稱：Autocad2012(cad2012)簡體中文特別版（64位）1.39G 附注冊機序列號軟件大?。?.53GB更新時間：2014-01-01

軟件名稱：AutoCAD 2015(cad2015) 64位 免費簡體中文版(附安裝方法)軟件大小：1.62GB更新時間：2014-08-28

1、如何畫一條垂直于屏幕的直線呢?

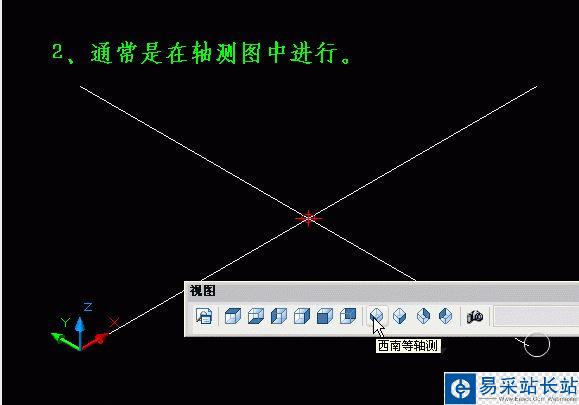

2、通常是在軸測圖中進行。

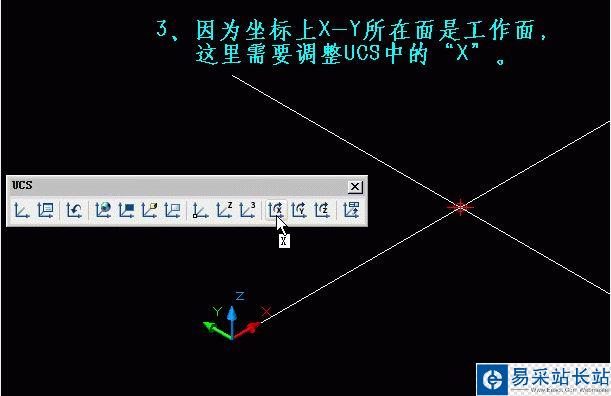

3、因為坐標上X-Y所在面是工作面，這里需要調整UCS中的“X”。

4、在指定的繞X軸旋轉90度后回車即可。

5、然后打開正交，如圖畫直線。

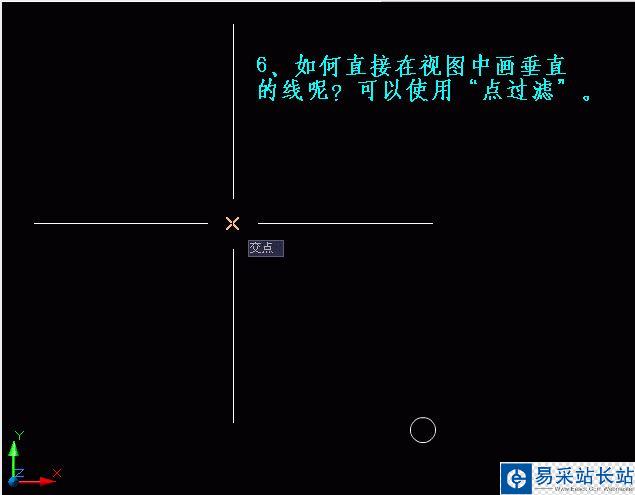

6、如何直接在視圖中畫垂直的線呢?可以使用“點過濾”。

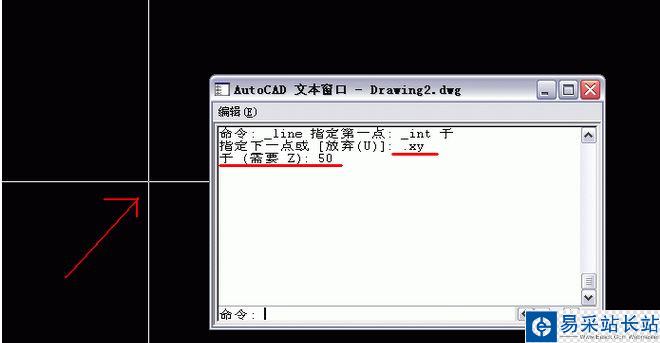

7、比如畫這條直線，當畫了第一點后，系統要求指定下一點時，就在命令行輸入“XY”，注意XY之前有個小數點，然后捕捉圖中十字交叉點，這時命令行提示“于(需要Z)”，這時在后面輸入直線的長度。

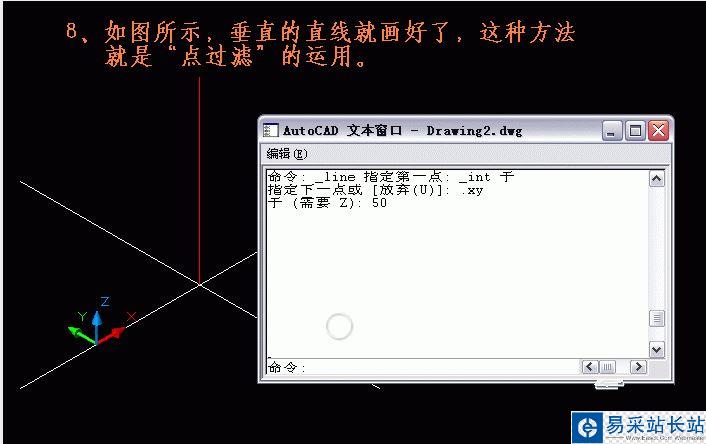

8、如圖所示，垂直的直線就畫好了，這種方法就是“點過濾”的運用。

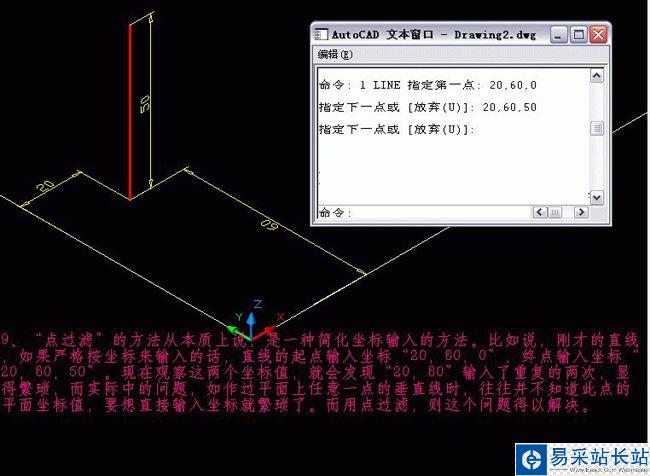

9、“點過濾”的方法從本質上說，是一種簡化坐標輸入的方法。比如說，剛才的直線，如果嚴格按坐標來輸入的話，直線的起點輸入坐標“20、60、0”輸入了重復的兩次，顯得繁瑣，而實際中的問題，如作過平面上任意一點的垂直線時，往往并不知道此點的平面坐標值，要想直接輸入坐標就繁瑣了。而用點過濾，則這個問題得以解決。

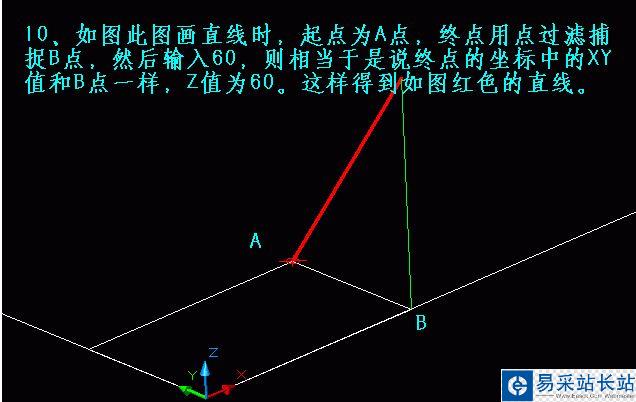

10、如圖此圖畫直線時，起點為A點，終點用點過濾捕捉B點，然后輸入60，則相當于是說終點的坐標中的XY值和B點一樣，Z值為60。這樣得到如圖紅色的直線。

11、點過濾的用途較多，再如比例，需要把圖中的實體向上移動65個距離單位。
