用CATIA軟件繪制一個三通，主要用到的命令就是凸臺命令，和抽殼。

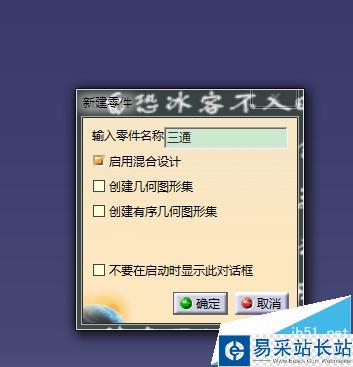

1、打開CATIA軟件，新建一個PART文件，命名為三通；

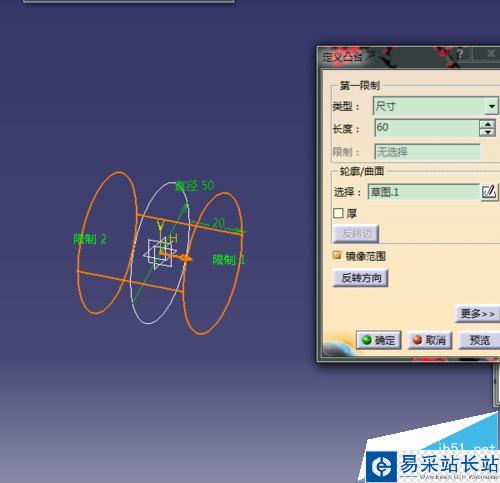

2、選擇ZX平面，進入草圖，繪制一個直徑50的圓；

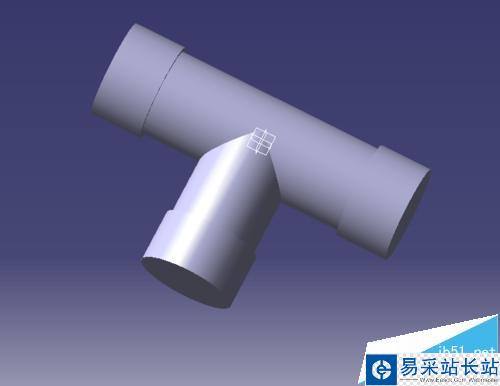

3、退出草圖經行拉伸；同理選擇XY平面，進入草圖，繪制一個直徑50的圓；退出草圖經行拉伸；

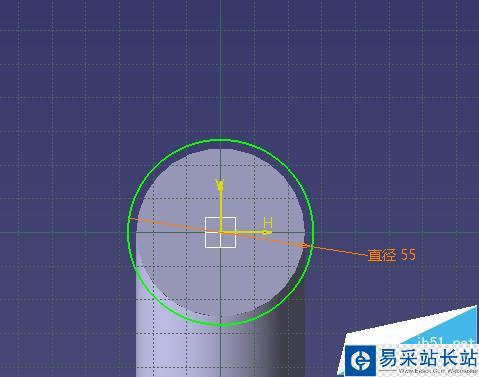

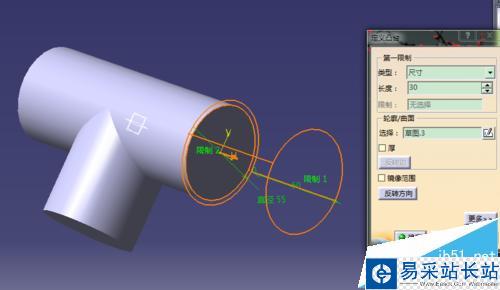

4、繪制出三個面的接頭處，如圖；

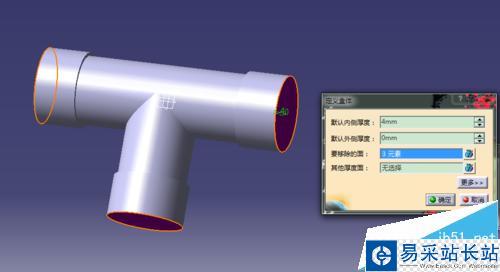

5、選擇殼體經行抽殼；

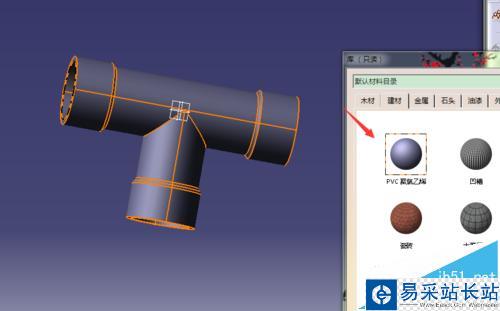

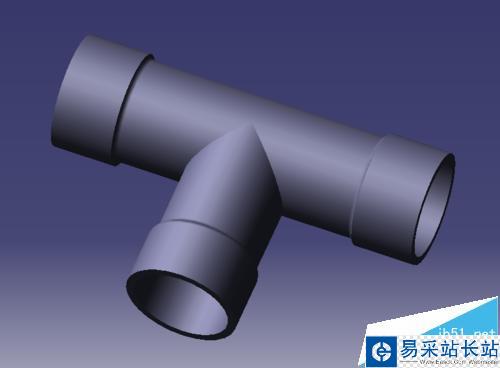

6、倒圓角，添加材質，把多余的平面隱藏，完成繪制。

注意事項：注意抽殼時平面的選擇
